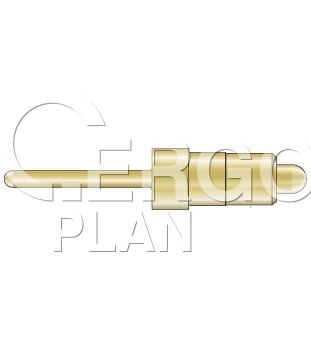

Bateriová sonda, FK-454

• Kompaktní pružinový kontakt.
• Umožňuje rychlé a snadno odpojitelné připojení.

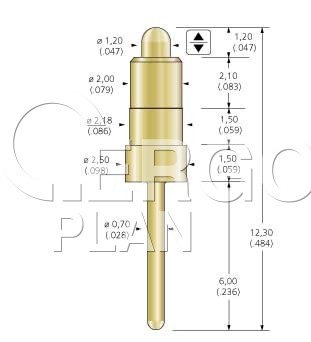

Technická data

• Celková délka: 12,30 mm.
• Minimální středová rozteč: 2,70 mm.
• Výška nástavce: 6,30 mm.
• Síla pružiny: 1,0 N.
• Maximální zdvih: 1,20 mm.
• Doporučený (jmenovitý) zdvih: 0,80 mm.
• Teplotní rozsah: od -55 °C do 250 °C.
• Typický elektrický odpor: 50 mΩ.
• Jmenovité elektrické proudové zatížení: 3,0 A.

Materiály

• Píst: Cu slitina, pozlacená.
• Hlaveň: nikl stříbro, pozlacené.
• Pružina: nerezová ocel.

Bateriové sondy - rychlé a snadné připojení

Bateriové sondy jsou kompaktní pružinové kontakty které se běžně nepoužívají pro testovací účely. Používají se k umožnění rychlého a snadného odpojitelného připojení.

Mnoho odpojitelných spojení je provedeno zástrčkami. To dává smysl v mnoha případech, ale ne ve všech. Pokud jde o jednoduchost a rychlost, výhodu mají spojení s pružinovými kontakty. Zástrčky často k umístění vyžadují další krok, a proto i určitou přesnost. Kromě toho vyjmutí zástrček vytváří na zástrčku a odpovídající zásuvku určitou sílu.

Pružinové spojení se uzavře automaticky umístěním zařízení nebo výměnou komponenty. V případě oddělování komponent je to naopak: prostě ji vyjmete.
