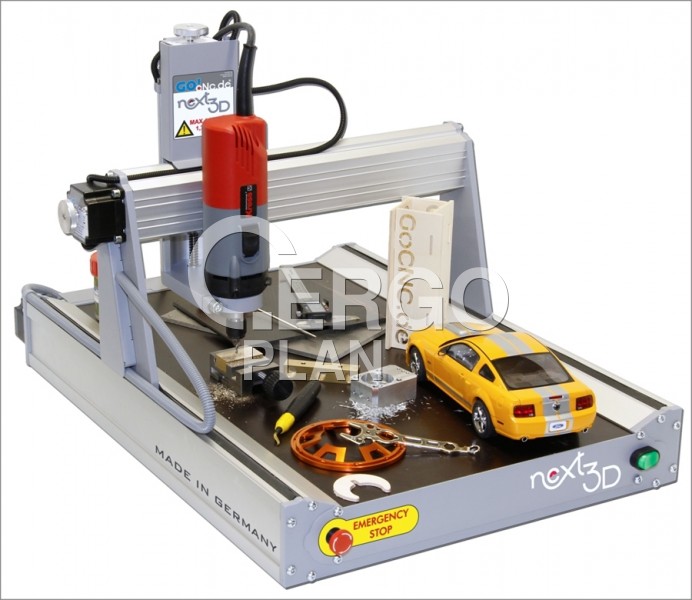

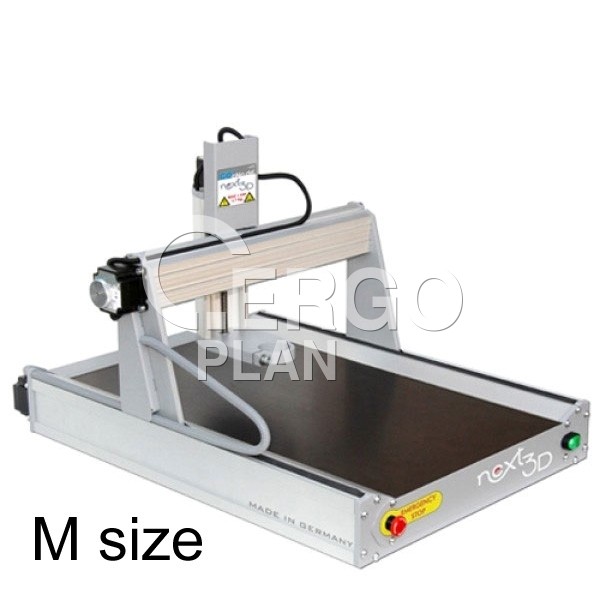

CNC frézka Next3D CNC Router M, velikost M, sestavená s hliníkovým stolem

• CNC frézka určená k obrábění plastů, dřeva, plexiskla, uhlíku, DIBOND®, desek s elektronickými obvody, aj.
• Sada určená k sestavení - stavebnice.

Frézky řady Next 3D®

Next3D® je nová série frézek, jež byla v plném rozsahu vyvinuta ve společnosti goCNC a splňuje všechna přání zákazníků. Po dvou letech vývoje je představeno kvalitní zařízení, ve kterém byl kladen velký důraz na bezporuchovou a poměrně snadnou montáž, spolehlivost a dlouhou životnost zařízení.

Jednoduchá obsluha a údržba, rozmanitost, úplné vybavení, největší možné pracovní rozměry při nejmenších možných rozměrech zařízení, jakož i bezkonkurenční cena a konstrukce – to jsou silné stránky frézky Next3D. Universálnost frézky podporuje možnost práce s různými frézovacími vřeteny, laserovou hlavou, dispenzními kartušemi, různými noži na řezání rozličných materiálů, apod.

Obrábění vhodných materiálů

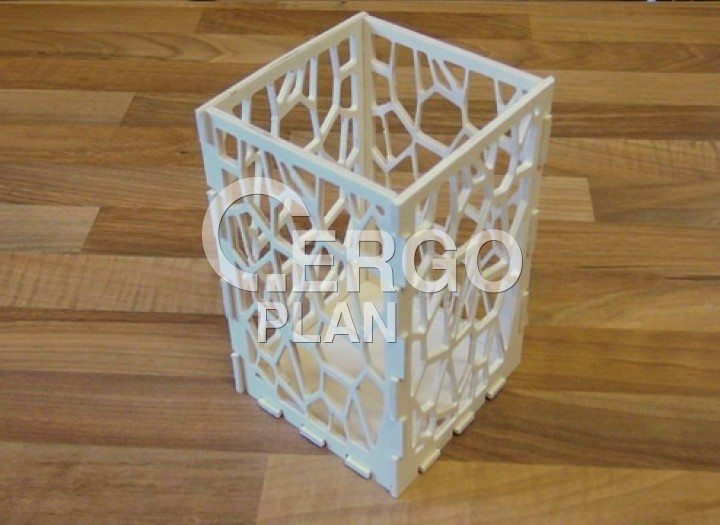

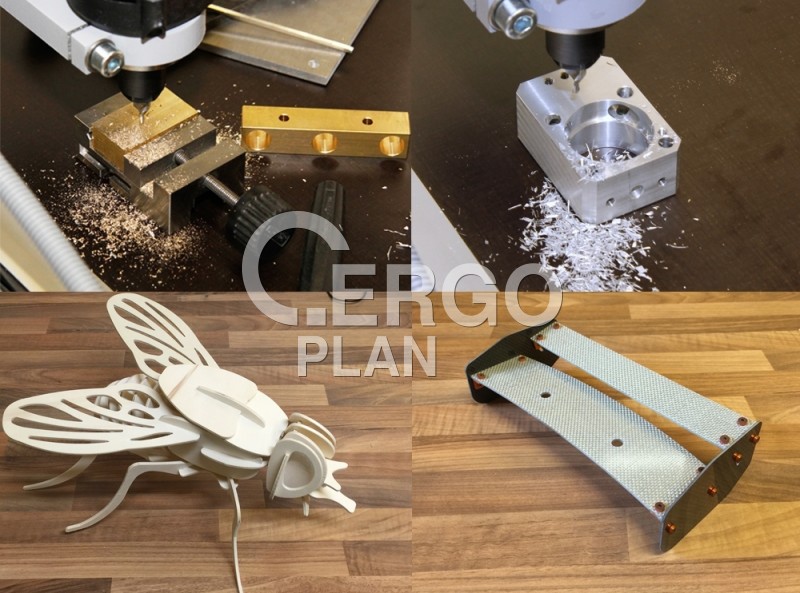

Rozsah frézky Next3D se hodí k obrábění plastů, dřeva, plexiskla, uhlíku, DIBOND®, desek s plošnými spoji, k ryteckým činnostem, jakož i prací v malém měřítku na neželezných kovech (hliník a mosaz). Nejlepší technika u deskového materiálu spočívá v přímém přilepení k celému povrchu stolu pomocí oboustranné lepicí pásky. Díky této metodě se deska (obráběný materiál) uprostřed nezvedá a frézované části se nemohou vytrhnout, a zůstanou přilepeny ke stolu. Jiné upevňovací pomůcky, jako je svěrák, šroubové úchytky, T-stůl je možno montovat na stůl bez jakýchkoliv problémů.

Hlavní vlastnosti

• Nově vyvinutý hliníkový profil bez torze, s řadou integrovaný funkcí snižuje výrobní náklady a zjednodušuje montáž.
• Lineární vedení na kuličkových ložiskách je zárukou přesného chodu bez vůle.

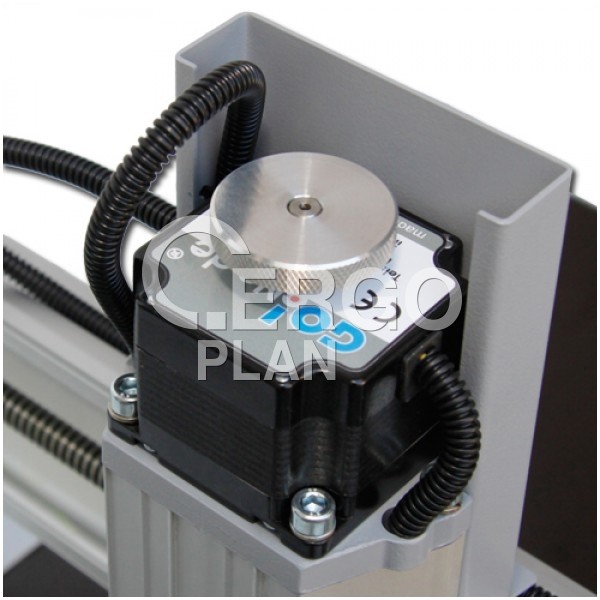

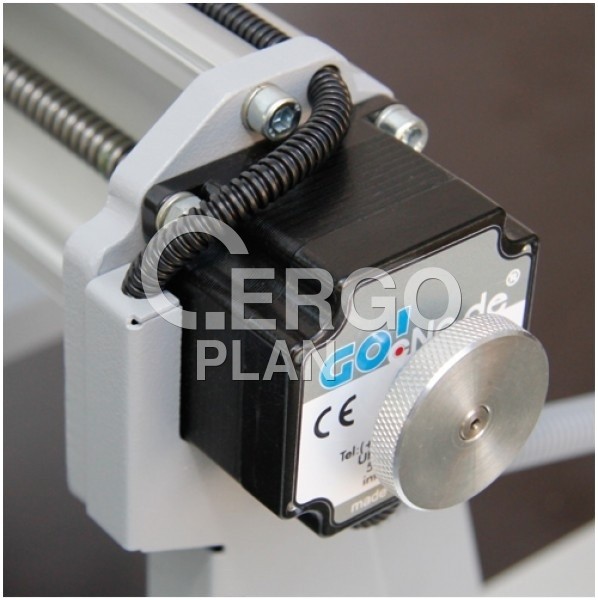

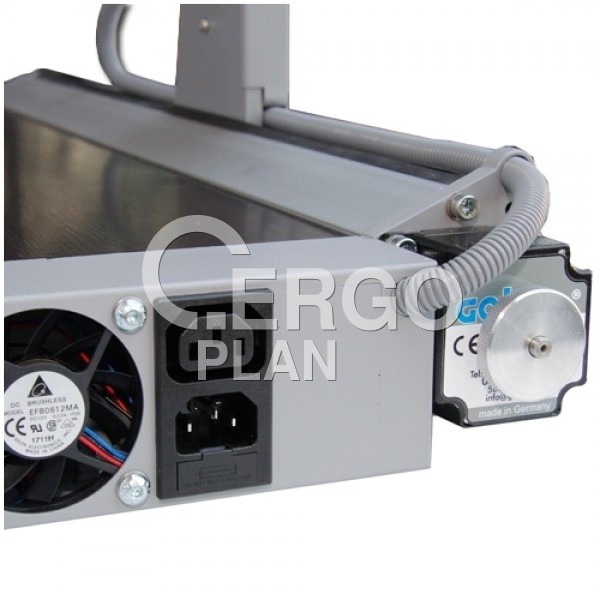

• Tichá a spolehlivá, aktivně chlazená, integrovaná elektronika řízení ve třech osách, přizpůsobená vašemu krokovému motoru, byla vyvinuta pomocí nejmodernější SMT technologie a zajišťuje spolehlivý provoz bez vibrací.
• Řízení pohonu přídavné 4. osy a elektronické ovládání vřetena.

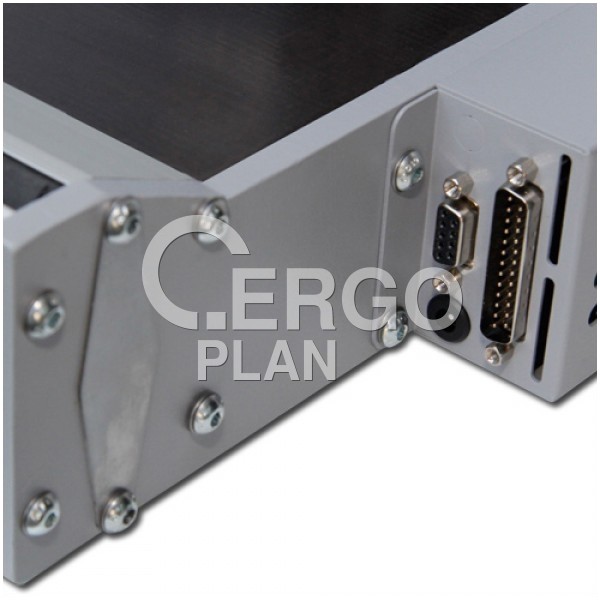

• Jednoduché, přímé ovládání počítačovým softwarem prostřednictvím paralelního vstupu
• Připojení přes USB rozhraní je pomocí externího USB převodníku. Tímto provedením zůstává CNC frézka otevřená všem typům softwaru.
• Vzhledem k pohonu portálu dvojitým vřetenem není možno portál naklápět.

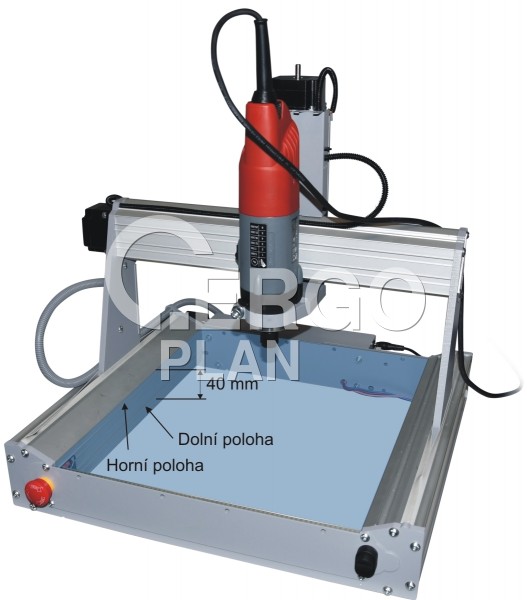

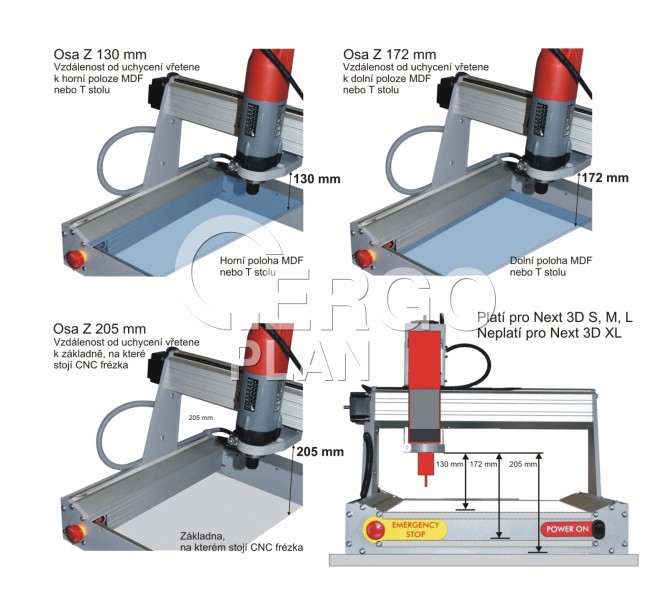

• Díky polohovatelnému stolu mohou procházet obrobky o výšce (o světlosti) 130 mm, 172 mm (neplatí pro velikost XL) či dokonce 205 mm v případě práce bez stolu.

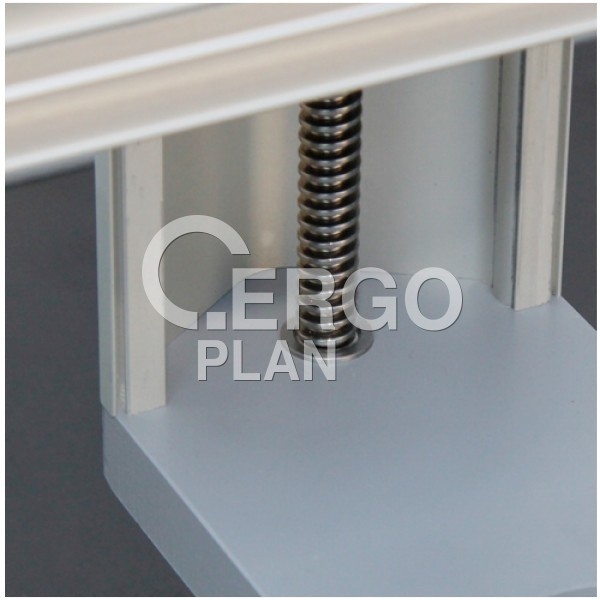

• Přesná vřetena s lichoběžníkovým závitem a stoupáním 3 mm na otáčku, montovaná plně na kuličkových ložiskách, zajišťují nejrychlejší možný pracovní cyklus s nejvyšší přesností.
• Úchyt frézovacího nástroje 43 mm pro frézovací motory do 1 kW a hmotnosti 1.7 kg.
• Všechny kabely jsou skryty – žádné vedení vzduchem.
• Hardware (řídicí DPS) a software CNC Studio USB jsou součástí dodávky.

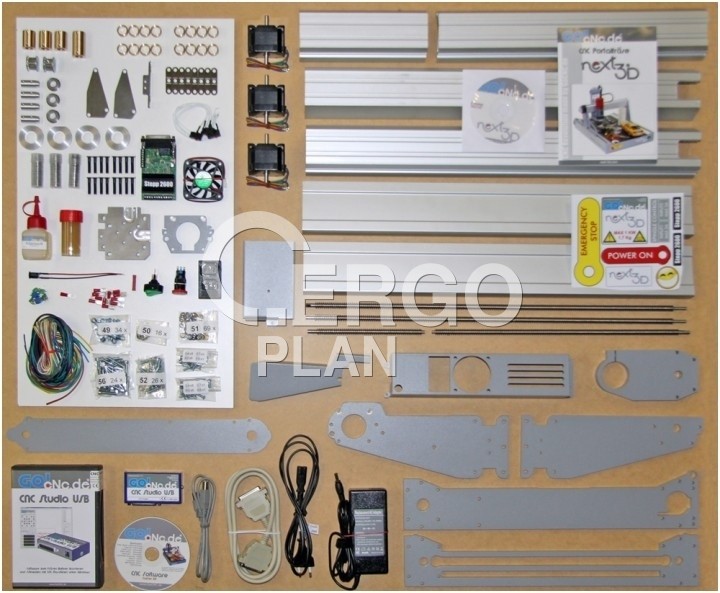

• Žádné vrtání, žádné pájení, žádné lepení! Jednotlivé díly se pouze šroubují dohromady.
• Konstrukční obrázková příručka bez textu po jednotlivých krocích. Při montáži stačí pouze sledovat obrázky.
• Distributor společnost ABE.TEC dodává a zajišťuje k CNC frézce české překlady, vzorové frézovací soubory, poradenství po telefonu a emailu.

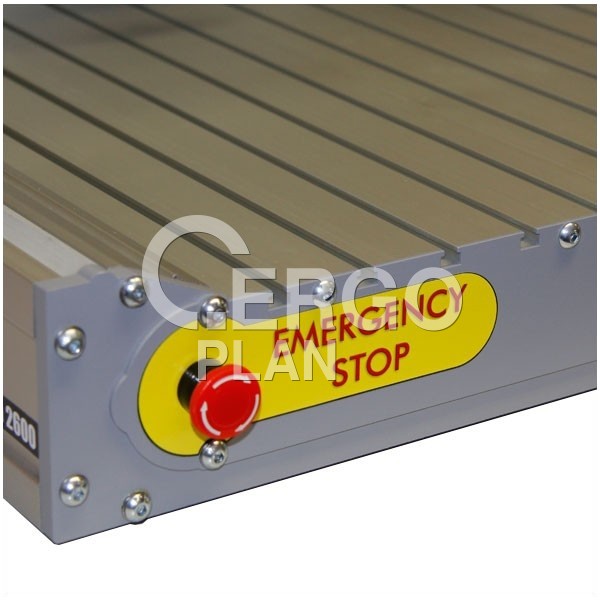

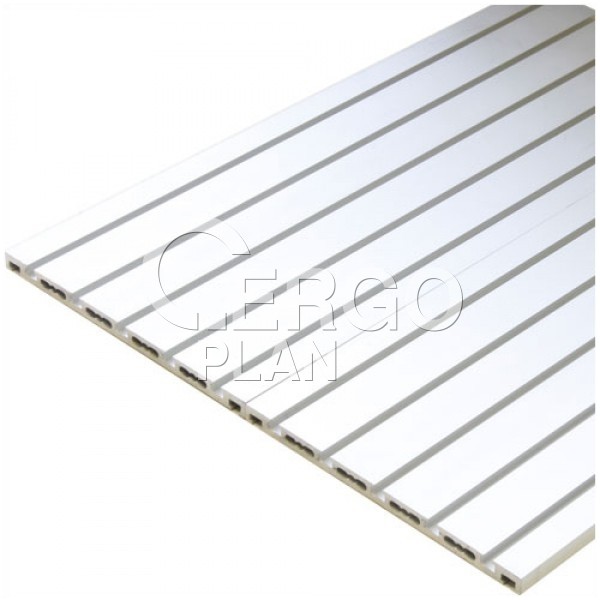

Hliníkový stůl s T-drážkami

• Robustní hliníkový stůl určený pro CNC frézy Next3D.
• T-drážky určené pro připevňování desek standardními šrouby M5 se šestihrannou hlavou.
• Šrouby pro upevnění.

Technické parametry

• Pracovní plocha: X-330 mm, Y-495 mm, Z-110 mm.
• Rozměry stolu: 335 mm x 620 mm.
• Průchozí výška: 130 mm, 172 mm, nebo bez stolu 205 mm.
• Uchycení nástroje: 43 mm pro max. 1 kW a frézovací vřeteno 1,7 kg.
• Maximální rozlišení: 0,00375 mm.
• Rychlost: až 4700 mm/min.
• Mrtvý chod: cca 0,08 mm (možnost nastavení na 0,00 mm pomocí softwaru).
• Výška stroje: 420 mm.
• Přesnost opakování: 0,03 mm/300 mm.
• G-CODE Processor součástí dodávky.
• Vstupní napětí 100-240 V.
• Uvedené parametry jsou závislé od velikosti a kvality frézovacích nástrojů (fréz), optimalizaci pohybů frézovací hlavy, případného chlazení obrobku a v konečném důsledku i od pečlivosti nastavení CNC frézky.
• Pracovní plocha neurčuje obrobitelnost materiálu. Maximální rozměr obrobku je dán velikostí použitých frézovacích nástrojů.

Pokud Vám některé informace budou nejasné, neváhejte a kontaktujte naše techniky. Nezapomínejte, že CNC frézka je stroj, který pracuje podle pokynů obsluhy. Proces frézování má své zákonitosti a vyžaduje určité znalosti.
