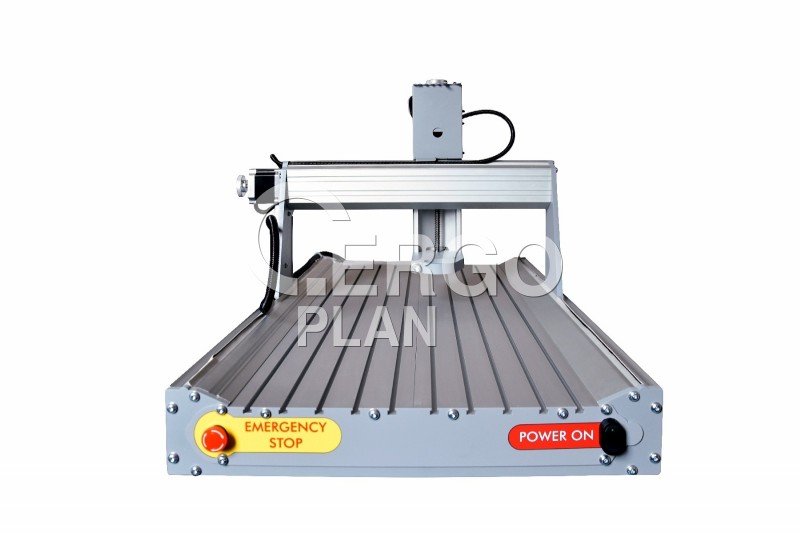

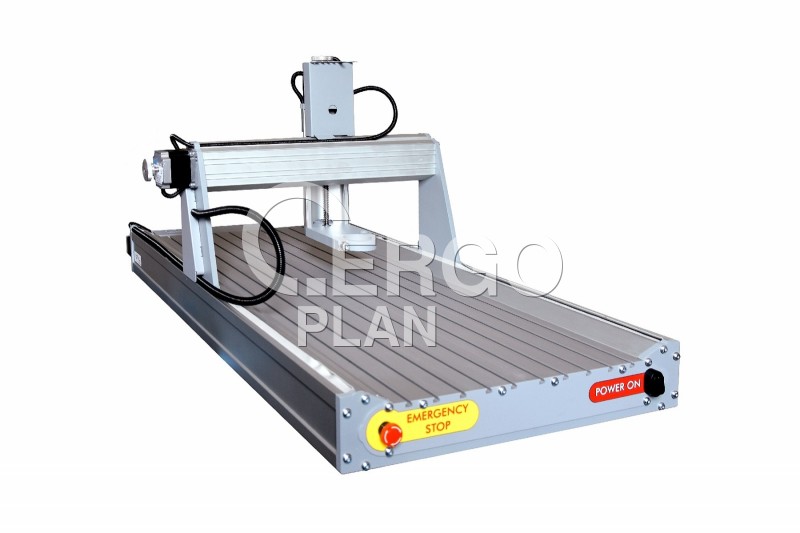

CNC frézka Next3D L, sestavená

• CNC frézka určená k obrábění plastů, dřeva, plexiskla, uhlíku, DIBOND®, desek s elektronickými obvody, aj.
• CNC frézka sestavená.

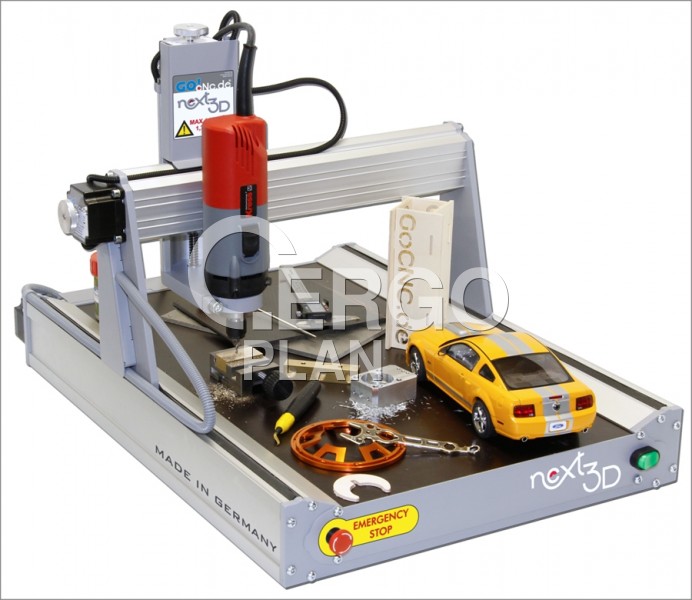

Frézky řady Next 3D®

Next3D® je nová série frézek, jež byla v plném rozsahu vyvinuta ve společnosti goCNC a splňuje všechna přání zákazníků.

Jednoduchá obsluha a údržba, rozmanitost, úplné vybavení, největší možné pracovní rozměry při nejmenších možných rozměrech zařízení, jakož i bezkonkurenční cena a konstrukce – to jsou silné stránky frézky Next3D. Universálnost frézky podporuje možnost práce s různými frézovacími vřeteny a dispenzními kartušemi.

Modely Next 3D CNC serie jsou sestavovány, odzkoušeny a testovány ve firmě ABE.TEC, s.r.o. Všechny frézky jsou podrobeny kontrolnímu testu.

Obrábění vhodných materiálů

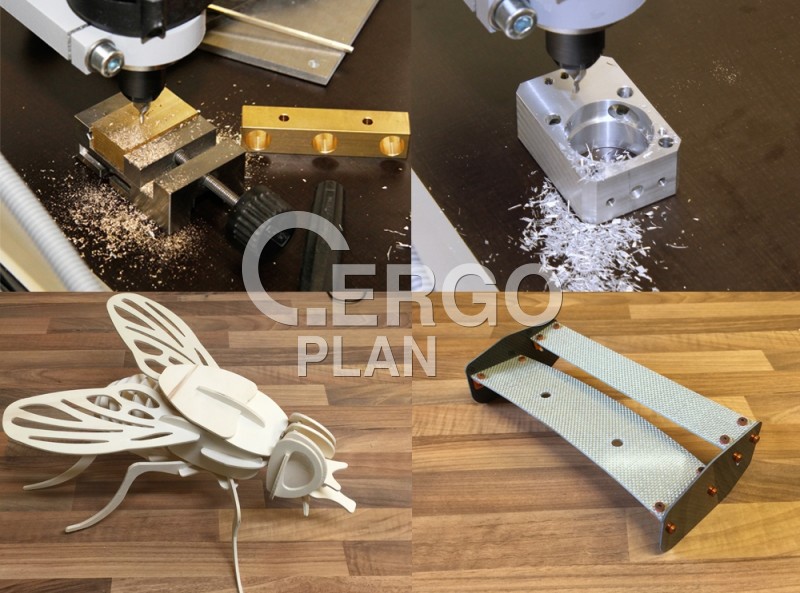

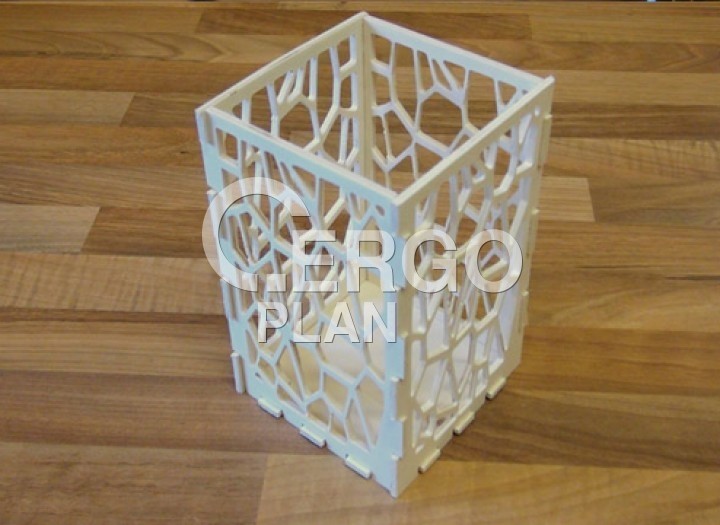

Rozsah frézky Next3D se hodí k obrábění plastů, dřeva, plexiskla, uhlíku, DIBOND®, desek s plošnými spoji, k ryteckým činnostem, jakož i prací v malém měřítku na neželezných kovech (hliník a mosaz). Upevňovací pomůcky, jako je svěrák, šroubové úchytky, upínky je možno montovat na T-stůl bez jakýchkoliv problémů.

Hlavní vlastnosti

• Nově vyvinutý hliníkový profil bez torze, s řadou integrovaný funkcí snižuje výrobní náklady a zjednodušuje montáž.

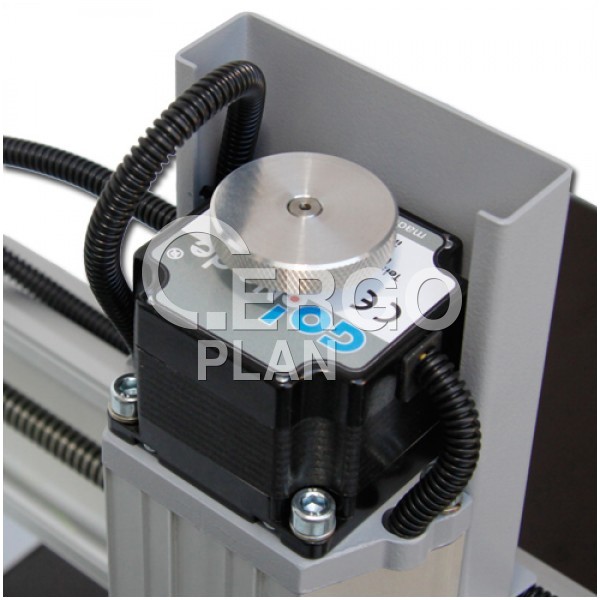

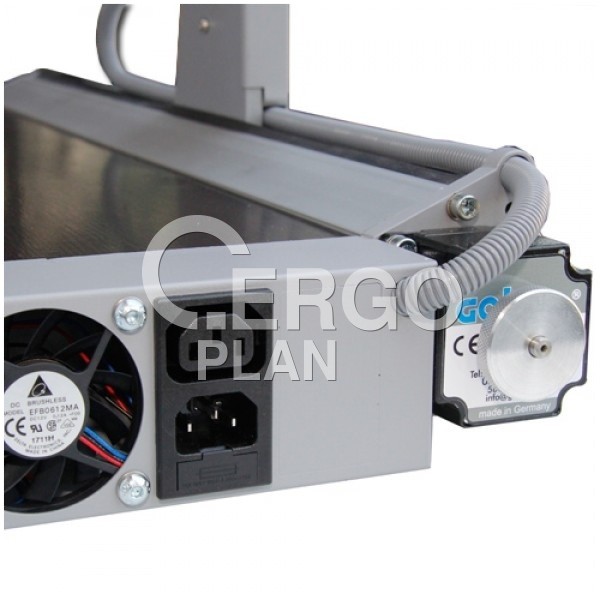

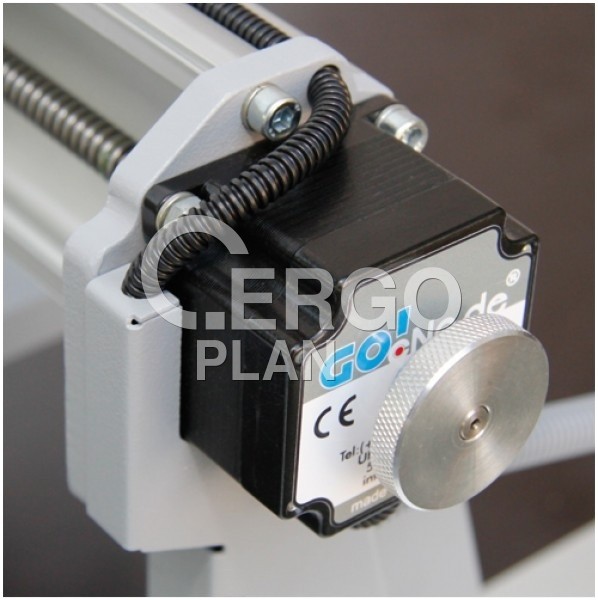

• Tichá a spolehlivá, aktivně chlazená, integrovaná elektronika řízení ve třech osách, přizpůsobená vašemu krokovému motoru, byla vyvinuta pomocí nejmodernější SMT technologie a zajišťuje spolehlivý provoz bez vibrací.
• Jednoduché, přímé ovládání počítačovým softwarem lze i prostřednictvím paralelního vstupu.
• Připojení přes USB rozhraní je pomocí externího G-codeprocesoru. Tímto provedením zůstává CNC frézka otevřená všem typům softwaru.
• Díky polohovatelnému stolu mohou procházet obrobky o výšce (o světlosti) 130 mm, 172 mm či dokonce 205 mm v případě práce bez stolu.

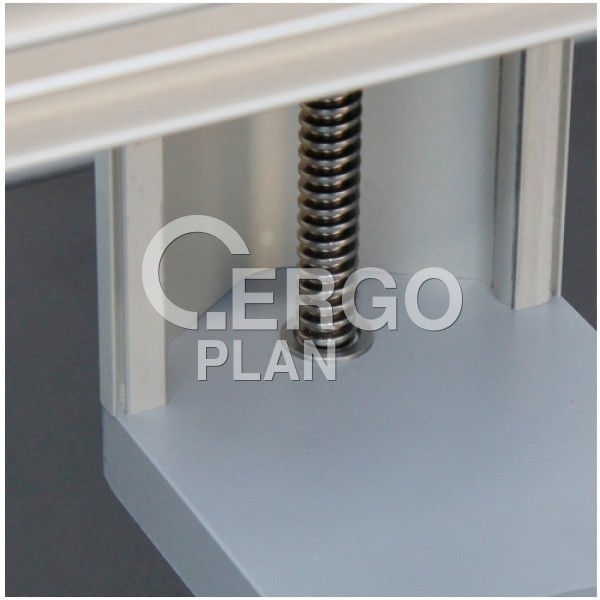

• Přesná vřetena s lichoběžníkovým závitem a stoupáním 3 mm na otáčku, montovaná plně na kuličkových ložiskách, zajišťují nejrychlejší možný pracovní cyklus s nejvyšší přesností.
• Úchyt frézovacího nástroje 43 mm pro frézovací motory do 1 kW a hmotnosti 1.7 kg.
• Všechny kabely jsou skryty – žádné volné vedení.
• Hardware (řídicí DPS) a software EstlCAM a G-codeprocesor.
• Distributor společnost ABE.TEC dodává a zajišťuje k CNC frézce české překlady, vzorové frézovací soubory, poradenství po telefonu a emailu.

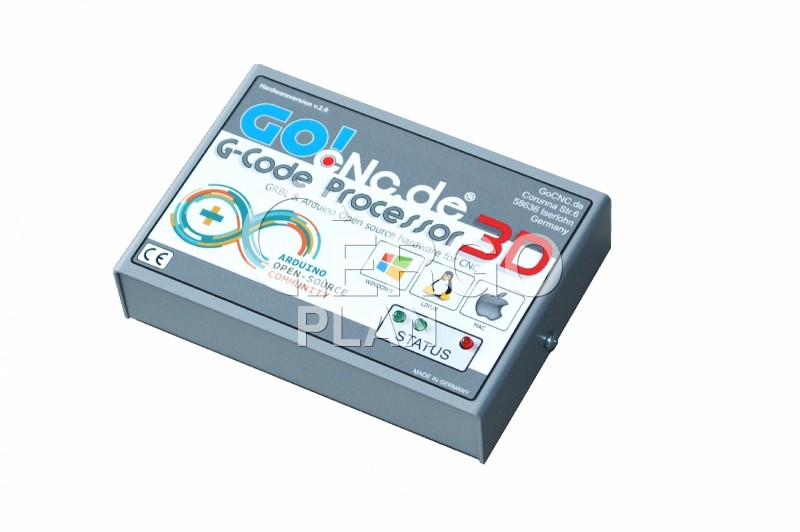

G-Code procesor

Řidicí jednotka pro softwarové řízení CNC frézky.

• 3D CNC řízení založené na GRBL a Arduino.
• Součástí dodávky je plná verze EstlCAM s licencí.

Toto hardwarové řešení umožňuje velmi jednoduchým způsobem vyfrézovat soubory CNC G-kódu na 3D CNC frézkách goCNC. Procesor G-Code spojuje Wondows PC / Linux / Mac s CNC strojem s paralelním portem. Tento box obsahuje kromě USB a paralelního portu i mikropočítač Arduino s firmwarem GRBL. Pomocí něj můžete ovládat jakýkoliv CNC stroj, který má paralelní port a používá signály hodin / směru. Stroj je přímo propojen s procesorem G-Code.

Procesor G-Code pracuje s GRBL. Vzhledem k tomu, že GRBL je aplikace s otevřeným zdrojovým kódem, existuje mnoho různých řešení firmwaru a řada řidicích softwarů online, které můžete zdarma stáhnout. Dále můžete použít i vlastní kompatibilní software GRBL pro přístup k vašemu počítači nebo dokonce kombinovat hardware přímo s jiným firmwarem. V balení získáte několik vybraných testovacích programů, instrukcí a odkazů na CD.

Tovární nastavení poskytuje procesoru GRBL firmware GoCNC, který je nastaven na další 3D stroje. Parametry lze přizpůsobit nebo upravit pomocí pokynů GRBL WIKI.

Upozornění
G-Code procesor pracuje s programy EstlCAM (případně Galaad). Úspěšný prpvoz frézky vyžaduje alespoň základní znalosti EstlCAMu.

Technické parametry

• Pracovní plocha: X-330 mm, Y-695 mm, Z-110 mm.
• Rozměry stolu: 335 mm x 820 mm.
• Průchozí výška: 130 mm, 172 mm, nebo bez stolu 205 mm.
• Uchycení nástroje: 43 mm pro max. 1 kW a frézovací vřeteno 1,7 kg.
• Maximální rozlišení: 0,00375 mm.
• Rychlost: až 4700 mm/min.
• Mrtvý chod: cca 0,08 mm (možnost nastavení na 0,00 mm pomocí softwaru).
• Výška stroje: 420 mm.
• Přesnost opakování: 0,03 mm/300 mm.
• CNC Studio USB software a hardware součástí dodávky.
• Napájecí napětí napětí 100-240 V.
• Uvedené parametry jsou závislé od velikosti a kvality frézovacích nástrojů (fréz), optimalizaci pohybů frézovací hlavy, případného chlazení obrobku a v konečném důsledku i od pečlivosti nastavení CNC frézky.
• Pracovní plocha neurčuje obrobitelnost materiálu. Maximální rozměr obrobku je dán velikostí použitých frézovacích nástrojů.

Pokud Vám některé informace budou nejasné, neváhejte a kontaktujte naše techniky. Nezapomínejte, že CNC frézka je stroj, který pracuje podle pokynů obsluhy. Proces frézování má své zákonitosti a vyžaduje určité znalosti.
