ESD měřící systém Flexia pro měření ve 3 osách XYZ OP-019 158

• Digitální systém pro měření vzdáleností ve třech osách - X, Y a Z.
• Průmyslový, lehký a vysoce flexibilní digitální video mikroskop Flexia D1 ESD.
• Vysoce kvalitní optické čočky.
• Nastavitelné LED osvětlení s vysokou intenzitou.
• Robustní XY stojan.
• Digitální výškoměr a mikrometrové vřeteno.
• Měřicí software OptiPix XYZ.
• ESD chráněn.
• Vynikající pro aplikace vyžadující skvělou kvalitu obrazu, flexibilitu, digitální záznam obrazu a dokumentaci.

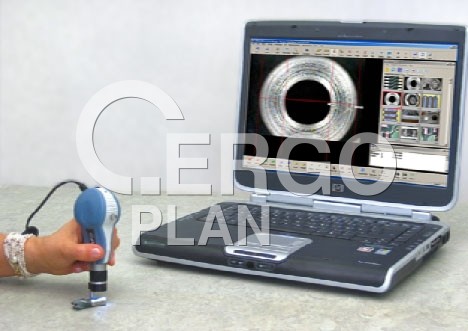

• Vytváří digitální fotografie s vysokým rozlišením a vynikajícími barvami přímo na Vašem PC nebo notebooku.
• Navržen pro optickou kontrolu, bezdotykové trojrozměrné měření, digitální obraz a záznam videa v libovolném místě.

Sestava v  ESD provedení je určena např. pro měření tloušťky konformních povlaků, tloušťky tisku pájecí pasty a pro kontrolu pájení BGA. Flexia D1 ESD vyhovuje požadavkům směrnic EN 100 015-01, IEC 61340-5-1 a IEC 61340-5-2. Jakmile je kterákoliv část systému Flexia uzemněna, elektrostatický potenciál klesne na méně než 10 V za dobu kratší než 2 sekundy. V prostředí EPA Flexia nevyžaduje žádné specifické uzemnění.

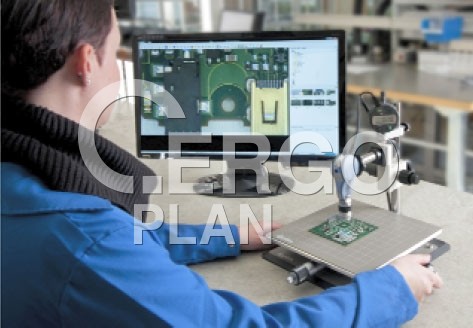

Měřicí systém Flexia XYZ může technicky konkurovat bezkontaktnímu rozměrovému měření geometrie ve 3 osách při elektronické výrobě a řízení jakosti. Systém je určen k vizuální kontrole, digitálnímu záznamu obrazu, softwarovému měření rozměrů, dokumentaci a výkaznictví.

Aplikace

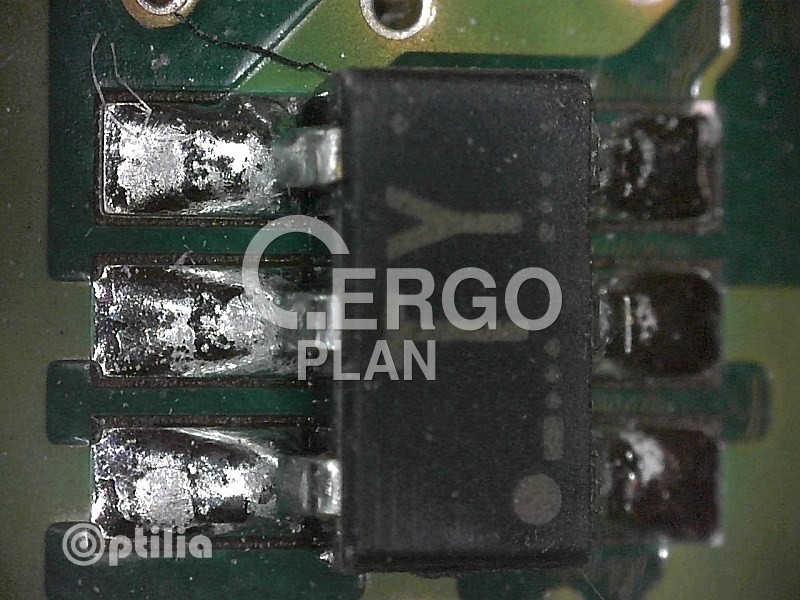

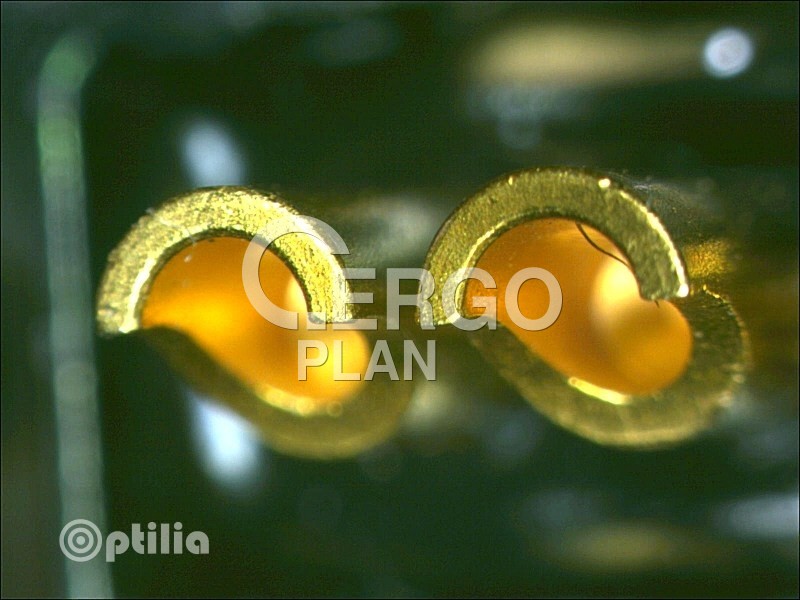

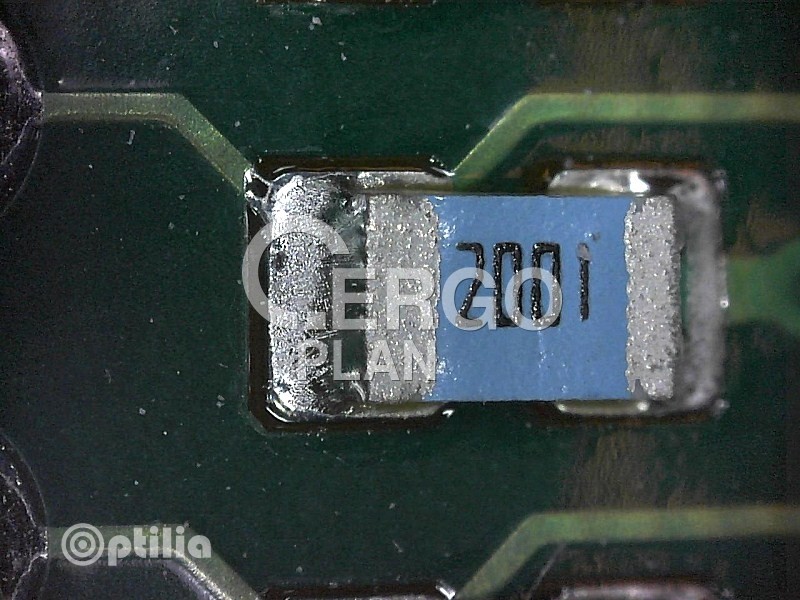

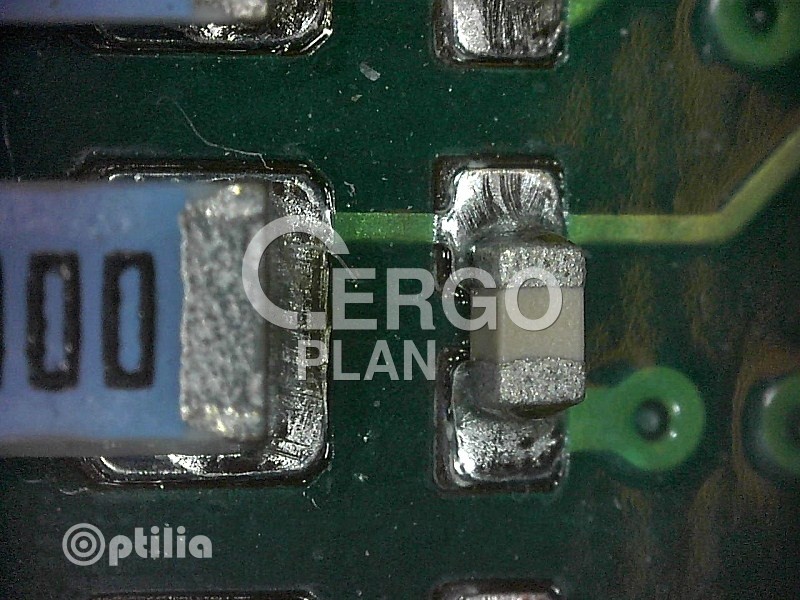

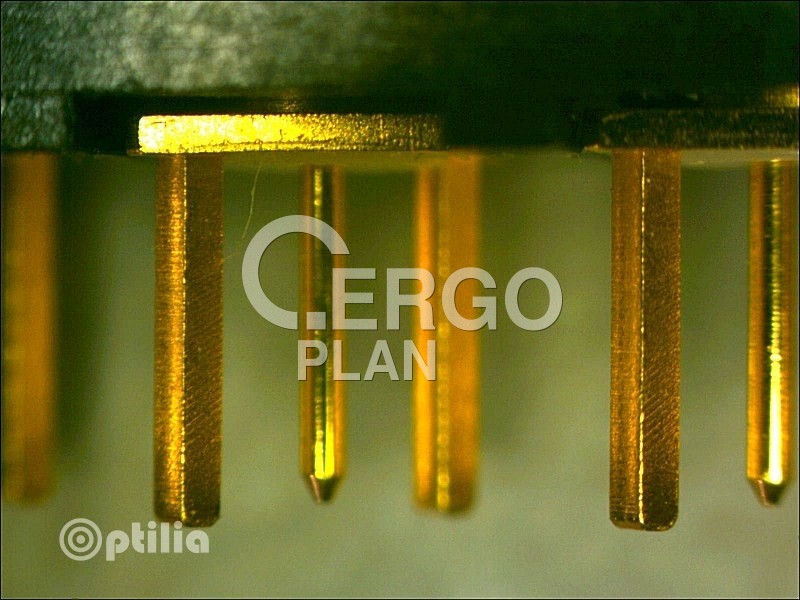

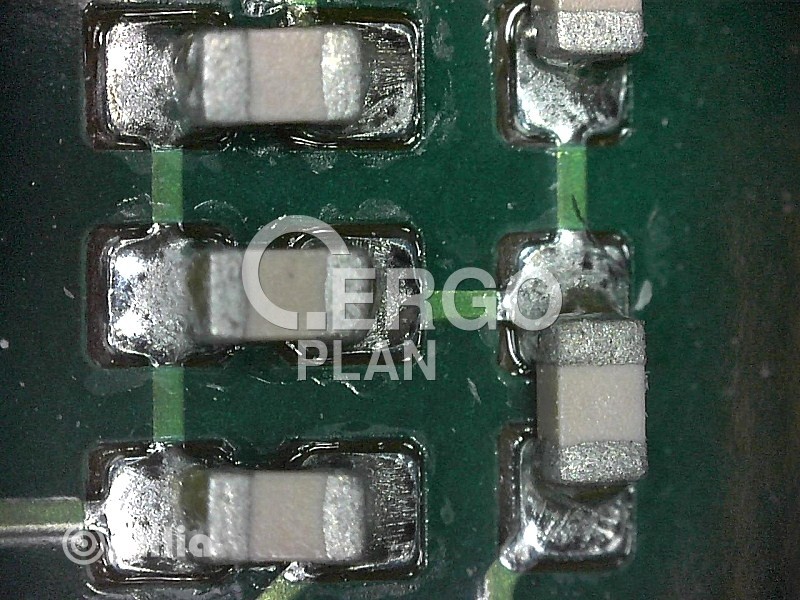

• Kontrola elektroniky, montovaných DPS, komponent, pájení.
• Optická kontrola pájecích kuliček BGA, µBGA a CSP komponent.
• Kontrola opracovaných dílů a sestav.
• Bezkontaktní dimenzionální měření.
• Mikrotrhliny v částech letadel, motorů, turbínových lopatek, atd.
• Špičkové nástroje a opotřebení v CNC strojích.
• Odizolování a montáž kabelů.
• Vlákna v papírnictví a textilním průmyslu.
• Plastové díly a vstřikovací formy.
• Vyšetření kovů a svařování.
• Kontrola a identifikace pylu, hmyzu, kamenů, apod.
• Biologie, patologie, veterinární a vědecké zkoušky.
• Vyšetřování zločinů a forenzní analýza.
• Dokumentace, digitální záznam obrazu a archivace.
• Webové konference a prezentace živých či statických snímků přes internet, aj.

Specifikace

• Obrazový senzor: barevný 5.0 MP CMOS (2592 x 1944 px).
• Připojení: USB 2.0 sériově.
• Snímková frekvence: 5,6 fps @ 2592 x 1944; 13,2 fps @ 1920 x 1080.
• Ovládací software kamery: vyvážení bílé, zesílení, elektronické ovládání závěrky.
• Zvětšení: varifokální objektiv 1 - 100x, objektivy 100x, 170x, 250x a 500x s pevnou ohniskovou vzdáleností.
• Pracovní vzdálenost: 500 - 4 mm (v závislosti na zvětšení).
• Zorné pole: 500 - 0,4 mm (v závislosti na zvětšení).
• Osvětlení: integrované kruhové světlo z 12 bílých LED diod, s elektronickým ovládáním intenzity (stmívačem).
• Skladovací podmínky: -20°C - +60°C, max. 98% RH, nekondenzující.
• Pracovní podmínky: 0°C - 45°C, max. 94% RH, nekondenzující.
• Napájení: pouze přes USB konektor z připojeného počítače.
• Rozměry: 140 x 50 x 36 mm.
• Hmotnost: 200 g.
• Příslušenství: různý zoom, čočky s pevnou ohniskovou vzdáleností, endoskopické čočky, osvětlení, různé mechanické držáky a stojany.

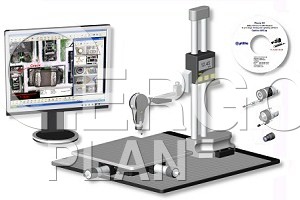

Sestava obsahuje

• Flexia Definition digitální HM kamera 5.0MP s 100x objektivem, ESD provedení.
• 1 - 100x varifokální objektiv s vestavěným kruhovým světlem.
• Digitální měřicí souprava výšky:
  • digitální indikátor výšky (rozlišení 0,001 mm, přesnost 0,003 mm),
  • DMX-1 box rozhraní,
  • přenosový kabel, 905409, délka 2m,
  • montážní sada na stojan pro indikátor výšky,
  • objektiv se zvětšením 500x,
  • difúzní světelný kruh pro objektiv 500x.
• Zaměřovací stojan, hrubý/jemný pohyb, ESD chráněn.
• Přesný XY stolek, pohyb 25 x 25 mm, zahrnuje 2x mikrometrové šrouby, ESD chráněn.
• Software OptiPix Full s XYZ měřením a databázovým modulem.
• Kalibrační mikrometrové měřítko, rozteč 0,1 mm, 10 mm.
• Uživatelský manuál.
