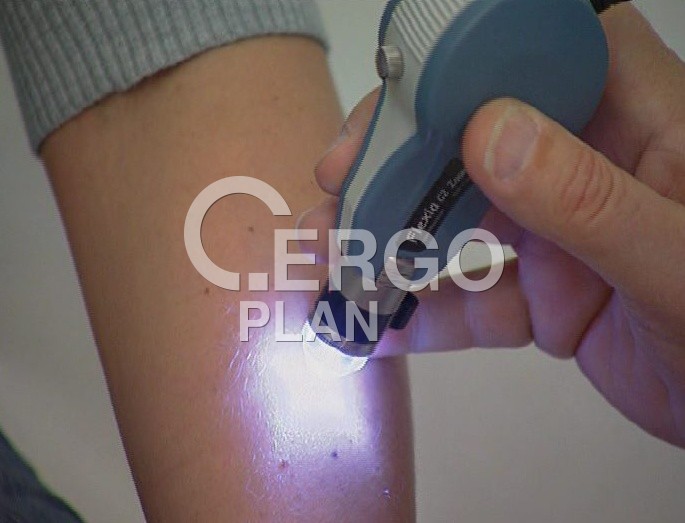

ESD základní souprava Flexia C1 OP-019 003

• Analogový (PAL) inspekční systém.
• Profesionální inspekční kamera s vysokým rozlišením a zvětšením až 30x.
• Univerzální a nákladově efektivní Full HD video kontrolní systém pro rychlou ergonomickou optickou inspekci.
• Autofocus, velká pracovní vzdálenost, laserové ukazovátko.
• Varifokální 1 - 100x objektiv, objektiv 100x s fixní ohniskovou vzdáleností.
• Kameru lze snadno připojit k Full HD nebo HD-ready monitoru nebo TV přes HD video výstupy.
• Automatické nastavování atributů obrazu - jas, kontrast, zaostření, ostrost, barva, atd.
• Záznam, měření a archivace digitálních snímků pomocí softwaru OptiPix.
• ESD chráněn.
• Vestavěné laserové ukazovátko se zaměřuje na oblast zájmu a pomáhá při umístění na obrazovce.
• Pro zjednodušení operací mohou být vybrané funkce ovládány pomocí nožního spínače.
• Systémové 2 - 55x obrazovkové zvětšení (24" monitor) je srovnatelné s běžnými inspekčními mikroskopy.

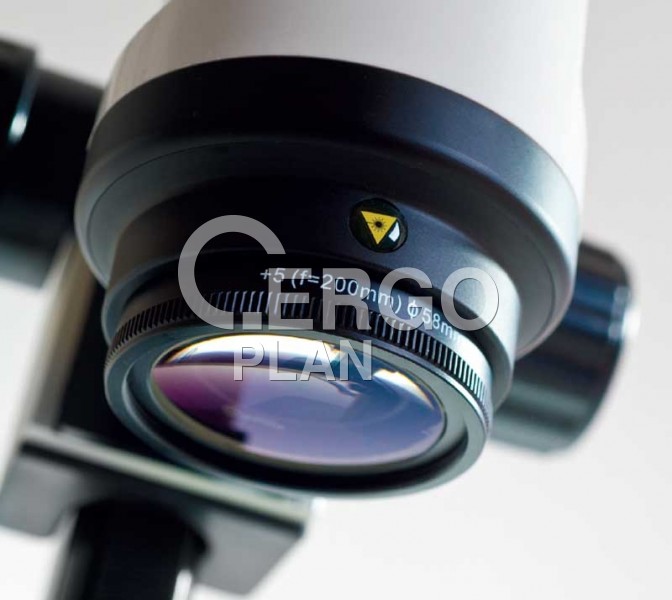

• Je-li potřeba další zvětšení, čočky pro detail je mohou navýšit až na 200x.

Základní souprava Flexia C1 ESD vyhovuje požadavkům směrnic EN 100 015-01, IEC 61340-5-1 a IEC 61340-5-2. Jakmile je kterákoliv část soupravy Flexia uzemněna, elektrostatický potenciál klesne na méně než 10 V během doby kratší než 2 sekundy. Souprava Flexia pro práci v prostředí EPA nevyžaduje žádné specifické uzemnění. Systém Flexia je plně bezpečný při kontrole citlivých elektronických desek a součástek.

Souprava Flexia dává analogový video signál v PAL (na přání NTSC), jenž je možno snadno připojit k TV nebo monitoru. Pro záznam digitálních obrazů nebo softwarová měření je možno zvolit zpřevodník videa Optilia FireWire nebo USB2.0 se softwarem pro měření a archivování, nebo bez něho. V kombinaci se softwarem Picsara se tento systém změní na flexibilní a výkonný digitální systém kontroly, způsobilý k provádění přesných měření, analýzy, dokumentace. Souprava je určena ke kontrole, řízení jakosti, měření a digitálnímu záznamu zvětšeného obrazu elektronických DPS, součástek, pájených spojů atd.

Navržen pro ergonomii

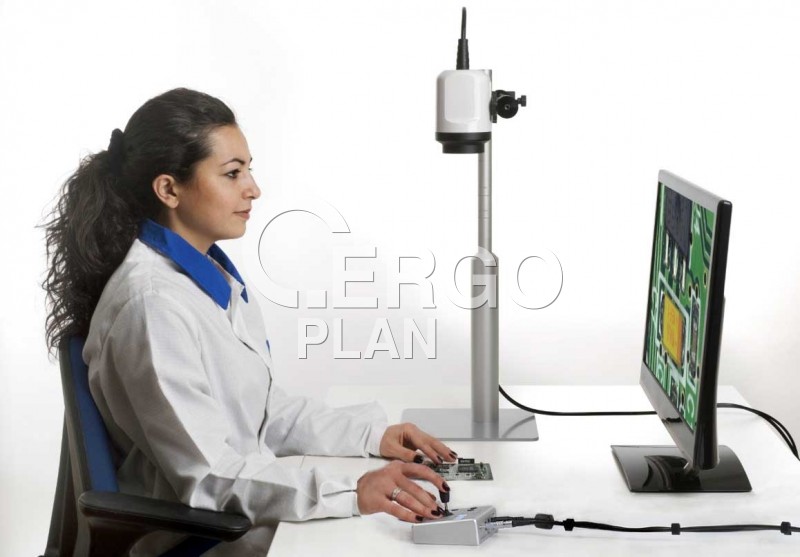

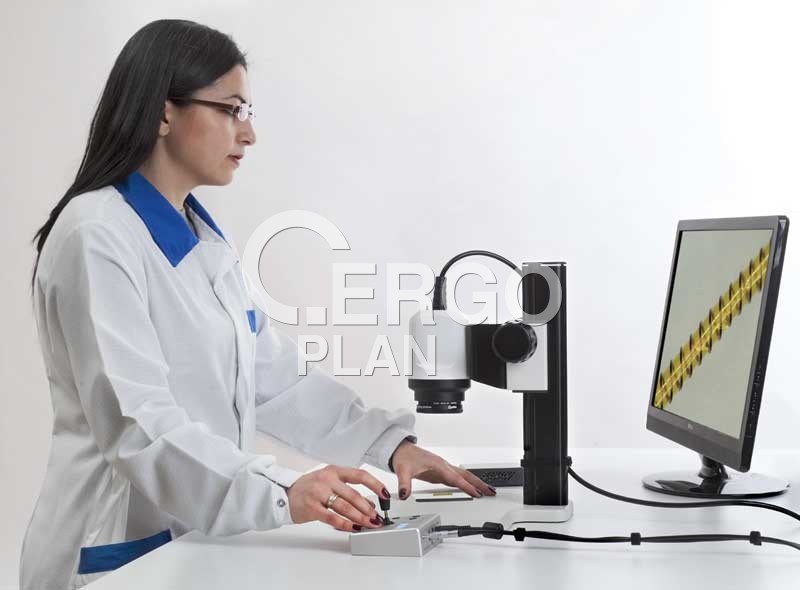

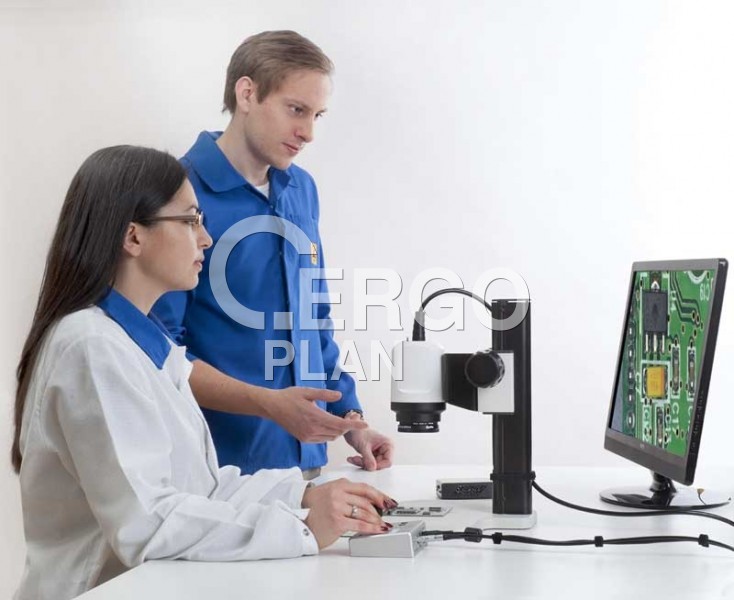

W30x-HD poskytuje úlevu pro oči, krk a ramena uživatele. Unikátní Freesight design poskytuje 500 mm prodlouženou pracovní vzdálenost a volný výhled na monitor. Zatímco většina očních mikroskopických systémů nabízí vynikající zobrazování, W30x-HD pozvedá optickou inspekci do zcela nových dimenzí a umožňuje obsluze pohodlně sedět v optimálním držení, díky čemuž může plnit své úkoly efektivněji. Tím, že operátor sedí pohodlně a sleduje monitor, se inspekční úkol stává méně únavným.

Optilia systém nabízí uživateli větší flexibilitu pro různé inspekční a monitorovací potřeby. Kromě zobrazování vynikajících detailů nabízí opravdovou jednoduchost použití a minimální interakci s ovládacími prvky a nastavením.

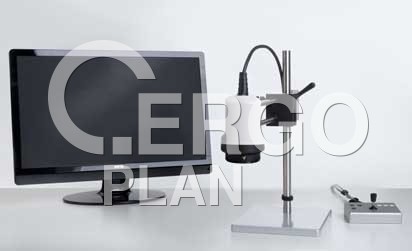

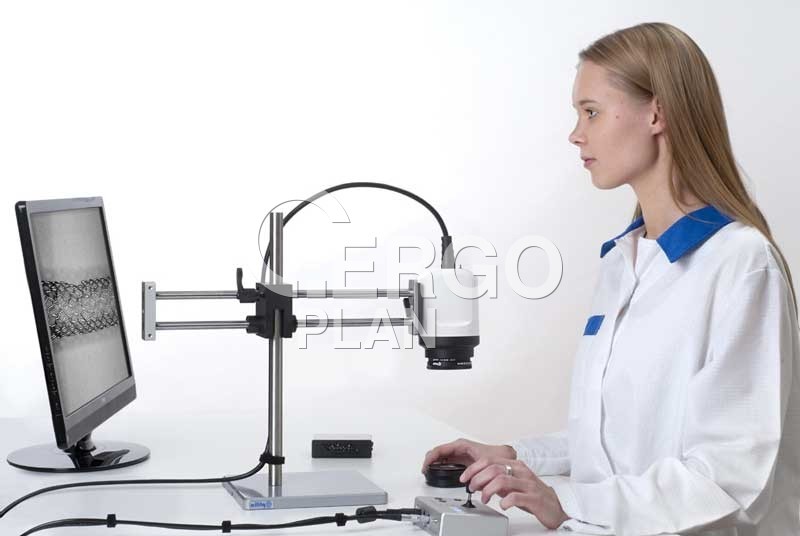

Spolu s různými výškovými a zaostřovacími stojany získávají uživatelé kontrolu nad pracovní plochou, vzdáleností k objektu a pozorovacími úhly. Atributy obrazu, jako je zoom, jas, zaostření, velikost clony, expoziční čas či barvy, jsou nastaveny automaticky, ale mohou být také řízeny manuálně uživatelem pomocí řidicího softwaru, řidicí jednotky s joystickem nebo uživatelsky přívětivé jednotky bez nutnosti PC.

W30x-HD kamery výrazně snižují čas strávený nad kontrolou dílů, ve srovnání s jinými optickými vizálními systémy.

Síla "kliknutí"

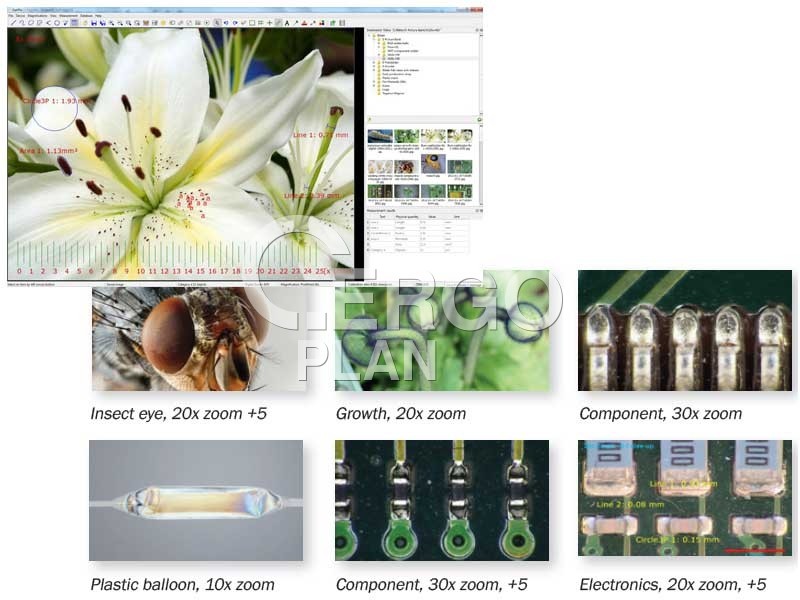

Optilia OptiPix software zjednodušuje zachycení obrazu, měření a archivaci, a zároveň zlepšuje přesnost Vašich výsledků. Spolu s kamerou W30x-HD umožňuje práci s živými high-definition obrazy. Pro další analýzu, měření nebo archivaci mohou být snímky snadno zmrazeny nebo uloženy jediným kliknutím nebo stisknutím tlačítka či nožního pedálu. Pro snadné měření mohou být na obrázky položena kalibrovaná měřítka vzdáleností, poloměru, délky křivky, plochy či úhlů. Výsledky měření jsou automaticky ukládány a propojeny s obrázky.

OptiPix software umožňuje definovat a překrýt mřížkou, obdélníky, nitkovými kříži, CAD generovanými vzory či rastry přímo živé obrazy. Tento software nabízí kromě dalších užitečných funkcí také flexibilní možnosti zoomování, porovnání obrazů živý-uložený či uložený-uložený, vytvoření anotací a informací k obrázkům či definici výkonné zabezpečené databáze.

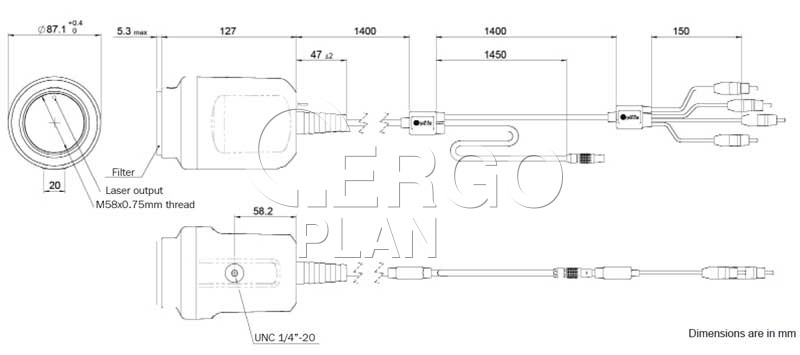

Specifikace

• Obrazový senzor: 1/2.8” CMOS, ~ 3.2 MPx.
• Kvalita obrazu: Full HD 1080p (1920 x 1080 px).
• Výstupní signál: 1080/59.94i, 1080/50i, 720/59.94p, 720/50p, PAL, NTSC.
• Optika: 30x optický zoom s automatickým zaostřováním, F1.6 až F14 (F4.7 až F14 při 30x).
• Pracovní vzdálenost (bez detailu): ~ 210 - 240 mm.
• Pracovní vzdálenost (s detailem +2): ~ 145 - 160 mm.
• Pracovní vzdálenost (s detailem +5): ~ 95 x 110 mm.
• Pracovní vzdálenost (s detailem +10): ~ 60 - 70 mm.

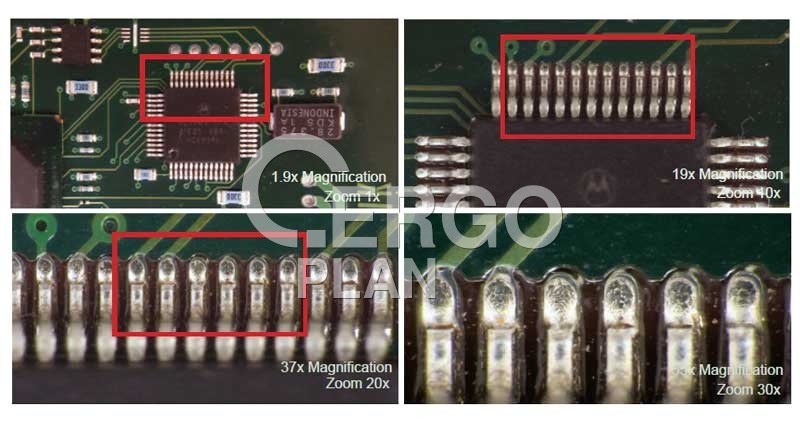

• Zorné pole při zvětšení 1x: ~ 272 x 153 mm (na monitoru 24" zvětšení 1,9x).
• Zorné pole při zvětšení 10x: ~ 28 x 15,8 mm (na monitoru 24" zvětšení 19x).
• Zorné pole při zvětšení 30x: ~ 9,4 x 5,3 mm (na monitoru 24" zvětšení 55x).
• Zorné pole při zvětšení 30x (s detailem +2): ~ 6,3 x 3,5 mm (na monitoru 24" zvětšení 83x).
• Zorné pole při zvětšení 30x (s detailem +5): ~ 5,4 x 3,0 mm (na monitoru 24" zvětšení 96x).
• Zorné pole při zvětšení 30x (s detailem +10): ~ 3,5 x 2,0 mm (na monitoru 24" zvětšení 149x).

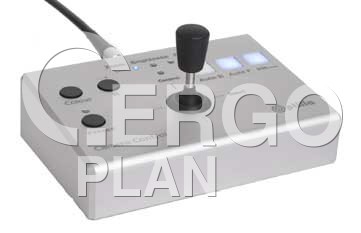

• Ovládání kamery: kontrolní zařízení v hliníkovém pouzdru (s joystickem) nebo PC kontrolní software přes sériový COM nebo USB port.
• Nastavitelné parametry: optický zoom, clona, expozice (rychlost závěrky), jas, zaostření, vyvážení bílé barvy (colour), zmrazení obrazu, režim NIR-vidění, otočení obrázku, negativní obraz, uložení a vyvolání, zobrazení faktoru zoomu a kříž na živém obrazu.
• Laserový zaměřovač: červený LED laser, 0,5 mW výstupní výkon, třída laseru 2.
• Vstupy: DC a sériový RS-232 port (přes kulatý konektor nebo 5-pinový MiniDin DB9-F a COM-USB adaptér).
• Výstupy: HD komponenta Y/Pb/Pr video výstup (RCA), PAL/NTSC video výstup (RCA).
• Skladovací prostředí: -20°C - +60°C, 20 - 95% RH, nekondenzující.
• Pracovní prostředí: -5°C - +60°C, 20 - 95% RH, nekondenzující.
• Napájení: 12,0 VDC, max. 4,0 W.
• Hmotnost kamery: max. 950 g (bez stojanu a kontrolní jednotky).

Obsah balení

• Flexia Definition analogová kamera, ESD chráněna.
• 100x objektiv s pevnou ohniskovou vzdáleností.
• 1 - 100x varifokální objektiv s vestavěným kruhovým osvětlením.
• Napájecí zdroj 5/12 V, 30 W s MiniDIN konektorem.
• Hliníkový transportní kufřík.
• Uživatelský manuál.
