Fréza na DPS SC30-R, Ød:2,40mm, L2:8,0mm
Vysoce kvalitní fréza na DPS vyrobená z karbidu wolframu, s ocelovým dříkem. Průměr dříku 3,175 mm, průměr frézy 2,40 mm, délka spirály 8,0 mm.
Obj. číslo:
170100579
Výrobce:
MPK Kemmer
Kategorie:
Dostupnost:
1-2 týdny
- Vysoce kvalitní fréza na DPS.
- Vyrobená z karbidu wolframu, s ocelovým dříkem.
- Používá se pro klasické DPS vyrobené z Flex, Starrflex, PTFE, Pepregs, Polyimidu.
- Jedna pravostranná spirála.
- Vrtací špička.

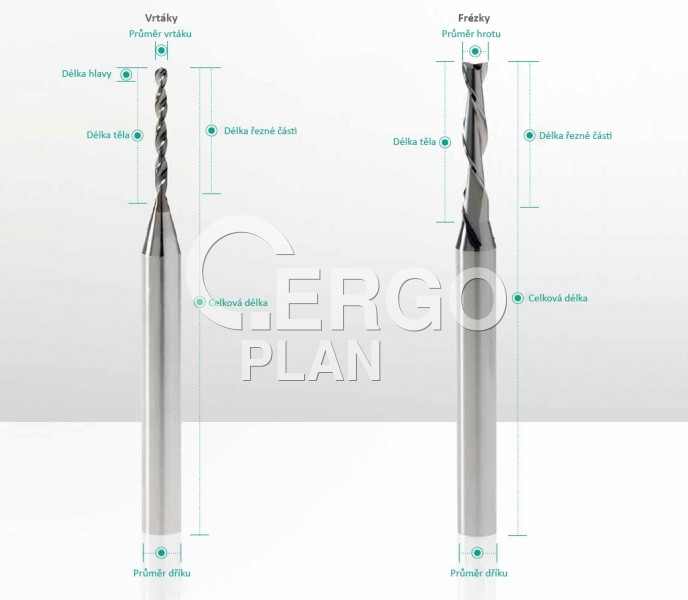

Technické parametry:
- Průměr dříku D: 3,175 mm.
- Průměr frézy d: 2,40 mm.
- Celková délka frézy: L1: 38,2 mm.
- Délka spirály L2: 8,0 mm.
- Úhel spirály: 30°.
- Kód výrobce: SC30-R2400080-0
Obecné tolerance fréz Kemmer
| Průměr dříku Ø | D | 3,175 mm | - 0,002 mm / -0,005 mm |
|---|---|---|---|
| Průměr Ø | d | + 0,01 mm / - 0,02 mm | |
| Celková délka | L1 | 38,2 mm | + 0,100 mm |
| Délka spirály | LN | + 0,500 mm / - 0,000 mm |
Aplikace technologie frézování
| Typ frézy | Geometrické vlastnosti | Materiály DPS |
|---|---|---|
| DA30-R | jemný diamantový vzor 30° | FR3, FR4, FR4-ML, Polyimid, vysoká TG pryskyřice |
| DA20-R | velký diamantový vzor 20° | FR3, FR4, FR4-ML, Polyimid, vysoká TG pryskyřice |
| CA20-R | spirálové ozubení s čepelí | CEM3, FR2, FR3, FR4, FR4-ML, PTFE, Aramid |
| CA30-R | spirálové ozubení s čepelí | vysoká TG a BT pryskyřice, lamináty s výplní |
| EA30-R | dvě koncové frézy | CEM3, FR2, FR3,PTFE, Aramid, Prepreg |
| CA20-L | spirálové ozubení s čepelí, levostranná spirála s pravostranným řezem | CEM3, FR2, FR3, FR4, FR4-ML, PTFE, Aramid |
| CA20LL | spirálové ozubení s čepelí, levostranná spirála s levostranným řezem | CEM3, FR2, FR3, FR4, FR4-ML, PTFE, Aramid |
| SC30-R | jedna fréza | Flex, Starrflex, PTFE, Pepreg, Polyimid |
| EP30-R | hloubková fréza | všechny |
| ZW | zapuštění | všechny |
| VG | v-drážková fréza | všechny |
| EA30-L | dvě frézy, levostranná spirála s pravostranným řezem | všechny |
| EA30LL | dvě frézy, levostranná spirála s levostranným řezem | všechny |
| ECA30-R | fréza na hliník | všechny |
|
D - diamantový vzor C - s čepelí E - koncová fréza V - V-drážka Z - speciální nástroj S - jedna fréza |
A - rybí ocas C - vrtací špička D - středový střih E - plochý G - drážka P - speciální |
-R - pravostranná spirála s pravostranným řezem LL - levostranná spirála s levostranným řezem -L - levostranná spirála s pravostranným řezem |
-
1 x fréza na DPS SC30-R, Ød:2,40mm, L2:8,0mm.
| Název parametru | Hodnota |
| Délka | 38.2 mm |
|---|---|
| Průměr | 2.40 mm |
| Obsah balení | 1 ks |
| Materiál | karbid wolframu |
| Typ nástroje | fréza |
| Výrobce | Kemmer |
| Délka hrotu | 8.0 mm |
