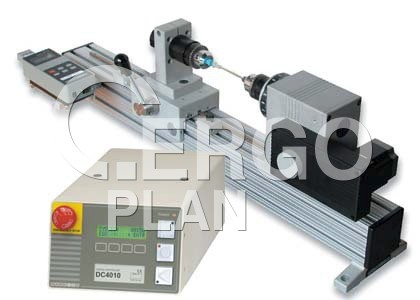

Motorizované zkušební zařízení momentu TSTMH-DCE horizontální

                        Motorizované zařízení k testování momentu je ideální pro širokou paletu aplikací pro zkoušky momentu až do 11,3 Nm, včetně testování uzávěrů, sponek aj. Rozsah rychlostí 0,05 - 90°/s. Sestava s ovladačem zkušebních zařízení DC4040E. Horizontální provedení
Obj. číslo:
180105010037
Kategorie:

                         Motorizované stojany

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

Motorizované zkušební zařízení momentu TSTMH-DCE horizontální

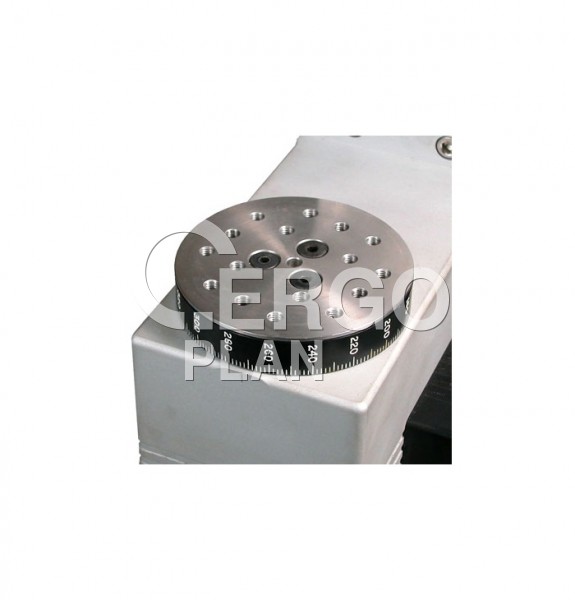

Montážní deska obsahuje matici se závitovými otvory pro uchopení a upevnění.

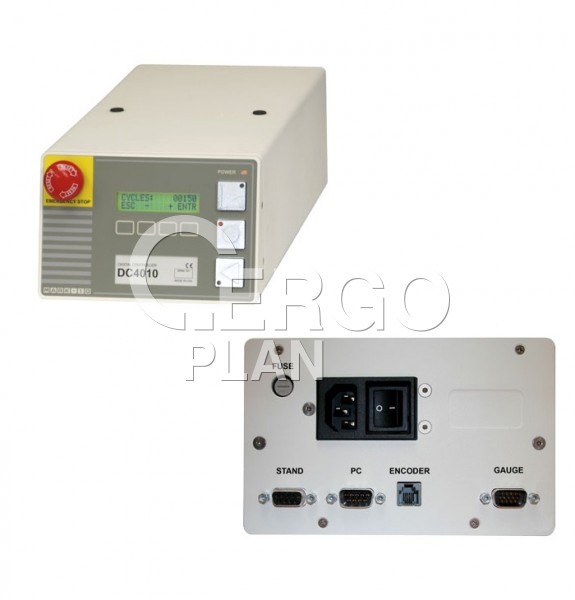

Pokročilý digitální ovladač je určen k rozšíření funkčnosti motorizovaných zkušebních zařízení.

Axiální kompenzátor umožňuje axiální pohyb v aplikacích k testování závitových uzávěrů, korunek lahví a podobných momentových zkouškách (na objednávku)

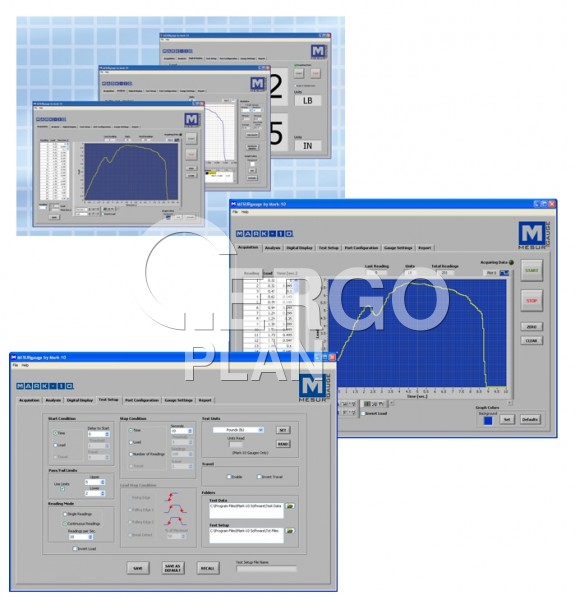

Software MESURgauge je pokročilý software pro sběr dat ze zkušebních zařízení a testovacích stojanů Mark-10

další Motorizované zkušební zařízení momentu TSTMH-DCE horizontální Motorizované zkušební zařízení momentu TSTMH-DCE horizontální Montážní deska obsahuje matici se závitovými otvory pro uchopení a upe... Pokročilý digitální ovladač je určen k rozšíření funkčnosti motorizova... Axiální kompenzátor umožňuje axiální pohyb v aplikacích k testování zá... Software MESURgauge je pokročilý software pro sběr dat ze zkušebních z...

◄ ►

Maximální zatížení: 11,3 Nm (100 lbin).
Rozsah rychlosti: 0,05 - 90°/s (0,01 - 15 RPM).
Horizontální provedení.
Přesnost rychlosti: ± 0,2% nastavení, ± 0% změny při zátěži.
Digitální zobrazení úhlu.
Programovatelné mezní hodnoty úhlu.
Přesnost rotační dráhy: ± 0,7° / 0,002 otáčky.
Opakovatelnost rotační dráhy: 0,1° / 0,01 otáčky.
Rozlišovací schopnost rotační dráhy: 0.1° / 0,01 otáčky.

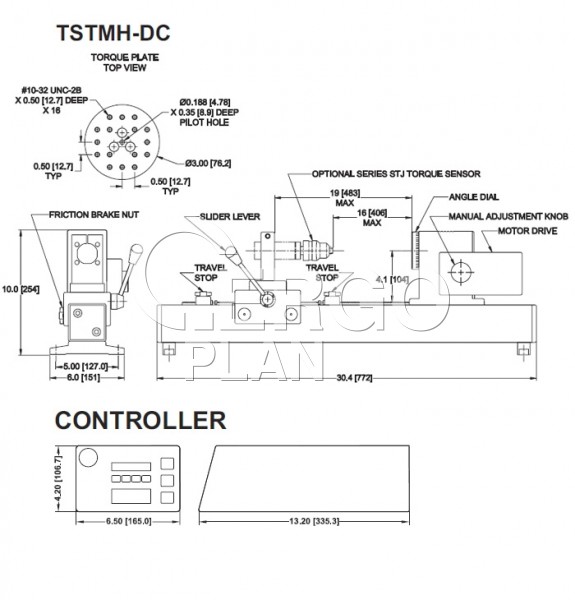

Hrdlo: 104 mm (4,10").
Ruční nastavení: 12°/otáčku knoflíku.
Úhlový číselník s rozlišením 2°.
Maximální dráha: 394 mm (15,5").
Rychlost posuvu: 26,6 mm (1,047") / otáčku páky.
Univerzální napájecí zdroj: 80 - 250 V stř.
Značka CE.

Pokročilé motorizované zařízení k testování momentu model TSTMH-DCE nabízí všechny mechanické specifikace motorizovaného zkušebního zařízení TSTME, včetně kapacity 11,3 Nm, všestranné modulární konstrukce, rychlého připevnění a uvolnění vzorků, desky na montáž přípravku, krokového motoru, jenž bráni změně rychlosti při zatížení aj.

Zkušební zařízení TSTMH-DCE nabízí další moľnosti, včetně plného řízení pomocí počítače, programovatelné mezní hodnoty úhlu, programovatelného cyklování, automatického návratu aj. funkcí.

Zařízení TSTMH-DCE se dodává se sadou klíčů. Zařízení se dodává i ve vertikální verzi TSTM-DCE.

Vlastnosti a specifikace:

Řízení pomocí počítače
Dvousměrný port RS-232 slouží k propojení s počítačem. K dispozici je sada povelů, umožňujících plné řízení pomocí počítače.

K řízení pomocí počítače jsou zapotřebí tyto položky:

Měřič síly/momentu model BGIE.
Sériový kabel 09-1056E.
Multifunkční kabel 09-1143E.

Digitální indikace úhlu
Rotační dráha je označena ve stupních nebo otáčkách, a opatřena výstupem úhlových dat RS-232E.

Programovatelné mezní hodnoty úhlu

Zařízení TSTMH-DCE může zastavit mezi programovatelnými horními a dolními mezními hodnotami úhlu, nebo mezi nimi cyklovat. Možnost programování ve stupních nebo otáčkách.

Ochrana před přetížením

Chrání snímač momentu před přetížením (vyžaduje měřič síly/momentu model BGIE a multifunkční kabel 09-1143E). Uživatel naprogramuje požadované procento plné stupnice snímače.

Automatický návrat

Momentový stůl se otočí do mezního úhlu nebo na nastavenou hodnotu momentu (vyžaduje měřič síly/momentu model BGIE a kabel 09-1143E), zastaví se a začne se pohybovat v opačném směru plnou rychlostí do druhého mezního úhlu nebo na nastavenou hodnotu momentu.

Cyklování / Klidová doba

Totéž jako bod Automatický návrat, avšak s možností naprogramovat počet cyklů až na 99 999 cyklů. Klidová doba dovoluje operátorovi naprogramovat časový interval, až 9 999,9 sekund v intervalech 0,1 s, po který momentový stůl stojí mezi cykly. Naprogramovat je možno samostatně rychlosti ve směru a proti směru hodinových ručiček.

Programovatelné funkce tlačítek
Rozšiřuje funkce tlačítka CW a CCW na tři režimy konfigurovatelné uživatelem:

Maintained (standard): krátký stisk dává trvalý pohyb až do stisknutí tlačítka STOP.
Momentary: momentový stůl se otáčí pouze po dobu stisknutí tlačítka.
Auto: krátký stisk dává trvalý pohyb, zatímco přidržení stisknutého tlačítka dává momentální pohyb.

Nezávislé rychlosti CW a CCW
Konfigurovatelné rychlosti ve směru a proti směru hodinových ručiček.

Volitelné jednotky měření rychlosti (RPM a °/s)

Ochrana heslem
Brání neoprávněným změnám zkušebních parametrů.

Volitelné příslušenství (na objednávku):

Volitelné příslušenství	Obj. kód
Univerzální snímače momentu řady STJ Montují se přímo na zkušební zařízení momentu TSTME. Dodává se široký sortiment kapacit	STJ10OZE STJ20OZE STJ50OZE STJ12E STJ50E STJ100E
Měřič síly/momentu BGIE Zařízení BGIE zobrazuje hodnotu momentu ze snímače STJ. Je možno použít i měřiče momentu řady MGT.	BGIE
Multifunkční kabel, od měřiče BGIE do ovladače Připojuje měřič síly/momentu model BGIE k ovladači. Tento jediný kabel slouží k přenosu nastavených hodnot, signálů přetížení a momentových dat.	09-1143E
Sériový kabel, od ovladače do počítače Dvousměrná komunikace s počítačem pro řízení pomocí počítače. Dále odesílá momentová data z ovladače do počítače.	09-1056E
Adaptér RS-232 do USB Převádí RS-232 na výstup USB. Zahrnuje kabel USB a instalační CD.	RSU100E
Sériový kabel, z měřiče do počítače Spojuje měřič síly/momentu model BGIE s počítačem. Obchází ovladač.	09-1048AE
Svěrky a nástavce Dodávají se různé svěrky a nástavce.
Axiální kompenzátor Dovoluje axiální pohyb v aplikacích k testování závitových uzávěrů, víček lahví aj.	AC1029E
Souprava pro vodorovnou / nástěnnou montáž Sada montážních prvků pro připevnění ke sloupku zkušebního zařízení na místě základny.	TSF002E
Prodloužení sloupku Sloupek je možno prodloužit podle potřeby zákazníka.
