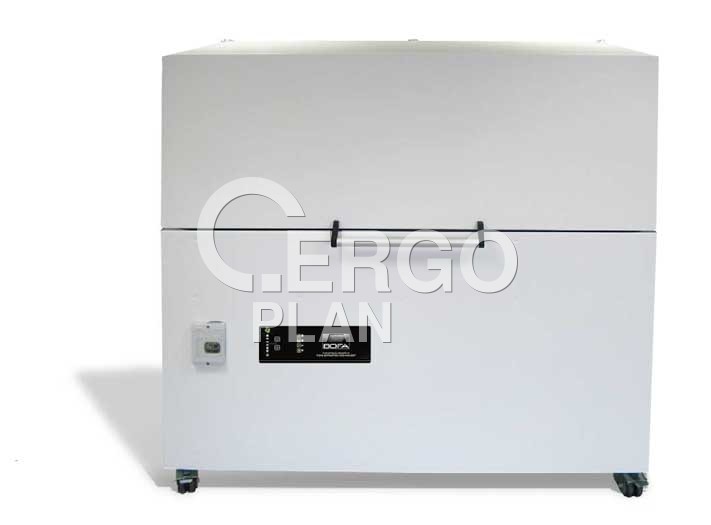

Odsávací zařízení AD 4000 barva

• Špičkové odsávací zařízení pro provoz laserového značení, kódování a gravírování.
• Průmyslové odsávání vzduchu a filtrace částic.
• Odsávání prachu a kouře vzniklého prací laserových zařízení.
• Systém filtrace vzduchu kombinuje extrémně velkou kapacitu filtru s vysokým tlakem proudění vzduchu.
• Tato kombinace je ideální pro velké aplikace, které generují velké množství částic a plynných organických sloučenin.
• Odsávací systém využívá automatickou kontrolu toku vzduchu, která umožňuje koncovému uživateli nastavit vhodné proudění vzduchu pro aplikaci.
• Jednotka pak zachovává toto nastavení po celou dobu životnosti filtrů.

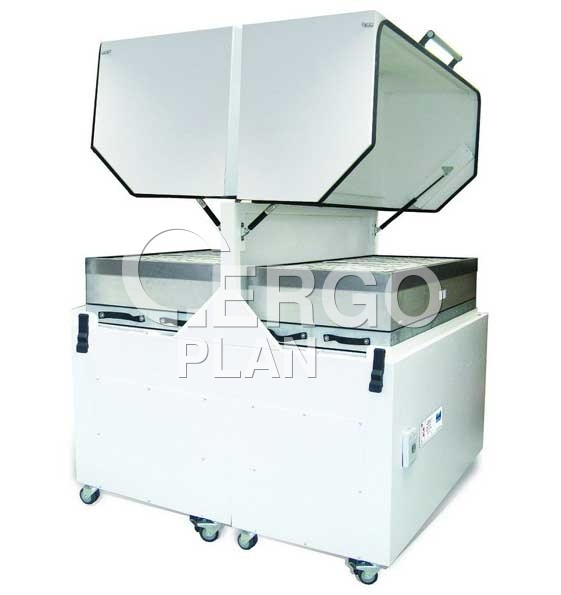

• Snadno přístupné filtry jsou umístěny pod jedinečnými a stylovými "Gull Winged" víky s plynovými písty, která poskytují maximální prostor a snadnou výměnu filtrů.
• Skutečně nejmodernější čištění laserových spalin roztokem.
• DeepPleat předfiltrace je již v základním provedení odsávacího zařízení.

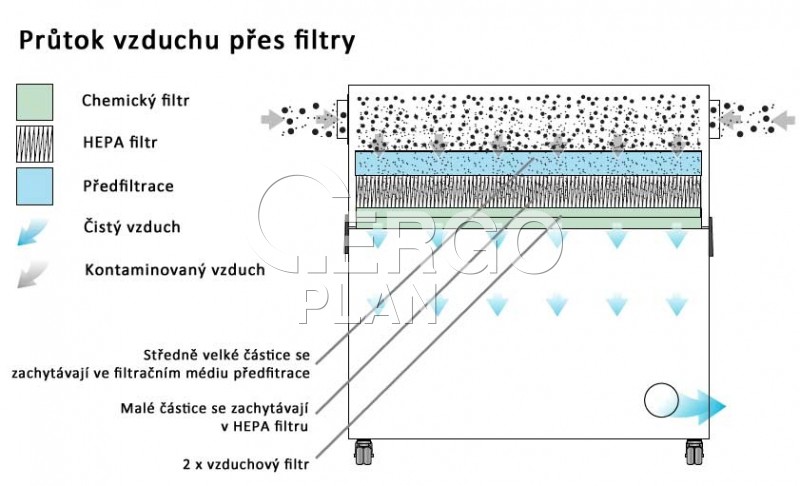

• Odsávací zařízení obsahuje 3 filtry: DeepPleat předfiltrace, HEPA filtr, 2 x vzduchový filtr.

Vlastnosti odsávacího zařízení:

• Ventilátor s vysokým prouděním vzduchu a tlakem.
• Filtry s dlouhou životností a nízkými náklady za výměnu.
• DeepPleat předfiltrace.
• Automatická regulace průtoku systému.

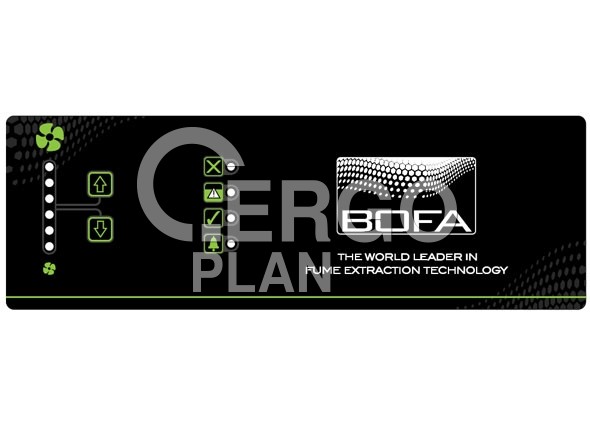

• Zobrazení stavu filtru.
• Vestavěné tlumení hluku.
• Unikátní "Gull Winged" víko.
• Kryt z měkké oceli pokryté práškovou barvou.
• Účinnost předfiltrace F8 (95% při velikosti částic 0,9 mikronů).
• Účinnost HEPA / vzduchového filtru H13 (99,997% při velikosti částic 0,3 mikronů).

Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• Rozhraní 24 V Stop / Start.
• Signalizace výměny filtru / selhání systému.
• VOC plynové senzory.

Typické aplikace:

• Lasery.
• Kódování.
• Řezání.
• Značení.
• Vrtání.
• Gravírování.

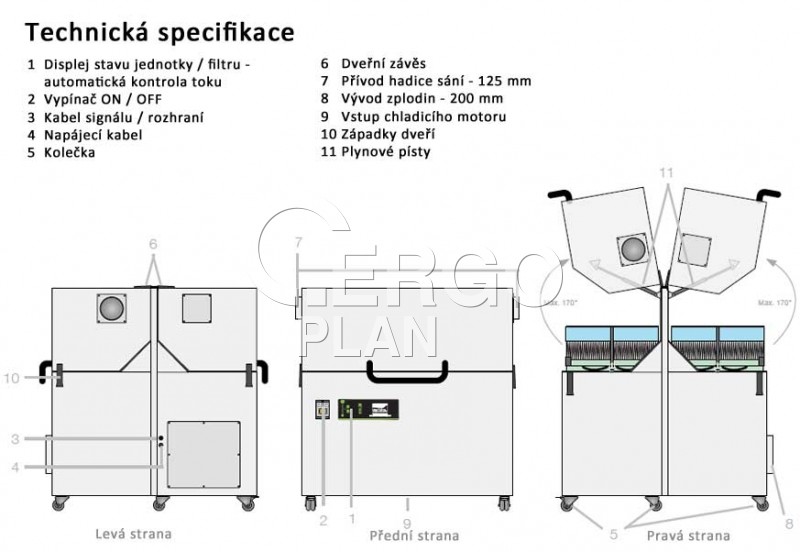

Technická data:

• Rozměry: 1450 x 1500 x 1475 (š x h x v) mm.
• Konstrukce krytu: měkká ocel pokrytá práškovou barvou.
• Průtok vzduchu / tlak: 4000 m³/hod / 30 mbar.
• Napájení: 400 V / 3 Ph / 50 Hz / 4 kW / 7,8 A.
• Hlučnost: < 65 dB při typické provozní rychlosti.
• Průměr přívodu pro hadici sání: 125 mm.
• Hmotnost: 460 kg.

Náhradní filtry:

• DeepPleat předfiltrace: filtr A1030187.
  • Povrch filtru: cca 36 m².
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: skládané záhyby.
  • Účinnost filtru: F8 (95% při velikosti částic 0,9 mikrony).
  • Kryt filtru: zintec měkká ocel.
• HEPA / vzduchový filtr: filtr A1030184 / A1030188.
  • Materiál HEPA filtru: skleněné vlákno.
  • Konstrukce HEPA filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Ošetřené aktivní uhlí: 140 kg.
  • Kryt filtru: zintec měkká ocel.

Odsávací technologie pro laserová zařízení Bofa a filtrační odsávací systémy jsou určeny pro aplikace, u kterých dochází ke generování částic a plynných organických sloučenin během laserového značení, kódování či gravírování.

Lasery jsou v dnešní době základních průmyslovým nástrojem pro řezání, značení, gravírování či svařování široké škály materiálů. Nejčastějším materiálem jsou kovy, avšak jsou rychle doháněny organickými materiály (plasty, papír, dřevo). Prakticky během všech výše uvedených operacích je díky laserovému tepelnému rozkladu podkladového materiálu ve větší či menší míře vylučována určitá forma prachu. Tento prach je tvořen směsí částic a plynné hmoty.

Prach z materiálů, jako jsou kov nebo sklo, je především částicový, přičemž většina těchto částic má velikost menší než 1 mikron. Organické materiály, zejména plasty, produkují mnohem složitější výpary. Většina částic má kulovitý tvar a zhruba 90% je menších než 1 mikron. Tyto částice spadají do respirabilního rozsahu a je třeba je odstranit z pracovního prostředí, aby se zabránilo bronchitidě nebo poškození plic.

Existují dva hlavní důvody pro zachycování kouře a prachu z laserového zařízení:

1. Provozní - Je-li kouř ignorován, může se usazovat na laserovou optiku, což poškozuje objektiv a zhoršuje kvalitu značení.
2. Zdravotní a bezpečnostní - Částice generované z většiny materiálů mají rozměry menší než mikron, což při vdechování ohrožuje zdraví, a některé materiály produkují škodlivé plyny, před nimiž je třeba operátory rovněž chránit.

Odsávací zařízení Bofa řady AD jsou vhodná k odsávání prachu a kouře z aplikací značkování laserem, zachycování kouře ve vícestupňovém filtračním systému a vracení čistého vzduchu zpět na pracoviště.

Upozorňujeme, že média použitá v plynovém filtru v této jednotce jsou schopna pohlcovat mnoho organických složek. Je však odpovědností uživatele zajistit, aby byl filtr vhodný pro konkrétní aplikaci, v níž má být použit.
