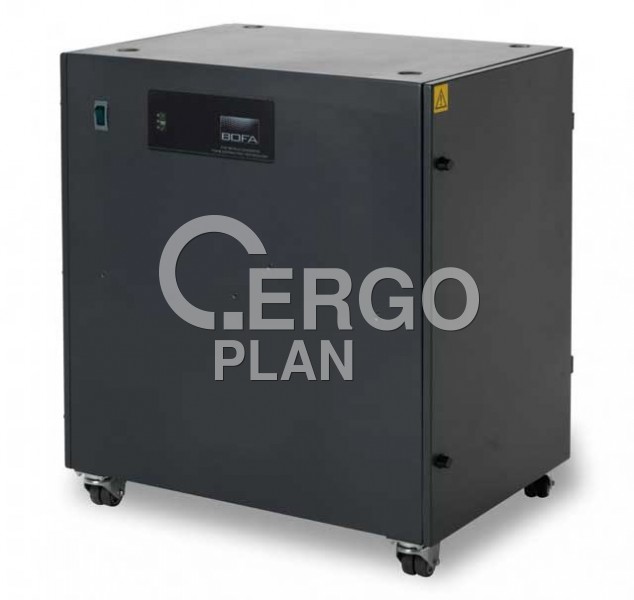

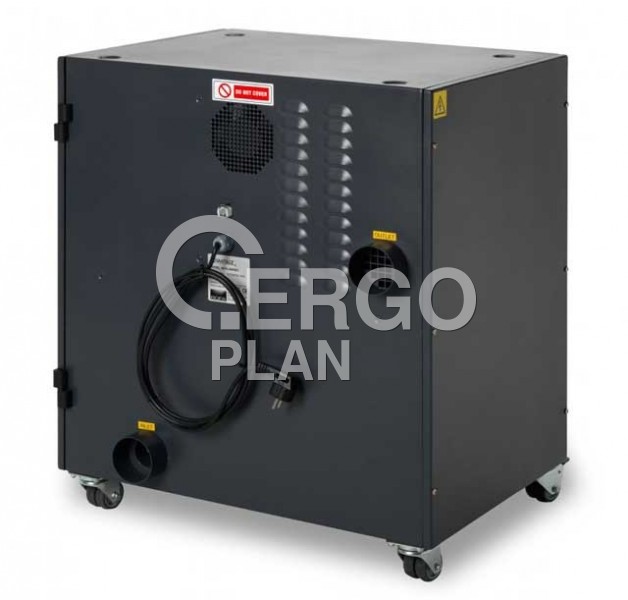

Odsávací zařízení AD Base 3 barva

• Odsávací jednotka navržená speciálně pro VersaLaser zařízení.
• Rozměry přístroje umožňují umístění VersaLaser přímo na filtr.
• Špičkové odsávací zařízení pro průmyslové laserové gravírování.
• Pokročilý odsávací systém navržený tak, aby řada laserových rytců mohla sedět přímo na horní části odsavače.
• Efektivně zdvojnásobuje pracovní plochu stanice.
• Všechny jednotky řady Base mají možnost kompaktní instalace kompresoru na desce.
• Průmyslové odsávání vzduchu a filtrace částic.
• Odsávací zařízení se dodává spolu se soupravou hadic.
• Odsávání prachu a kouře vzniklého prací laserových zařízení.

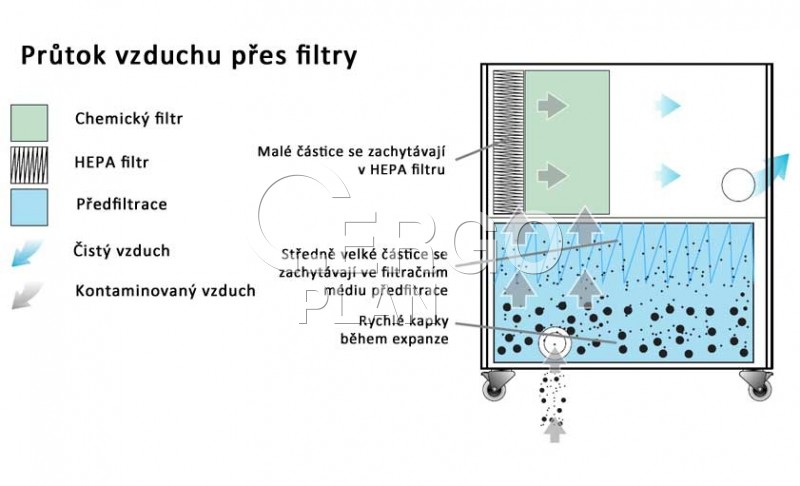

• Odsávací zařízení obsahuje 2 filtry: DeppPleat DUO předfiltrace, kombinovaný filtr.

Vlastnosti odsávacího zařízení:

• Nízká úroveň hlučnosti.
• Indikátor stavu filtru.
• DeepPleat DUO předfiltrace.
• Kryt z měkké oceli pokryté práškovou barvou.
• Účinnost DeepPleat DUO předfiltrace F8 (95% při velikosti částic 0,9 mikronů).
• Účinnost kombinovaného filtru H13 (99,997% při velikosti částic 0,3 mikronů).
• Souprava hadic 75 - 75 mm.

Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• Rozhraní 24 V Stop / Start.
• Vestavěný kompresor.
• Signalizace výměny filtru / selhání systému
• VOC plynové senzory.

Typické aplikace:

• Gravírování.

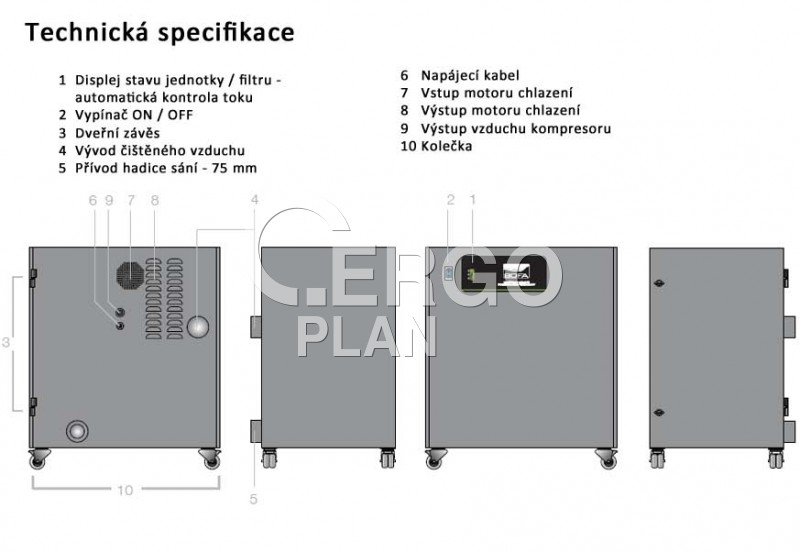

Technická data:

• Rozměry: 680 x 470 x 770 (š x h x v) mm.
• Konstrukce krytu: měkká ocel pokrytá práškovou barvou.
• Průtok vzduchu / tlak: 180 m³/hod / 30 mbar.
• Napájení: 230 V 1ph 50/60 Hz, proud při plném zatížení 0,9 A / 0,35 kW.
• Hlučnost: < 56 dB při typické provozní rychlosti.
• Průměr přívodu pro hadici sání: 100 mm.
• Hmotnost: 65 kg.

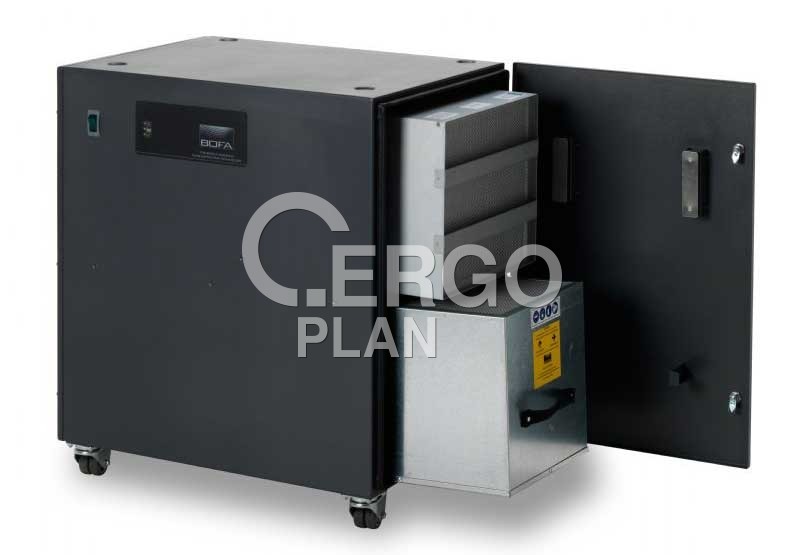

Náhradní filtry:

• DeepPleat DUO předfiltrace: filtr A1030045.
  • Povrch filtru: cca 12 m².
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: F8 (95% při velikosti částic 0,9 mikrony).
  • Kryt filtru: měkká ocel.
• Kombinovaný filtr: filtr A1030050.
  • Povrch filtru: cca 2,75 m².
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: maxizáhyby.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Ošetřené aktivní uhlí: 9 kg.
  • Kryt filtru: měkká ocel.

Sada hadic 75 - 75 mm - A1020017:

• 1,5 m 75 mm flexibilní hadice.
• 2 x připojovací manžety.
• 75 mm - 75 mm sada.

Odsávací technologie pro laserová zařízení Bofa a filtrační odsávací systémy jsou určeny pro aplikace, u kterých dochází ke generování částic a plynných organických sloučenin během laserového značení, kódování či gravírování.

Lasery jsou v dnešní době základních průmyslovým nástrojem pro řezání, značení, gravírování či svařování široké škály materiálů. Nejčastějším materiálem jsou kovy, avšak jsou rychle doháněny organickými materiály (plasty, papír, dřevo). Prakticky během všech výše uvedených operacích je díky laserovému tepelnému rozkladu podkladového materiálu ve větší či menší míře vylučována určitá forma prachu. Tento prach je tvořen směsí částic a plynné hmoty.

Prach z materiálů, jako jsou kov nebo sklo, je především částicový, přičemž většina těchto částic má velikost menší než 1 mikron. Organické materiály, zejména plasty, produkují mnohem složitější výpary. Většina částic má kulovitý tvar a zhruba 90% je menších než 1 mikron. Tyto částice spadají do respirabilního rozsahu a je třeba je odstranit z pracovního prostředí, aby se zabránilo bronchitidě nebo poškození plic.

Existují dva hlavní důvody pro zachycování kouře a prachu z laserového zařízení:

1. Provozní - Je-li kouř ignorován, může se usazovat na laserovou optiku, což poškozuje objektiv a zhoršuje kvalitu značení.
2. Zdravotní a bezpečnostní - Částice generované z většiny materiálů mají rozměry menší než mikron, což při vdechování ohrožuje zdraví, a některé materiály produkují škodlivé plyny, před nimiž je třeba operátory rovněž chránit.

Odsávací zařízení Bofa řady AD jsou vhodná k odsávání prachu a kouře z aplikací značkování laserem, zachycování kouře ve vícestupňovém filtračním systému a vracení čistého vzduchu zpět na pracoviště.

Upozorňujeme, že média použitá v plynovém filtru v této jednotce jsou schopna pohlcovat mnoho organických složek. Je však odpovědností uživatele zajistit, aby byl filtr vhodný pro konkrétní aplikaci, v níž má být použit.
