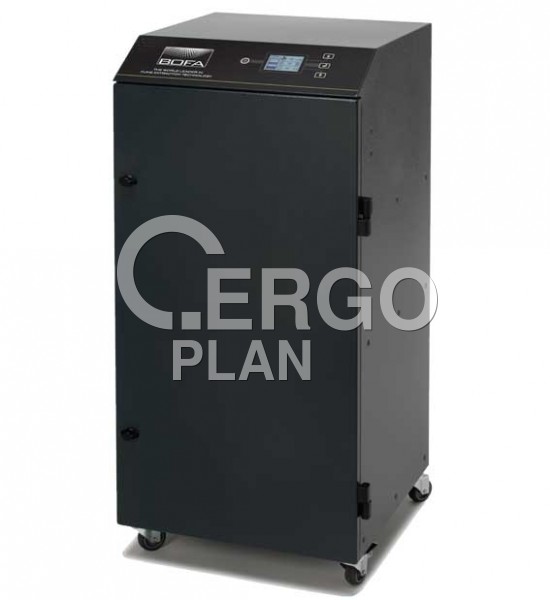

Odsávací zařízení AD ORACLE IQ PC, barva, 24V SS, O/R, FCS 75%

Odsávací jednotka se zabudovaným volitelným příslušenstvím:

• 24V Start Stop (SS) - jednotku lze spustit a zastavit z počítače.
• O/R - můžete si vybrat, zda chcete spustit a zastavit pomocí jednotky nebo pomocí počítače.
• FCS 75 % - signál výměny filtru značí zaplnění filtru na úrovni 75 %.

Vlastnosti odsávacího zařízení AD ORACLE IQ

• Kompletní, globální řešení pro vysoce výkonné, laserové odsávání
• Nejpokročilejší systém odsávání laserového kouře obohacený o operační systém iQ.
• Systém odsávání zceluje řadu unikátních funkcí do jednoho kompaktního celku.
• Průmyslové odsávání vzduchu a filtrace částic.
• Automatická detekce napětí umožňuje použití přístroje kdekoliv na světě.
• Technologie filtru "Reverse Flow" zvyšuje výkon filtru a zajišťuje jeho delší životnost.
• Automatická kontrola toku vzduchu umožňuje uživateli nastavení správného průtoku vzduchu, což snižuje hlučnost a chrání jak kombinovaný filtr, tak DeepPleat DUO předfiltraci, která má působivou plochu 12 m².
• Patentovaná technologie předfiltrace DeepPleat DUO.
• Odsávání prachu a kouře vzniklého prací laserových zařízení.
• Odsávací zařízení navržené tak, aby bylo cenově efektivní pro lehké a střední provozy.

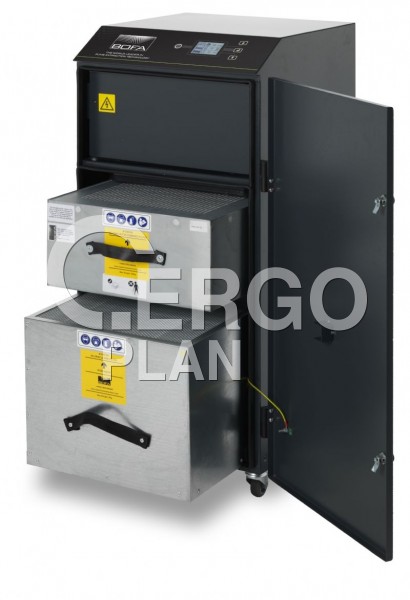

• Odsávací zařízení obsahuje 2 filtry: DeppPleat DUO předfiltrace, kombinovaný filtr.

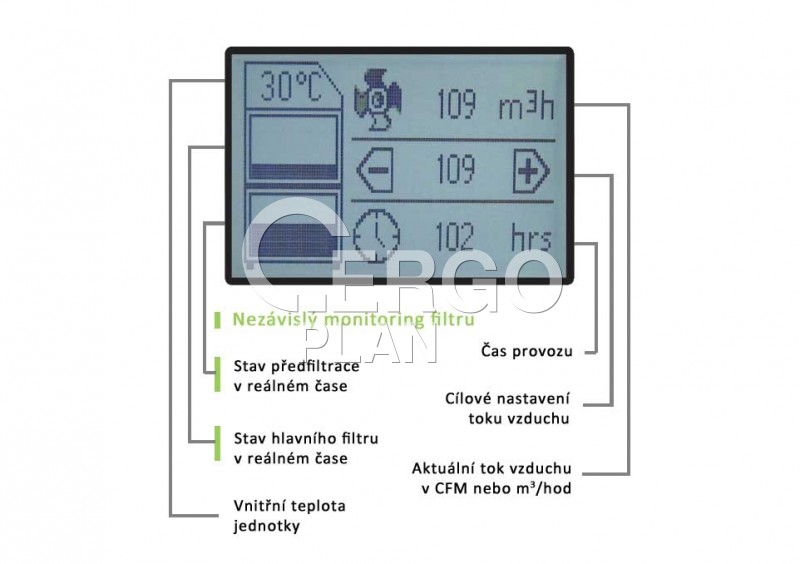

Operační systém iQ:

• Vystupuje na dvou různých úrovních.
• Zatímco operátoři těží ze snadné obsluhy a srozumitelnosti dat v reálném čase, systém také poskytuje vyrovnávací paměť pro analytická data.
• Vyrovávací cache paměť umožňuje uživatelům stahovat provozní parametry pro účely hodnocení.
• Systém iQ zvyšuje výkon a bezpečnostní parametry na novou úroveň a zajišťuje, aby byly prostoje údržby a náklady na vlastnictví omezeny na minimum.

Vlastnosti odsávacího zařízení:

• Automatická detekce napětí (100 - 230 V).
• Automatická kontrola toku vzduchu.
• Technologie filtru Reverse flow.
• Nízká úroveň hlučnosti.
• Dlouhá životnost filtrů, nízké náklady na výměnu filtrů.
• Displej s vysokým kontrastem.
• Čtení dat o toku vzduchu v reálném čase.
• Nezávislý monitoring stavu filtru.
• Upozornění na stav filtru.
• "Run safe" operace.
• Dálková diagnostika přes USB.
• DeepPleat DUO předfiltrace.
• Kryt z měkké oceli pokryté práškovou barvou.
• Účinnost DeepPleat DUO předfiltrace F8 (95% při velikosti částic 0,9 mikronů).
• Účinnost kombinovaného filtru H13 (99,997% při velikosti částic 0,3 mikronů).

Další volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• VOC plynové senzory.
• Vestavěný kompresor.
• Volitelné médium filtru.

Typické aplikace:

• Lasery.
• Svařování.
• Kódování.
• Řezání.
• Značení.
• Vrtání.
• Gravírování.

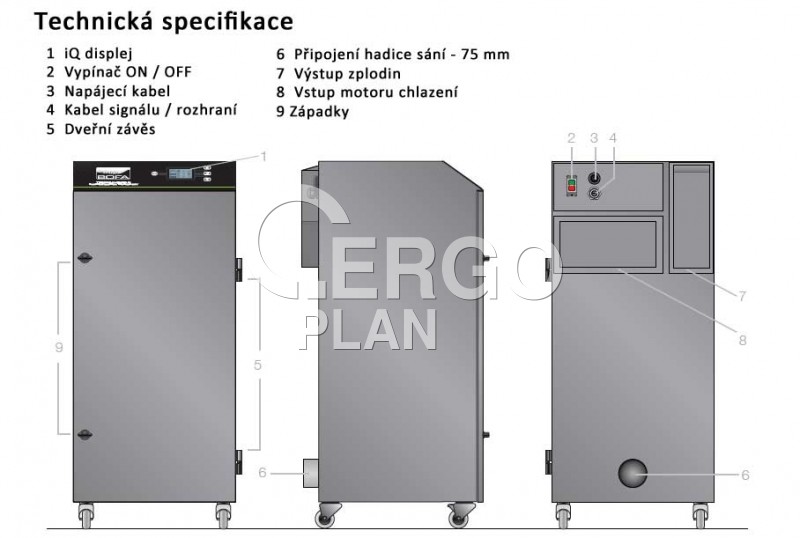

Technická data:

• Rozměry: 440 x 515 x 975 (š x h x v) mm.
• Konstrukce krytu: měkká ocel pokrytá práškovou barvou.
• Průtok vzduchu / tlak: 380 m³/hod / 96 mbar.
• Napájení: 100 - 230 V 1ph 50/60 Hz, proud při plném zatížení: 12,5 A / 1,1 kW.
• Hlučnost: < 60 dB při typické provozní rychlosti.
• Průměr přívodu pro hadici sání: 75 mm.
• Hmotnost: 65 kg.
• Pracovní teplota: 5 °C - 40 °C.
• Pracovní vlhkost: max. 80 % RH nad 31 °C, max. 50 % RH při 40 °C.

Náhradní filtry:

• DeepPleat DUO předfiltrace: filtr A1030156.
  • Povrch filtru: cca 12 m².
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: F8 (95% při velikosti částic 0,9 mikrony).
  • Kryt filtru: zintec měkká ocel.
• Kombinovaný filtr: filtr A1030155.
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Ošetřené aktivní uhlí: 15 kg.
  • Kryt filtru: zintec měkká ocel.

Odsávací technologie pro laserová zařízení Bofa a filtrační odsávací systémy jsou určeny pro aplikace, u kterých dochází ke generování částic a plynných organických sloučenin během laserového značení, kódování či gravírování.

Lasery jsou v dnešní době základních průmyslovým nástrojem pro řezání, značení, gravírování či svařování široké škály materiálů. Nejčastějším materiálem jsou kovy, avšak jsou rychle doháněny organickými materiály (plasty, papír, dřevo). Prakticky během všech výše uvedených operacích je díky laserovému tepelnému rozkladu podkladového materiálu ve větší či menší míře vylučována určitá forma prachu. Tento prach je tvořen směsí částic a plynné hmoty.

Prach z materiálů, jako jsou kov nebo sklo, je především částicový, přičemž většina těchto částic má velikost menší než 1 mikron. Organické materiály, zejména plasty, produkují mnohem složitější výpary. Většina částic má kulovitý tvar a zhruba 90% je menších než 1 mikron. Tyto částice spadají do respirabilního rozsahu a je třeba je odstranit z pracovního prostředí, aby se zabránilo bronchitidě nebo poškození plic.

Existují dva hlavní důvody pro zachycování kouře a prachu z laserového zařízení:

1. Provozní - Je-li kouř ignorován, může se usazovat na laserovou optiku, což poškozuje objektiv a zhoršuje kvalitu značení.
2. Zdravotní a bezpečnostní - Částice generované z většiny materiálů mají rozměry menší než mikron, což při vdechování ohrožuje zdraví, a některé materiály produkují škodlivé plyny, před nimiž je třeba operátory rovněž chránit.

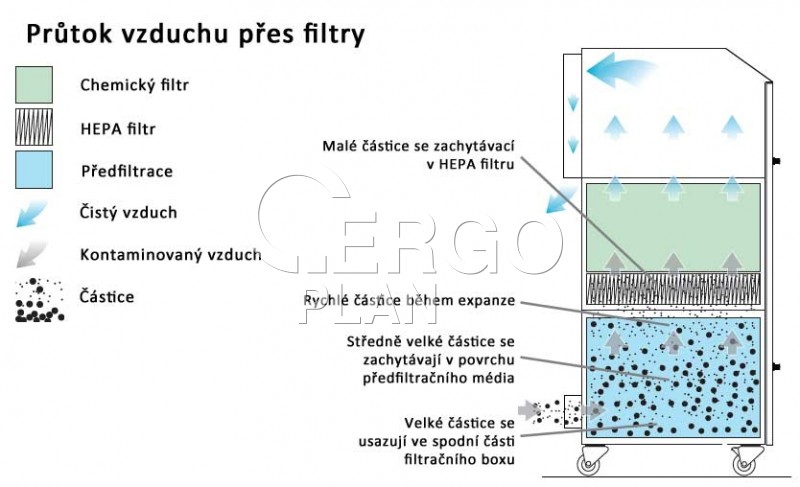

Odsávací zařízení Bofa řady AD jsou vhodná k odsávání prachu a kouře z aplikací značkování laserem, zachycování kouře ve vícestupňovém filtračním systému a vracení čistého vzduchu zpět na pracoviště.

Upozorňujeme, že média použitá v plynovém filtru v této jednotce jsou schopna pohlcovat mnoho organických složek. Je však odpovědností uživatele zajistit, aby byl filtr vhodný pro konkrétní aplikaci, v níž má být použit.
