Odsávací zařízení AD Oracle SA iQ PC, barva

• Kompletní, globální řešení pro vysoce výkonné, laserové odsávání.
• Nejpokročilejší systém odsávání laserového kouře.
• Systém zceluje řadu unikátních funkcí do jednoho kompaktního celku.
• Průmyslové odsávání vzduchu a filtrace částic.
• Revoluční Automatická detekce napětí umožňuje použití přístroje kdekoliv na světě.
• Technologie filtru "Reverse Flow (RFA)" zvyšuje výkon filtru a zajišťuje jeho delší životnost.
• Automatická kontrola toku vzduchu umožňuje uživateli nastavení správného průtoku vzduchu, což snižuje hlučnost a chrání jak kombinovaný filtr, tak DeepPleat DUO předfiltraci, která má plochu 3,15 m².
• Pokročilá technologie karbonového filtru (ACF).
• Odsávání prachu a kouře vzniklého prací laserových zařízení.
• Odsávací zařízení navržené tak, aby bylo cenově efektivní pro lehké a střední provozy.

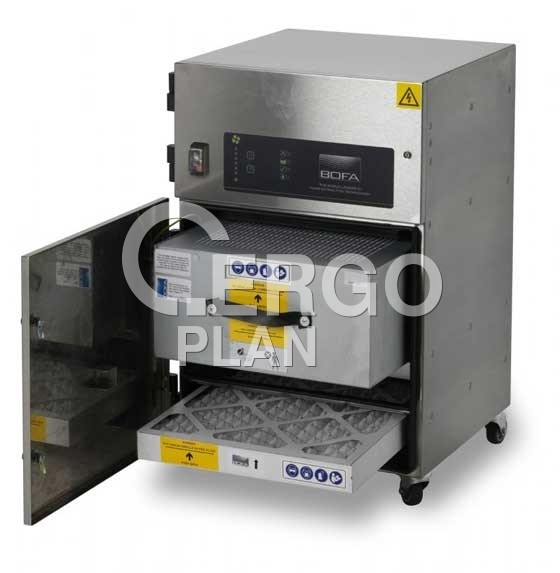

• Odsávací zařízení obsahuje 2 filtry: předfiltrace, kombinovaný filtr.

Vlastnosti odsávacího zařízení:

• Automatická detekce napětí (100 - 230 V).
• Automatická kontrola toku vzduchu.
• Technologie filtru Reverse flow.

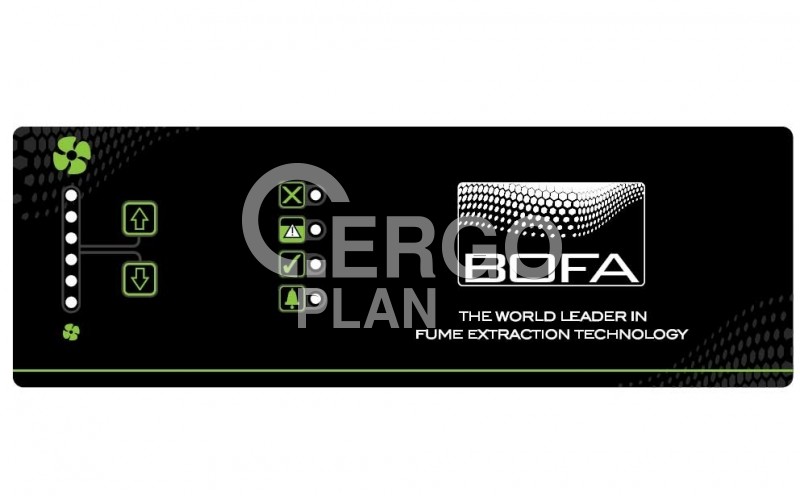

• Vysoce kontrastní displej.
• Nízká úroveň hlučnosti.
• Dlouhá životnost filtrů, nízké náklady na výměnu filtrů.
• Malé rozměry.
• Real time zobrazení toku vzduchu.
• Varování stavu filtru.
• Nezávislé monitorování stavu filtru.
• Bezpečnostní operace (filtry musejí být instalovány správně).
• Vzdálená diagnostika dat pomocí USB.
• Nízkonákladová výměna filtrů.
• Uzamykatelná kolečka.
• Kryt z oceli pokryté práškovou barvou.
• Účinnost předfiltrace F8 (95% při velikosti částic 0,9 mikronů).
• Účinnost kombinovaného filtru H13 (99,997% při velikosti částic 0,3 mikronů).

Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• VOC plynové senzory.
• Propojení s hostitelským laserem.
• Rozhraní 24 V Stop / Start.
• Signalizace výměny filtru / selhání systému.
• Volitelné médium filtru.

Typické aplikace:

• Lasery.
• Svařování.
• Kódování.
• Řezání.
• Značení.
• Vrtání.
• Gravírování.

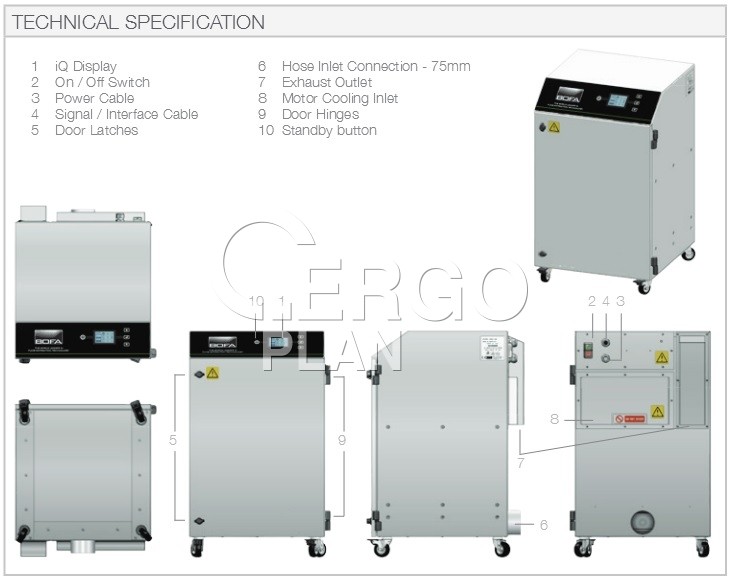

Technická data:

• Rozměry: 450 x 515 x 745 (š x h x v) mm.
• Konstrukce krytu: měkká ocel pokrytá práškovou barvou.
• Průtok vzduchu / tlak: 380 m³/hod / 96 mbar.
• Napájení: 100 - 230 V 1ph 50/60 Hz, proud při plném zatížení: 12,5 A / 1,1 kW.
• Hlučnost: < 60 dB při typické provozní rychlosti.
• Průměr přívodu pro hadici sání: 75 mm.
• Hmotnost: 58 kg.

Náhradní filtry:

• Předfiltrace: filtr A1030344.
  • Povrch filtru: cca 3,15 m².
  • Materiál filtru: borosilikát.
  • Konstrukce filtru: skládané záhyby.
  • Účinnost filtru: F8 (95% při velikosti částic 0,9 mikronů).
  • Kryt filtru: lepenka.
• Kombinovaný filtr: filtr A1030155.
  • Materiál filtru: borosilikát.
  • Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Ošetřené aktivní uhlí: 15 kg.
  • Kryt filtru: zintec měkká ocel.

Odsávací technologie pro laserová zařízení Bofa a filtrační odsávací systémy jsou určeny pro aplikace, u kterých dochází ke generování částic a plynných organických sloučenin během laserového značení, kódování či gravírování.

Lasery jsou v dnešní době základních průmyslovým nástrojem pro řezání, značení, gravírování či svařování široké škály materiálů. Nejčastějším materiálem jsou kovy, avšak jsou rychle doháněny organickými materiály (plasty, papír, dřevo). Prakticky během všech výše uvedených operacích je díky laserovému tepelnému rozkladu podkladového materiálu ve větší či menší míře vylučována určitá forma prachu. Tento prach je tvořen směsí částic a plynné hmoty.

Prach z materiálů, jako jsou kov nebo sklo, je především částicový, přičemž většina těchto částic má velikost menší než 1 mikron. Organické materiály, zejména plasty, produkují mnohem složitější výpary. Většina částic má kulovitý tvar a zhruba 90% je menších než 1 mikron. Tyto částice spadají do respirabilního rozsahu a je třeba je odstranit z pracovního prostředí, aby se zabránilo bronchitidě nebo poškození plic.

Existují dva hlavní důvody pro zachycování kouře a prachu z laserového zařízení:

1. Provozní - Je-li kouř ignorován, může se usazovat na laserovou optiku, což poškozuje objektiv a zhoršuje kvalitu značení.
2. Zdravotní a bezpečnostní - Částice generované z většiny materiálů mají rozměry menší než mikron, což při vdechování ohrožuje zdraví, a některé materiály produkují škodlivé plyny, před nimiž je třeba operátory rovněž chránit.

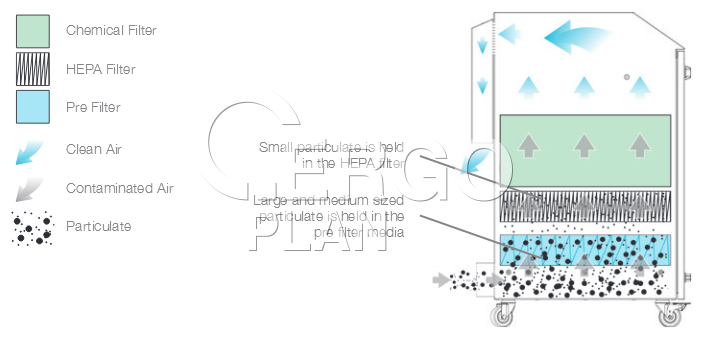

Odsávací zařízení Bofa řady AD jsou vhodná k odsávání prachu a kouře z aplikací značkování laserem, zachycování kouře ve vícestupňovém filtračním systému a vracení čistého vzduchu zpět na pracoviště.

Upozorňujeme, že média použitá v plynovém filtru v této jednotce jsou schopna pohlcovat mnoho organických složek. Je však odpovědností uživatele zajistit, aby byl filtr vhodný pro konkrétní aplikaci, v níž má být použit.
