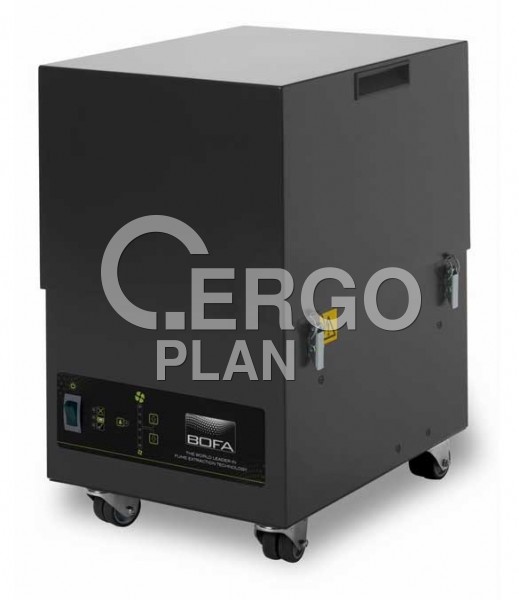

Odsávací zařízení AD Universal barva

• Kompaktní odsávací systém  určený pro malá průmyslová prostředí a lehké laserovací kódovací aplikace.
• Průmyslové odsávání vzduchu a filtrace částic.
• Odsávání prachu a kouře vzniklého prací laserových zařízení.
• Odsávací zařízení navržené tak, aby bylo cenově efektivní pro lehké a střední provozy.

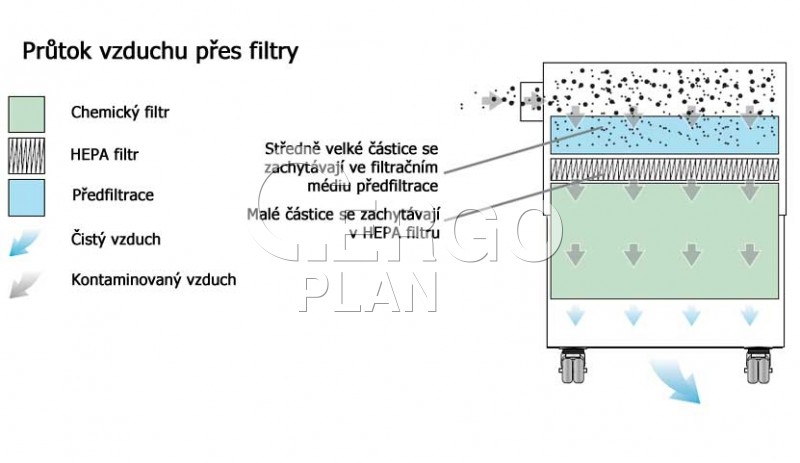

• Odsávací zařízení obsahuje 2 filtry: DeepPleat předfiltrace, kombinovaný filtr.

Vlastnosti odsávacího zařízení:

• Digitání řízení rychlosti.
• DeepPleat technologie filtrů.
• Indikátor stavu filtru.
• Nízká úroveň hlučnosti.
• Dlouhá životnost filtrů, nízké náklady na výměnu filtrů.
• Malé rozměry.
• Kryt z oceli pokryté práškovou barvou.
• Účinnost předfiltrace F8 (95% při velikosti částic 0,9 mikrony).
• Účinnost kombinovaného filtru H13 (99,997% při velikosti částic 0,3 mikronů).

Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• VOC plynové senzory.
• Rozhraní 24 V Stop / Start.
• Signalizace výměny filtru / selhání systému.

Typické aplikace:

• Lasery.
• Svařování.
• Kódování.
• Řezání.
• Značení.
• Vrtání.
• Gravírování.

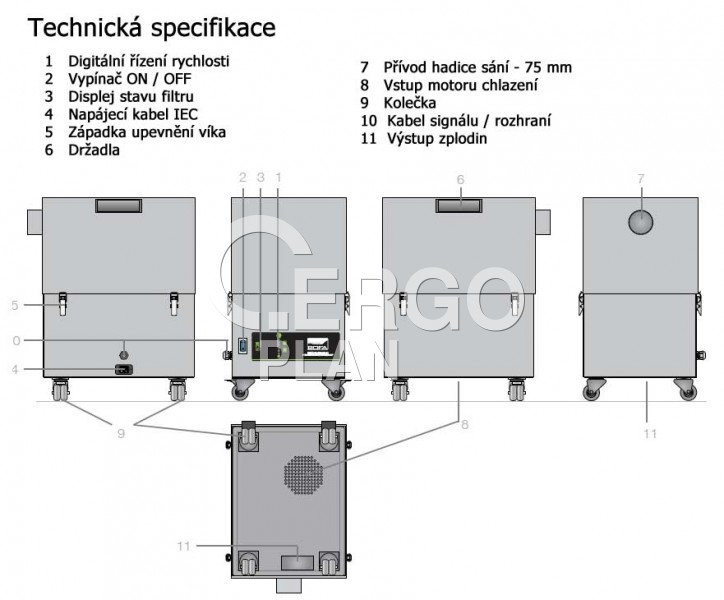

Technická data:

• Rozměry: 355 x 520 x 625 (š x h x v) mm.
• Konstrukce krytu: měkká ocel pokrytá práškovou barvou.
• Průtok vzduchu / tlak: 380 m³/hod / 96 mbar.
• Napájení: 90 - 257 V 1ph 50/60 Hz, proud při plném zatížení: 12,5 A / 1,1 kW.
• Hlučnost: < 60 dB při typické provozní rychlosti.
• Průměr přívodu pro hadici sání: 75 mm.
• Hmotnost: 50 kg.

Náhradní filtry:

• Předfiltrace: DeepPleat filtr A1030167.
  • Povrch filtru: cca 6 m².
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: 100 mm maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: F8 (95% při velikosti částic 0,9 mikrony).
• Kombinovaný filtr: filtr A1030166.
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: 50 mm maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Ošetřené aktivní uhlí: 11 kg.
  • Kryt filtru: zintec měkká ocel.

Odsávací technologie pro laserová zařízení Bofa a filtrační odsávací systémy jsou určeny pro aplikace, u kterých dochází ke generování částic a plynných organických sloučenin během laserového značení, kódování či gravírování.

Lasery jsou v dnešní době základních průmyslovým nástrojem pro řezání, značení, gravírování či svařování široké škály materiálů. Nejčastějším materiálem jsou kovy, avšak jsou rychle doháněny organickými materiály (plasty, papír, dřevo). Prakticky během všech výše uvedených operacích je díky laserovému tepelnému rozkladu podkladového materiálu ve větší či menší míře vylučována určitá forma prachu. Tento prach je tvořen směsí částic a plynné hmoty.

Prach z materiálů, jako jsou kov nebo sklo, je především částicový, přičemž většina těchto částic má velikost menší než 1 mikron. Organické materiály, zejména plasty, produkují mnohem složitější výpary. Většina částic má kulovitý tvar a zhruba 90% je menších než 1 mikron. Tyto částice spadají do respirabilního rozsahu a je třeba je odstranit z pracovního prostředí, aby se zabránilo bronchitidě nebo poškození plic.

Existují dva hlavní důvody pro zachycování kouře a prachu z laserového zařízení:

1. Provozní - Je-li kouř ignorován, může se usazovat na laserovou optiku, což poškozuje objektiv a zhoršuje kvalitu značení.
2. Zdravotní a bezpečnostní - Částice generované z většiny materiálů mají rozměry menší než mikron, což při vdechování ohrožuje zdraví, a některé materiály produkují škodlivé plyny, před nimiž je třeba operátory rovněž chránit.

Odsávací zařízení Bofa řady AD jsou vhodná k odsávání prachu a kouře z aplikací značkování laserem, zachycování kouře ve vícestupňovém filtračním systému a vracení čistého vzduchu zpět na pracoviště.

Upozorňujeme, že média použitá v plynovém filtru v této jednotce jsou schopna pohlcovat mnoho organických složek. Je však odpovědností uživatele zajistit, aby byl filtr vhodný pro konkrétní aplikaci, v níž má být použit.
