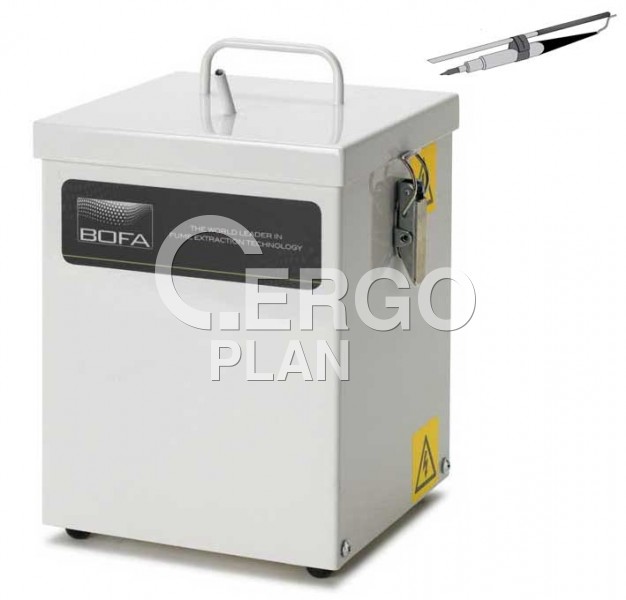

Odsávací zařízení T1 barva
Přesné datum dodání upřesníme e-mailem po odeslání objednávky.
- Elektronické bodové odsávací zařízení pro pájecí aplikace.
- Odsávací jednotka určená především k extrakci kouře generovaného při pájení a v elektronickém průmyslu.
- Špičková vakuová jednotka je určena k odsávání a filtraci výparů či kouře pomocí malých perforovaných hadic a příslušenství.
- Tento odsávací systémy se hodí zejména pro odsávání malých ploch při pájení, od vakuových per či jakýchkoliv jiných aplikací vyžadujících těsnou blízkost mikro odsávání.
- Určen pro jednoho operátora.

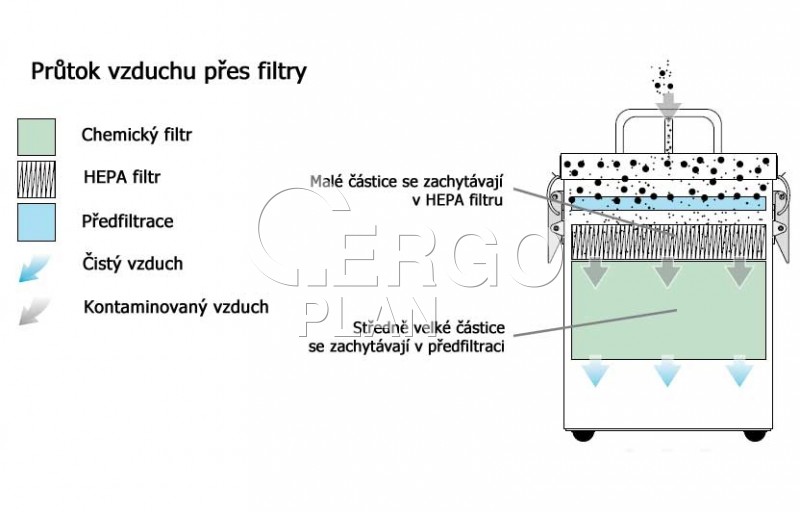

- Technologie odsávání obsahuje dva filtry: předfiltrace, kombinovaný HEPA filtr / vzduchový filtr.
Standardní funkce odsávací jednotky:
- Kompaktní design.
- Špičkové vakuové pumpy.
- Nízká hladina hluku.
- Třistupňová fitrace.
- Účinnost filtrace H13 (99,997% při velikosti části 0,3 mikrony).
Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

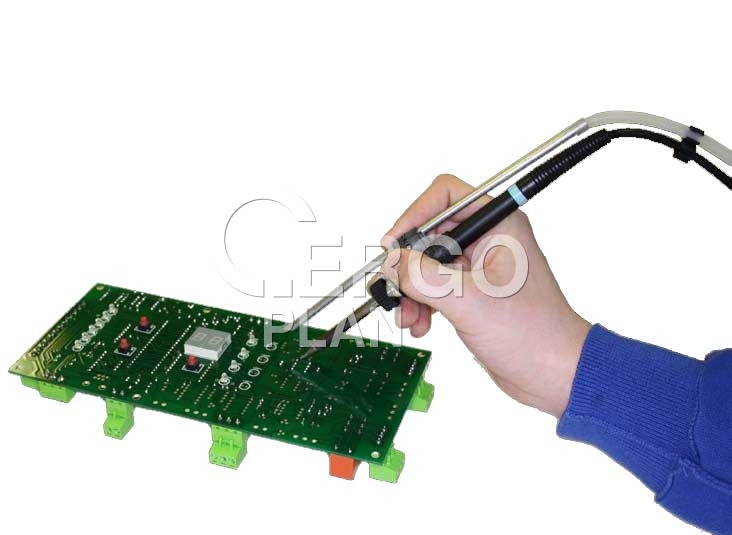

- Sada pro bodové odsávání, která se umisťuje na pájecí ručku - ESD / antistatická verze, běžná verze.

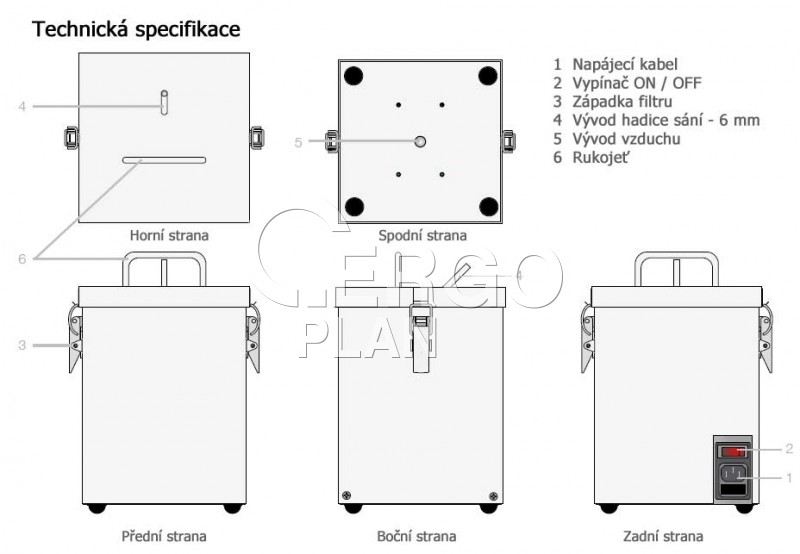

Technické parametry:
- Rozměry: 250 x 171 x 171 mm.
- Provedení krytu: měkká ocel pokrytá práškovou barvou.
- Průtok vzduchu přes vložené filtry (na hrot): 20 - 24 L/M.
- Hlučnost: < 48 dB při typické provozní rychlosti.
- Hmotnost: 5 kg.
- Průměr hadice sání: 6 mm.
- Maximální počet připojených páječek: 1.

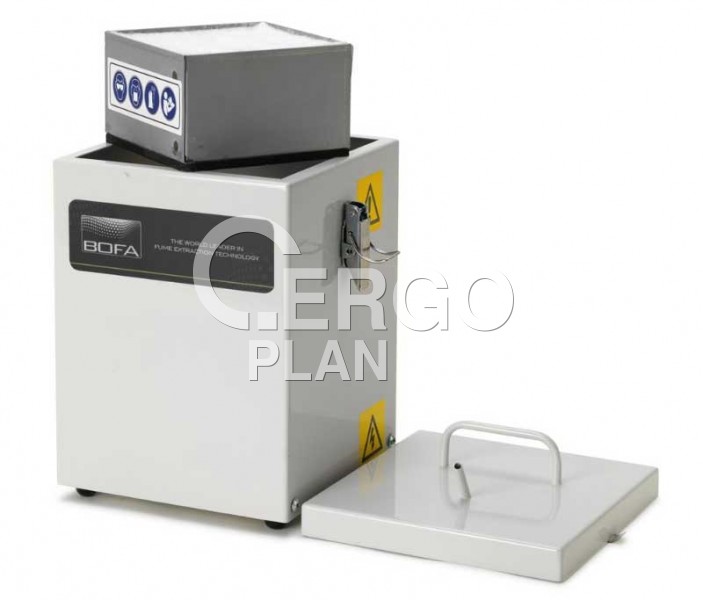

Náhradní filtry:
-
Předfiltrace: filtr A1030087.
- Materiál filtru: skleněné vlákno.
- Účinnost filtru: F7 (85% při velikosti částic 0,8 mikrony).
-
Kombinovaný HEPA / vzduchový filtr: filtr A1030086.
- Materiál filtru: skleněné vlákno.
- Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
- Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
- Vzduchový filtr: ošetřené aktivní uhlí.
Odsávání | Předfiltrace | Kombinovaný filtr |
---|---|---|
T1 | A1030087 | A1030086 |
Odsávací zařízení BOFA jsou navržena pro elektronické pájení, které generuje kouř a prach obsahující pryskyřičné kyseliny a plynné organické sloučeniny. Tyto systémy jsou určeny pro manuální i automatizované procesy včetně pájecí vlny, reflow, selektivního pájení a aplikace s konformní vrstvou.
T1, TVT2 a T15 odsávací zařízení nabízejí bodové odsávání pro bezolovnaté aplikace. Tyto vysokoobjemové jednotky jsou navrženy tak, aby extrahovaly a filtrovaly kouř a nečistoty. Odsávací systémy jsou ideální pro bodové odsávání pájecí pasty, vakuových per, ramen flexi prachu a dalšího množství aplikací, které vyžadují těsnou blízkost mikro odsávání.
T30A, T60 a T100 odsávací systémy jsou navrženy tak, aby odsávaly prach a kouř pomocí malých děrovaných hadic a příslušenství. Tato technologie odsávání je ideální pro bodové odsávání pájecí pasty. Vzhledem k vysoké koncentraci nečistot generovaných více než 100 operátory byly tyto systémy navrženy tak, aby byly jednotky odsávání kompaktní, avšak stále ještě používaly komplexní filtrační systém. S ohledem na tuto skutečnost jednotky obsahují nástroj pro udržení vysoké koncentrace částic v prostoru filtru. Tyto odsávací systémy mají vestavěné tlumení s límcem, které v případě potřeby umožňuje přesměrování nebo externí odvzdušnění filtrovaného vzduchu.
V200 a V250 odsávací zařízení jsou určena především pro plošné odsávání prachu vznikajícího během ručního pájení v elektronickém průmyslu. Tyto přenosné systémy jsou dodávány s odsávacími rameny a montážní sadou, které obsahují vše potřebné pro jednoduché připojení jednoho nebo dvou operátorů. Minimální požadavky na instalaci umožňují jednotkám přesouvání s pracovním stolem, pokud je vyžadována změna rozložení výrobních linek. Nízká hladina hluku a plně komplexní filtrační jednotka jsou ideální pro závody s rychle se měnícími výrobními požadavky.
Největší odsávací jednotky mají kapacitu pro použití na všech automatizovaných pájecích systémech, jako jsou např. reflow pece. Velká kapacita filtrů a obrovské uhlíkové filtry zajišťují dlouhou životnost filtrů a optimální extrakci i při použití bezolovnaté pájky. Nastavitelné a regulované proudění vzduchu zajišťuje konzistentní teplotu uvnitř pájecího stroje / reflow pece po celou dobu životnosti filtrů. Snadno přístupné filtry v odsávacích jednotkách V2000 a V4000 jsou umístěny pod jedinečnými a stylovými V kryty, které poskytují maximální prostor a snadnou výměnu filtrů.
BOFA nabízí širokou škálu odsávacích systémů pro firmy zabývající se strojírenství, elektronikou, tiskem, zubním, farmaceutickým či kosmetickým průmyslem.
- Odsávací zařízení T1 barva E0142A.
- 1 x polštář předfiltrace.
- 1 x kombinovaný HEPA / vzduchový filtr.
- 1 x napájecí kabel.
-
Návod k použití.
Název parametru | Hodnota |
Počet filtrů | 2 |
---|---|
Účinnost filtrů | předfiltr 85% u částic 0,8 mikronů, kombinovaný filtr 99,997% u částic 0,3 mikrony |
Průtok vzduchu | 20 - 24 L/M |
Hlučnost zařízení | < 48 dB |
Rozměry | 171 x 171 x 250 mm |
Hmotnost | 5 kg |

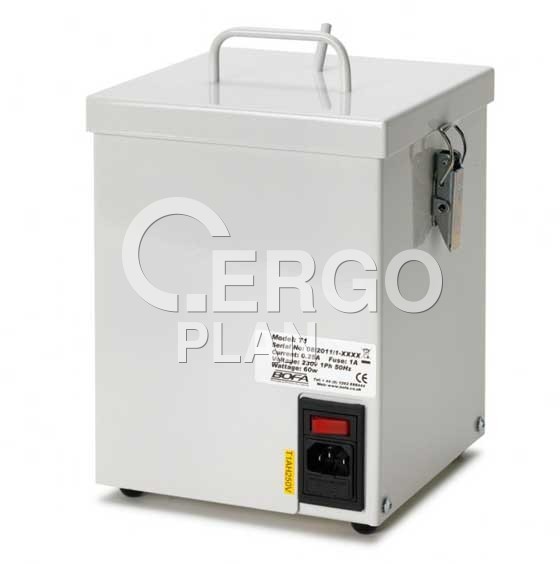

Elektrická data | 230 V 1ph 50/60 Hz, při plném zatížení proud 0,25 A / 40 W |
Provedení krytu | prášková barva |
Standardní filtry | předfiltr A1030087, kombinovaný HEPA / vzduchový filtr A1030086 |
Typ odsávání | bodové |
