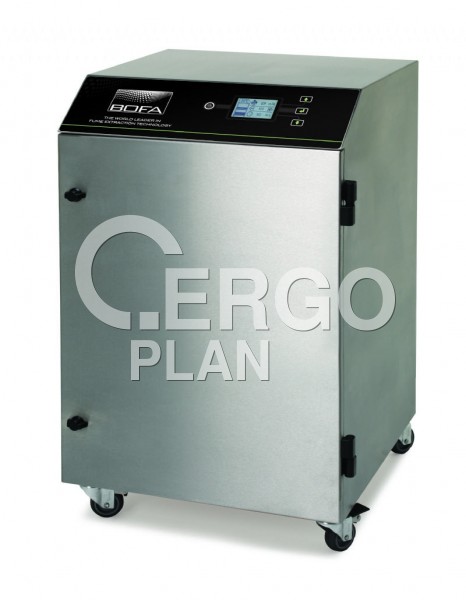

Odsávací zařízení V ORACLE SA nerez

Představujeme Bofa nejvíce technicky vyspělou odsávací jednotku, navrženou speciálně pro uspokojení potřeb elektronického průmyslu. V Oracle SA iQ byl obohacen o iQ operační systém Bofa, RFA a ACF technologii a shlukuje výkonnou řadu jedinečných funkcí do jednoho kompaktního celku.

Operační systém iQ vystupuje na dvou různých úrovních. Provozovatelé mají prospěch ze snadného ovládání a srozumitelnosti informací v reálném čase. Systém navíc poskytuje vyrovnávací paměť pro analyzická data, která umožňují uživatelům stahovat data o výkonu a provozních parametrech pro účely vyhodnocování celého procesu odsávání.

iQ systém zvyšuje výkonnost a bezpečnostní parametry na novou úroveň a zajišťuje, že jsou čas potřebný k údržbě a náklady na vlastnictví jednotky omezeny na minimum.

• Elektronické plošné odsávací zařízení pro aplikace pájení.
• Odsávací jednotka určená především k extrakci kouře generovaného při ručním pájení a v elektronickém průmyslu.
• Kompaktní, nízkonákladový odsávací systém, který je schopen generovat vysoký průtok vzduchu.
• Odsávání může být pohodlně umístěno pod stolem, a to pomocí jednoduché instalační sady.
• Odsávací zařízení určené k odstranění kouře a prachu pro maximálně dva operátory.
• iQ operační systém.
• RFA a ACF technologie.

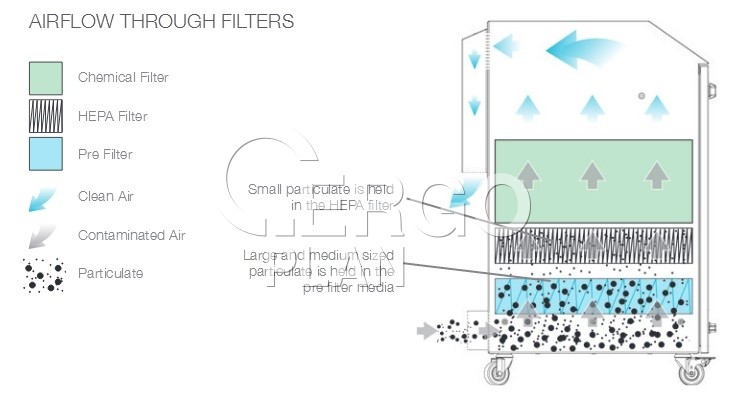

• Technologie odsávání obsahuje dva filtry: předfiltrace, kombinovaný filtr.

Standardní funkce odsávací jednotky:

• iQ operační systém.
• Automatická kontrola toku vzduchu.
• Reverzní technologie toku vzduchu (RFA).
• Pokročilá technologie uhlíkového filtru (ACF).
• Automatické rozpoznání napětí v síti (90 - 257 V) pro globální použití.
• Vysoce kontraství displej.
• Real time zobrazování průtoku vzduchu.
• Varování o stavu filtru.
• Nezávislé monitorování stavu filtru.
• "Run safe" bezpečnostní operace pro kontrolu správného zasunutí filtračních boxů.
• Vzdálená diagnostika dat přes USB.
• Nízkonákladová výměna filtrů.
• Nízká hlučnost.
• Uzamykatelná kolečka.
• Kompaktní rozměry.
• Účinnost předfiltru: F8 (92% při velikosti částic do 0,8 mikronů).
• Účinnost kombinované filtrace: H13 (99,997% při velikosti částic do 0,3 mikronů).
• Provedení krytu: broušená nerezová ocel.

Volitelné vlastnosti (na objednávku):

• VOC senzor.
• Rozhraní.
• Vzdálené rozhraní stop / start.
• Signalizace výměny filtru / systémové chyby.
• Volitelná filtrační média.

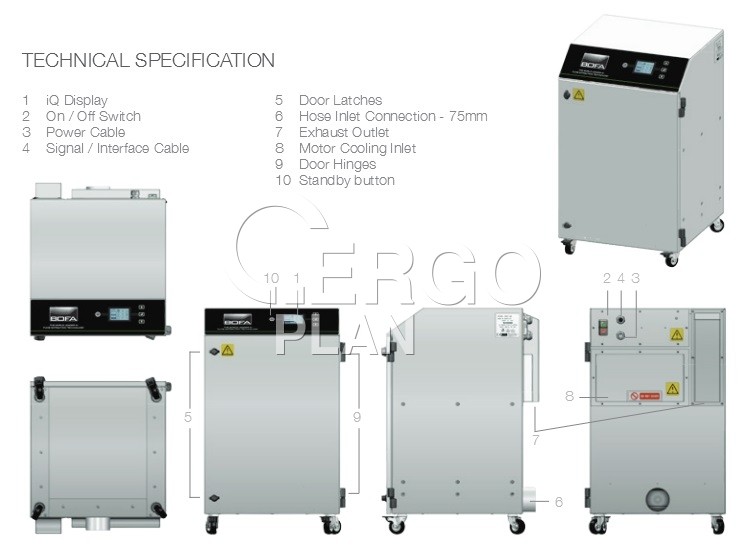

Technické parametry:

• Rozměry: 430 x 515 x 730 mm.
• Provedení krytu: broušená nerezová ocel.
• Průtok vzduchu / tlak: 380 m³/hod / 96 mbar.
• Elektrická data: 90 - 257 V 1ph 50/60 Hz, proud při plném zatížení: 12,5 A / 1,1 kW.
• Hlučnost: < 60 dB při typické provozní rychlosti.
• Hmotnost: 55 kg.
• Průměr hadice sání: 75 mm.

Náhradní filtry:

• Předfiltrace: filtr A1030344.
  • Povrch filtru: cca 30 m².
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: skládané záhyby.
  • Účinnost filtru: F8 (92% při velikosti částic 0,8 mikrony).
  • Kryt filtru: lepenka.
• kombinovaný filtr: filtr A1030297.
  • Povrch filtru: cca 7,5 m².
  • Materiál HEPA filtru: skleněné vlákno.
  • Konstrukce HEPA filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Ošetřené aktivní uhlí: 15 kg.
  • Kryt filtru: zintec měkká ocel.

Odsávací zařízení BOFA jsou navržena pro elektronické pájení, které generuje kouř a prach obsahující pryskyřičné kyseliny a plynné organické sloučeniny. Tyto systémy jsou určeny pro manuální i automatizované procesy včetně pájecí vlny, reflow, selektivního pájení a aplikace s konformní vrstvou.

T1, TVT2 a T15 odsávací zařízení nabízejí bodové odsávání pro bezolovnaté aplikace. Tyto vysokoobjemové jednotky jsou navrženy tak, aby extrahovaly a filtrovaly kouř a nečistoty. Odsávací systémy jsou ideální pro bodové odsávání pájecí pasty, vakuových per, ramen flexi prachu a dalšího množství aplikací, které vyžadují těsnou blízkost mikro odsávání.

T30A, T60 a T100 odsávací systémy jsou navrženy tak, aby odsávaly prach a kouř pomocí malých děrovaných hadic a příslušenství. Tato technologie odsávání je ideální pro bodové odsávání pájecí pasty. Vzhledem k vysoké koncentraci nečistot generovaných více než 100 operátory byly tyto systémy navrženy tak, aby byly jednotky odsávání kompaktní, avšak stále ještě používaly komplexní filtrační systém. S ohledem na tuto skutečnost jednotky obsahují nástroj pro udržení vysoké koncentrace částic v prostoru filtru. Tyto odsávací systémy mají vestavěné tlumení s límcem, které v případě potřeby umožňuje přesměrování nebo externí odvzdušnění filtrovaného vzduchu.

V200 a V250 odsávací zařízení jsou určena především pro plošné odsávání prachu vznikajícího během ručního pájení v elektronickém průmyslu. Tyto přenosné systémy jsou dodávány s odsávacími rameny a montážní sadou, které obsahují vše potřebné pro jednoduché připojení jednoho nebo dvou operátorů. Minimální požadavky na instalaci umožňují jednotkám přesouvání s pracovním stolem, pokud je vyžadována změna rozložení výrobních linek. Nízká hladina hluku a plně komplexní filtrační jednotka jsou ideální pro závody s rychle se měnícími výrobními požadavky.

Největší odsávací jednotky mají kapacitu pro použití na všech automatizovaných pájecích systémech, jako jsou např. reflow pece. Velká kapacita filtrů a obrovské uhlíkové filtry zajišťují dlouhou životnost filtrů a optimální extrakci i při použití bezolovnaté pájky. Nastavitelné a regulované proudění vzduchu zajišťuje konzistentní teplotu uvnitř pájecího stroje / reflow pece po celou dobu životnosti filtrů. Snadno přístupné filtry v odsávacích jednotkách V2000 a V4000 jsou umístěny pod jedinečnými a stylovými V kryty, které poskytují maximální prostor a snadnou výměnu filtrů.

BOFA nabízí širokou škálu odsávacích systémů pro firmy zabývající se strojírenství, elektronikou, tiskem, zubním, farmaceutickým či kosmetickým průmyslem.
