Odsávací zařízení V250, odsávací box FUMECAB 250, HEPA / vzduchový filtr

Odsávací zařízení V250 s HEPA/vzduchovým filtrem

• Elektronické plošné odsávací zařízení pro aplikace pájení.
• Odsávací jednotka určená především k extrakci kouře generovaného při ručním pájení a v elektronickém průmyslu.
• Přenosný systém je dodáván se dvěma extrakčními rameny a instalační sadou.
• Umožňuje připojení dvou operátorů sedících vedle sebe nebo proti sobě.
• Dvojité rameno s montážní sadou pro upevnění ke stolu.
• Unikátní připnutí k montážní desce.
• Dvě  50 mm ESD / antistatická extrační ramena.
• Instalační ohebné a stolní držáky.
• Indikátor blokování filtru.
• Odsávací systém pro výrobní závody, které často mění rozložení výrobních linek.
• Kompaktní odsávací jednotka se dvěma rameny pro odsávání.
• Odsávací zařízení určené k odstranění kouře a prachu pro dva operátory.
• Technologie odsávání obsahuje dva filtry: předfiltrace, kombinovaný filtr.

Standardní funkce odsávací jednotky:

• Unikátní připnutí montážní desky.
• Granulovaný uhlíkový vzduchový filtr.
• Indikátor zablokování filtru.
• Účinnost HEPA filtrace 99,997%.
• Provedení krytu: měkká ocel pokrytá práškovou barvou.

Volitelné funkce (na objednání, montáž lze provést pouze při objednání se základní jednotkou, dodatečná montáž není možná):

• Dálkové ovládání rychlost a vypínač.

Technické parametry:

• Rozměry: 260 x 260 x 380 mm.
• Provedení krytu: měkká ocel pokrytá práškou barvou.
• Průtok vzduchu / tlak: 180 m³/hod / 30 mbar.
• Elektrická data: 230 V 1ph 50/60 Hz, výkon při plném zatížení 0,9 A / 145 W.
• Hlučnost: < 55 dB při typické provozní rychlosti.
• Hmotnost: 10 kg.
• Průměr hadice sání: 75 mm.

Náhradní filtry:

• Předfiltrace: filtr A1030102.
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: polštářek.
  • Účinnost filtru: F7 (96% při velikosti částic 2 mikrony).
• Kombinovaný HEPA / vzduchový filtr: filtr A1030099.
  • Materiál filtru: skleněné vlákno.
  • Konstrukce filtru: maxizáhyby s výztuží zajišťující rovnoměrné rozložení skladů.
  • Účinnost filtru: H13 (99,997% při velikosti částic 0,3 mikrony).
  • Vzduchový filtr: ošetřené aktivní uhlí.
  • Kryt filtru: zintec měkká ocel.

Odsávací zařízení BOFA jsou navržena pro elektronické pájení, které generuje kouř a prach obsahující pryskyřičné kyseliny a plynné organické sloučeniny. Tyto systémy jsou určeny pro manuální i automatizované procesy včetně pájecí vlny, reflow, selektivního pájení a aplikace s konformní vrstvou.

T1, TVT2 a T15 odsávací zařízení nabízejí bodové odsávání pro bezolovnaté aplikace. Tyto vysokoobjemové jednotky jsou navrženy tak, aby extrahovaly a filtrovaly kouř a nečistoty. Odsávací systémy jsou ideální pro bodové odsávání pájecí pasty, vakuových per, ramen flexi prachu a dalšího množství aplikací, které vyžadují těsnou blízkost mikro odsávání.

T30A, T60 a T100 odsávací systémy jsou navrženy tak, aby odsávaly prach a kouř pomocí malých děrovaných hadic a příslušenství. Tato technologie odsávání je ideální pro bodové odsávání pájecí pasty. Vzhledem k vysoké koncentraci nečistot generovaných více než 100 operátory byly tyto systémy navrženy tak, aby byly jednotky odsávání kompaktní, avšak stále ještě používaly komplexní filtrační systém. S ohledem na tuto skutečnost jednotky obsahují nástroj pro udržení vysoké koncentrace částic v prostoru filtru. Tyto odsávací systémy mají vestavěné tlumení s límcem, které v případě potřeby umožňuje přesměrování nebo externí odvzdušnění filtrovaného vzduchu.

V200 a V250 odsávací zařízení jsou určena především pro plošné odsávání prachu vznikajícího během ručního pájení v elektronickém průmyslu. Tyto přenosné systémy jsou dodávány s odsávacími rameny a montážní sadou, které obsahují vše potřebné pro jednoduché připojení jednoho nebo dvou operátorů. Minimální požadavky na instalaci umožňují jednotkám přesouvání s pracovním stolem, pokud je vyžadována změna rozložení výrobních linek. Nízká hladina hluku a plně komplexní filtrační jednotka jsou ideální pro závody s rychle se měnícími výrobními požadavky.

Největší odsávací jednotky mají kapacitu pro použití na všech automatizovaných pájecích systémech, jako jsou např. reflow pece. Velká kapacita filtrů a obrovské uhlíkové filtry zajišťují dlouhou životnost filtrů a optimální extrakci i při použití bezolovnaté pájky. Nastavitelné a regulované proudění vzduchu zajišťuje konzistentní teplotu uvnitř pájecího stroje / reflow pece po celou dobu životnosti filtrů. Snadno přístupné filtry v odsávacích jednotkách V2000 a V4000 jsou umístěny pod jedinečnými a stylovými V kryty, které poskytují maximální prostor a snadnou výměnu filtrů.

BOFA nabízí širokou škálu odsávacích systémů pro firmy zabývající se strojírenství, elektronikou, tiskem, zubním, farmaceutickým či kosmetickým průmyslem.

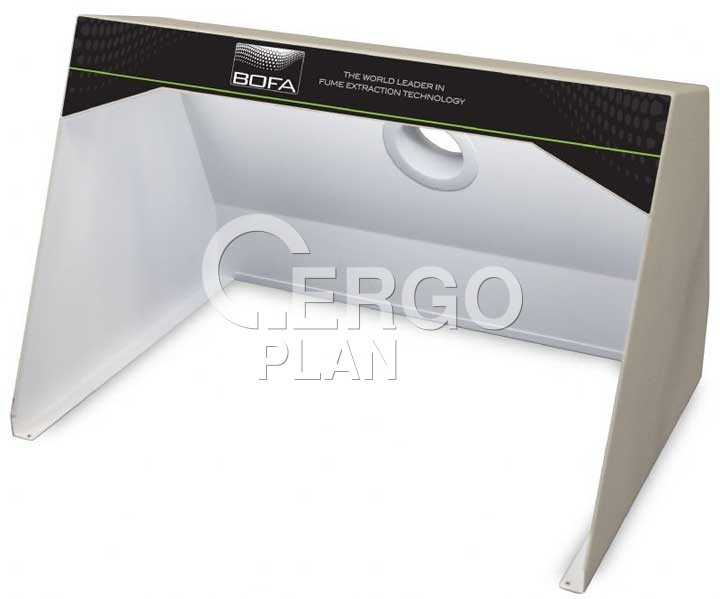

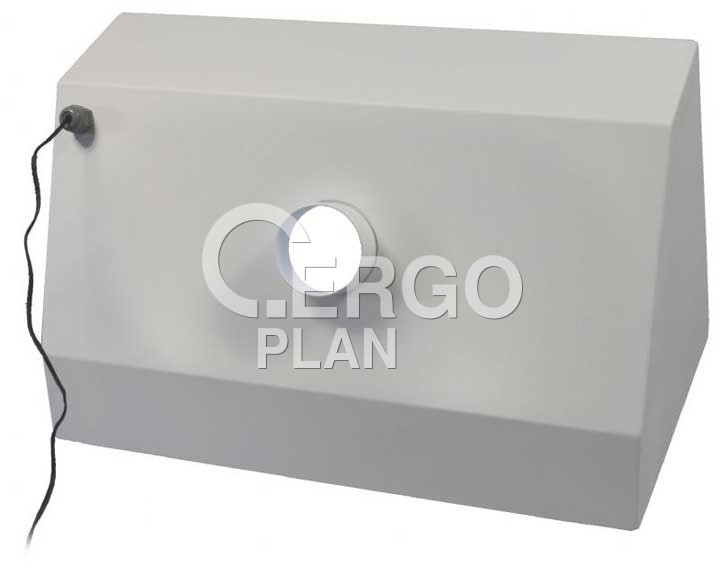

Odsávací box FUMECAB 250

• Kompletní řešení pro odsávání prachu z různých aplikací.
• Částečné odsávací kryty se stávají preferovanou volbou pro ochranu operátorů před výpary generovanými výrobními procesy, jako je ruční  pájení, používání rozpouštědel aj.
• Tyto výrobní procesy produkují škodlivé výpary, které jsou díky odsávacím boxům lépe zachyceny a vyfiltrovány.

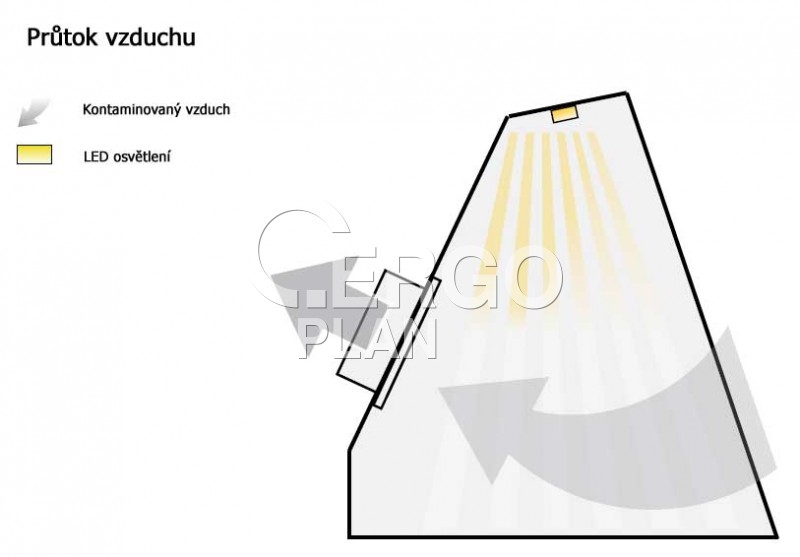

• Odsávací box je záměrně navržen tak, aby poskytoval operátorovi dost prostoru pro práci, ale také zajistil jeho bezpečnost a ochranu zdraví.

Standardní vlastnosti:

• Pásek LED světla.
• Materiál z oceli pokryté bílou práškovou barvou.
• Silná a tuhá konstrukce.
• 1 x 1,5 m ohebné hadice s průměrem 75 mm.

Volitelné příslušenství (na objednávku):

• Odsávací zařízení V250.

Typické aplikace:

• Lepení.
• Čistění pomocí rozpouštědel.
• Pájecí lázně.
• Manipulace s prášky.
• Opravárenské stanice.
• Konformní lakování.

Technická specifikace:

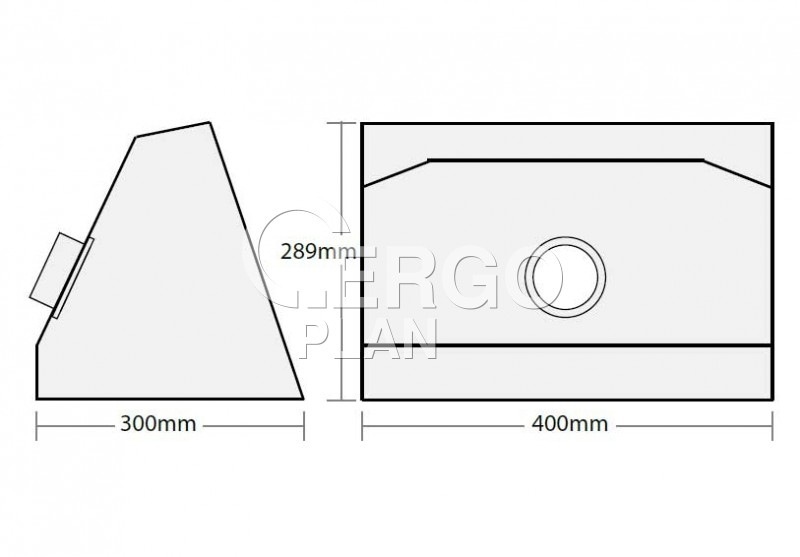

• Rozměry (š x h x v): 400 x 300 x 289 mm.
• Velikost otvoru (š x v): 400 x 265 mm.
• Doporučená rychlost: 0,5 m/s.
• Průměr otvoru pro hadici sání: 75 mm.
• Vhodné odsávací zařízení: V250.

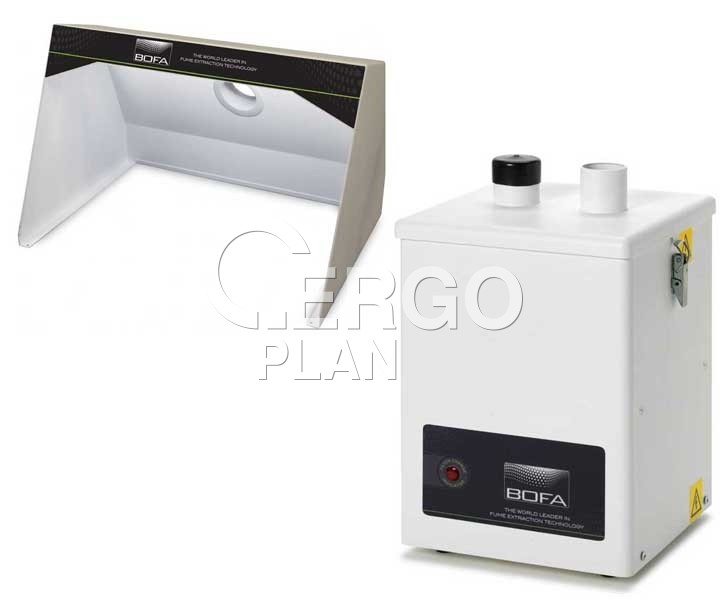

Obsah balení

• Odsávací zařízení V250 barva E0842A.
• Odsávací box FUMECAB 250 A1020127.
• 1 x předfiltrace.
• 1 x kombinovaný HEPA / vzduchový filtr.
• 1 x 1,5 m ohebné hadice s průměrem 75 mm.
• Napájecí kabel.
• Návod k použití.
