OP-019 185 ESD základní systém Flexia

                        Konstrukce ručního mikroskopu pro kontrolu BGA je kompaktní, flexibilní a ergonomická. Zařízení váží pouze 200 gramů včetně objektivu BGA a vestavěného světla LED.
Obj. číslo:
181001030003
Kategorie:

                        Sestavy na kontrolu BGA

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

další OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia OP-019 185 ESD základní systém Flexia

◄ ►

Optický inspekční systém pro kontrolu BGA.
HD kamera s vysokým rozlišením.
Zvětšení 5x - 350x.
ESD / antistatické provedení vhodné do EPA prostor.
Nejmodernější optický kontrolní systém s 5,0 MPx digitální kamerou a optickou sondou.
Kontrola pájených spojů BGA, mBGA, CSP a Flip-Chip SMD.

Systém Flexia BGA poskytuje digitální obrazy s vysokým rozlišením, vynikajícími barvami a kvalitními detaily. Vytváří ostré obrazy pájecích kuliček pod pouzdry BGA 25 mm do mřížky a do montážního odstupu součástky až 50 µm. Zvětšení čoček lze měnit od přibližně 5x (pracovní vzdálenost ~ 50 mm) do 350x (pracovní vzdálenost ~ 0,3 mm).

Systém Flexia BGA je navržen podle požadavků výrobců elektroniky, kladených na flexibilitu, kvalitu obrazu a časovou a cenovou efektivitu. Systém Flexia BGA je chráněn před ESD a schválen pro EPA v souladu s normami EN a IEC.

Inspekční systém pro kontrolu BGA

Modulární optický systém

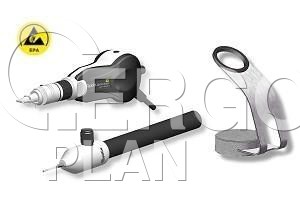

Flexia BGA inspekční systémy jsou modulární a konfigurovatelné. Standardní systém BGA obsahuje Flexia 5.0 MPx kamerový mikroskop se softwarem, čočkami pro boční prohlížení BGA a miniaturní optickou sondou, vestavěné přední a zadní LED osvětletní s elektronickým stmívačem, 1-100x varifikační objektiv pro horní kontrolu desky a speciálně navržený zaměřovací stojan.

Miniaturní BGA sonda pro DPS s vysokou hustotou osázení

Ultra malá BGA sonda s manipulační plochou pouhých 0,4 x 3,4 mm potřebuje kolem komponenty pouze 0,8 mm volného prostoru. Produkuje jasný obraz pájecích ploch pod BGA, µBGA nebo CSP.

Optická inspekce a X-Ray

Flexia BGA může být použita také jako nákladově efektivní alternativa konvenčních X-Ray inspekčních systémů, nebo s nimi může být kombinována. Na rozdíl od tradičních X-Ray systémů umožňuje operátorovi potvrdit tvar pájecích kuliček, přemostění, přebytečného tavidla, mikro trhlin, povrchových vad, abnormalit, nečistot či jiných pájecích vad na BGA komponentách.

	X-RAY inspekce	Optická inspekce
Umístění	•	•
Přemostění	•	•
Zobrazení dutin	•	-
Studené pájené spoje	možné s učením	•
Problémy přetavení	možné s učením	•
Přebytečné tavidlo	-	•
Kontaminace	-	•
Tvar kuliček	-	•

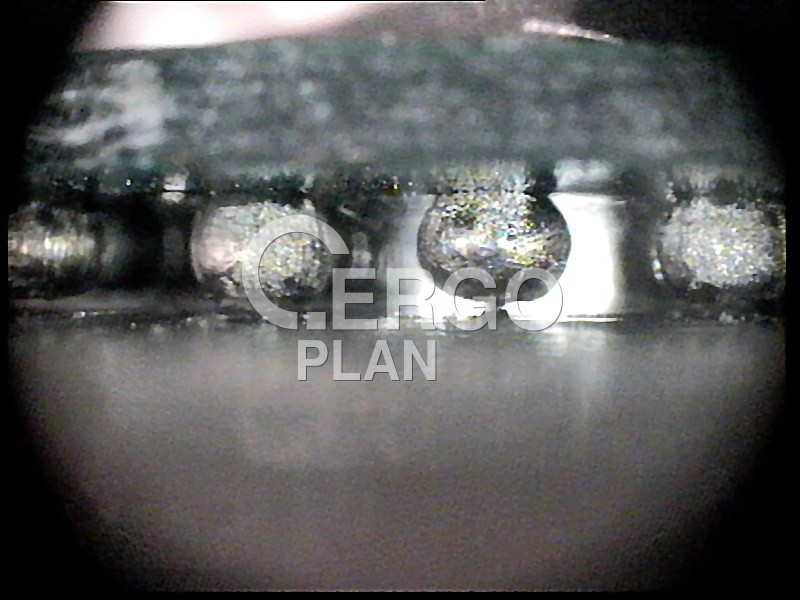

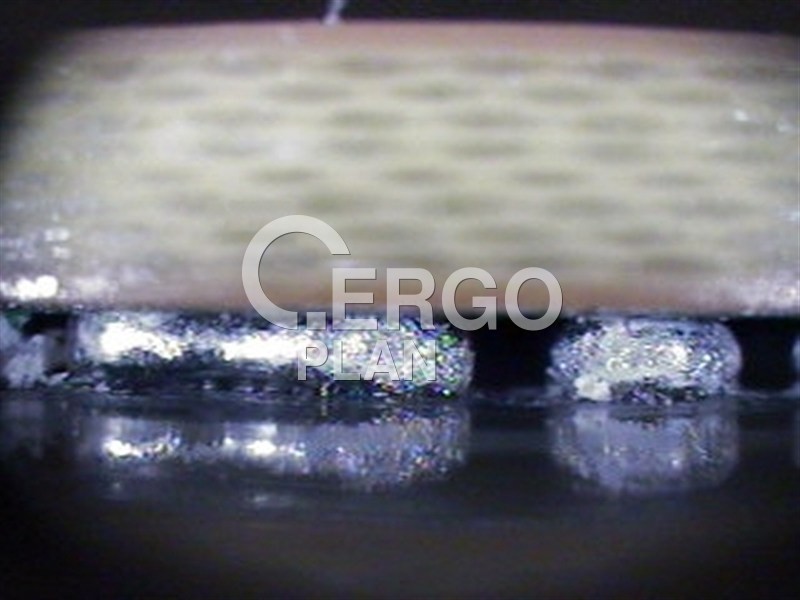

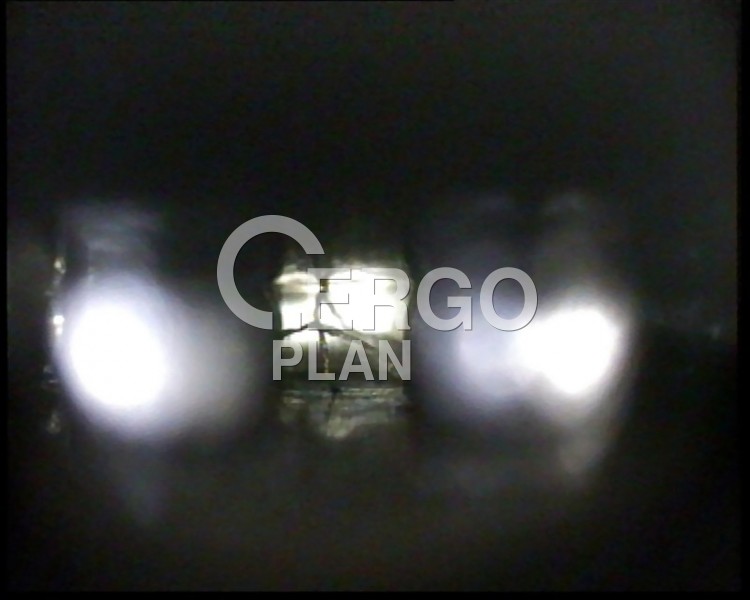

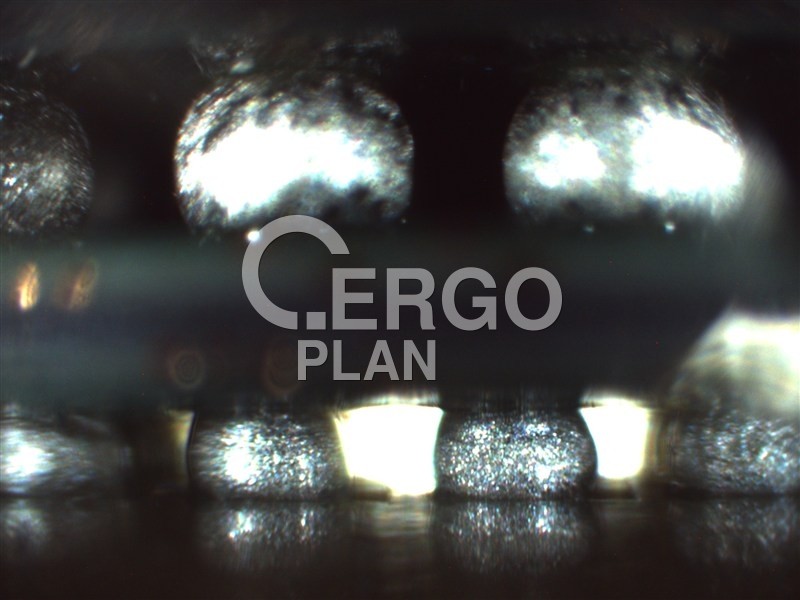

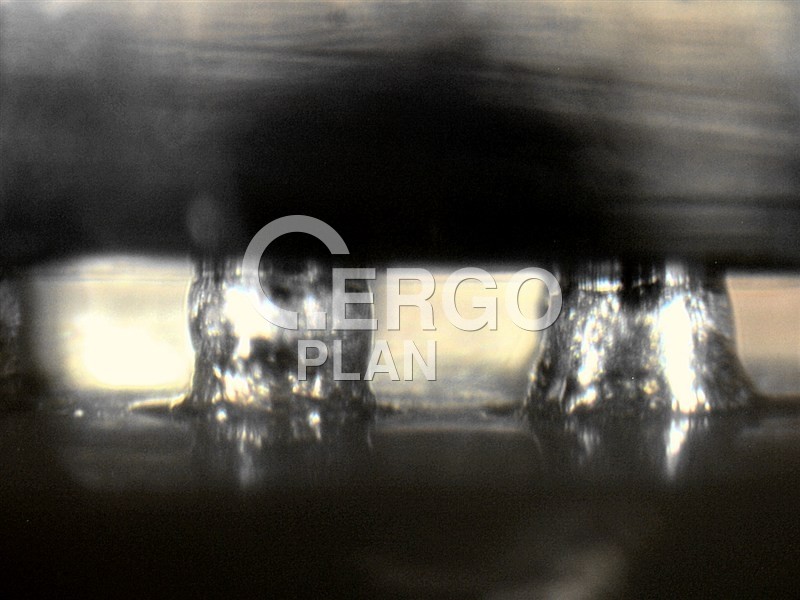

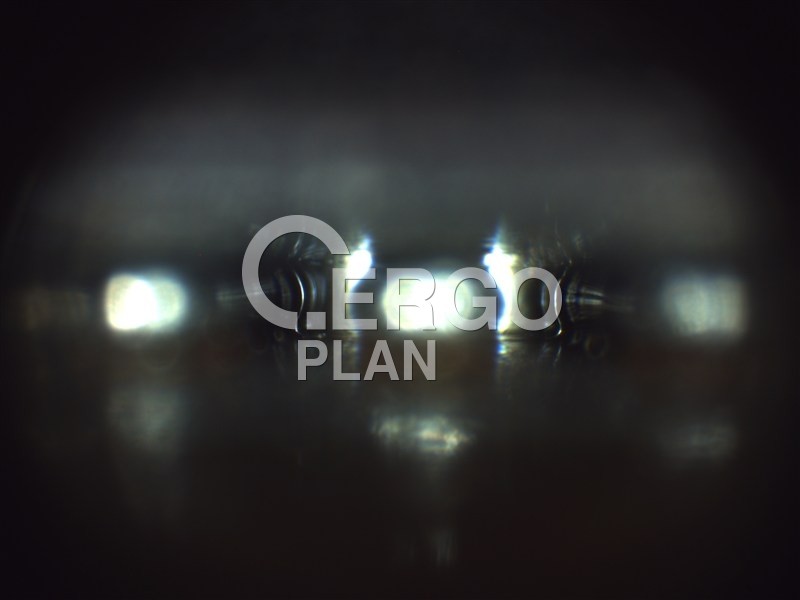

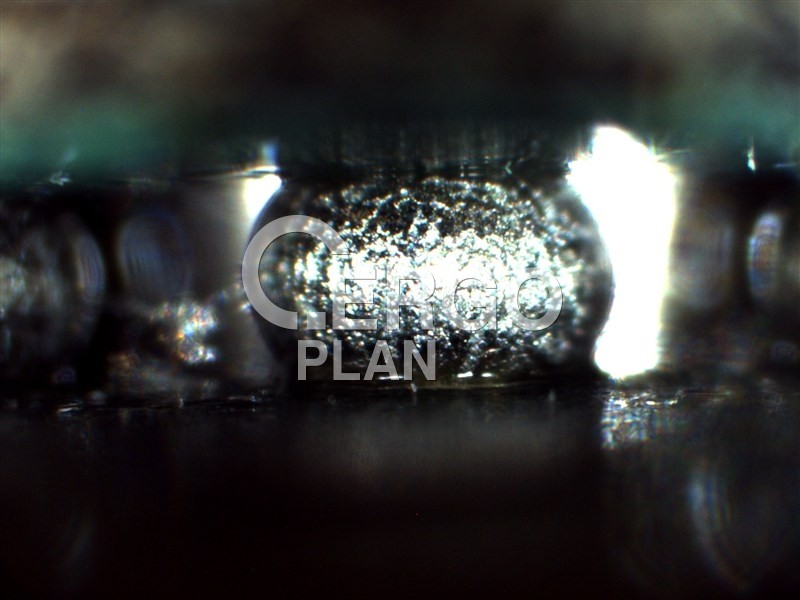

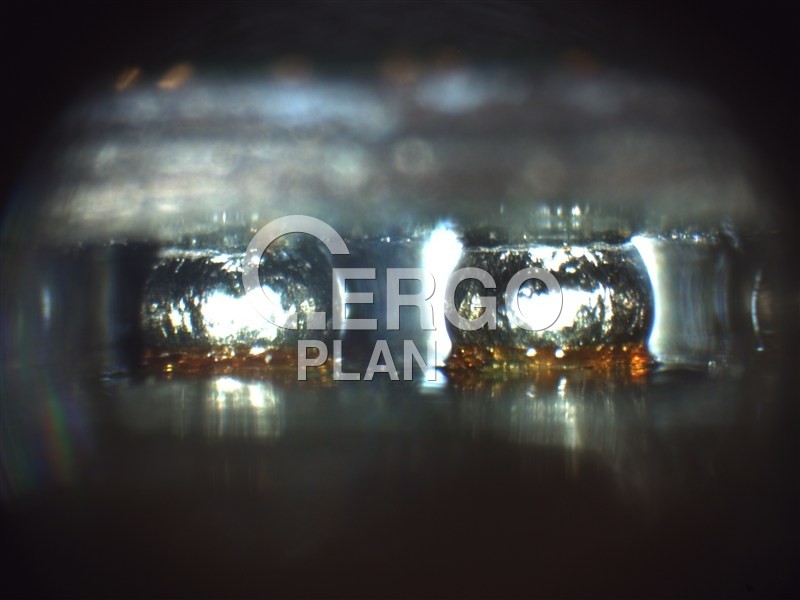

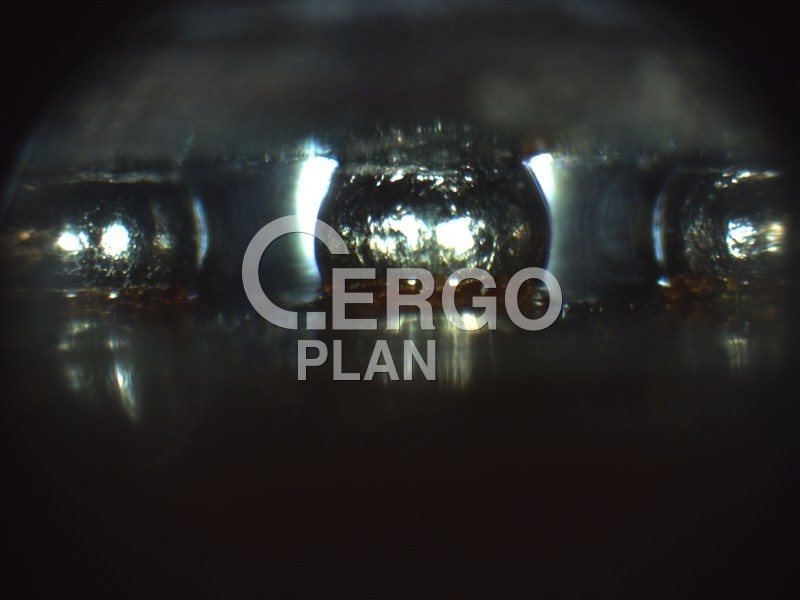

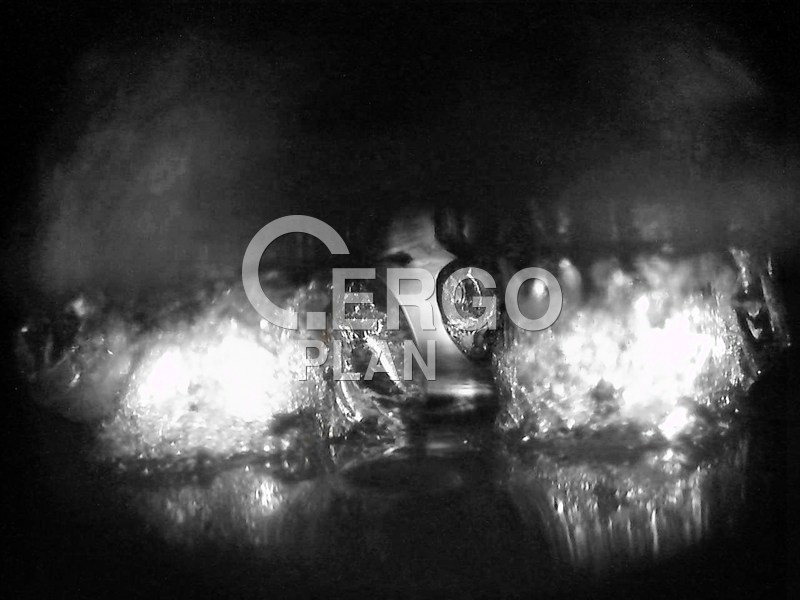

Flexia BGA vytváří ostré snímky pájecích kuliček pod BGA, µBGA, CSP a Flip-Chip až do 10 řádků. Zvětšení čoček lze měnit od 5x (pracovní vzdálenost ~ 50 mm) do 350x (pracovní vzdálenost 0,3 mm).

Univerzální kontrolní systém

Kromě bočního prohlížení BGA obsahuje Flexia BGA navíc 100x objektiv s pevnou ohniskovou vzdáleností a kruhovým světlem a 1 - 100x kvalitní varifokální objektiv pro kontrolu povrchu DPS, komponent, konektorů a pro opravy nebo přepracování DPS.

ESD ochrana

Flexia video a digitální mikroskopy jsou navrženy tak, aby vyhovovaly požadavkům výrobců elektroniky, pokud jde o flexibilitu, kvalitu obrazu, čas a efektivitu nákladů. Flexia jsou ESD chráněné a EPA schváleny podle norem EN a IEC.

Ultra jasné, odolné LED osvětlení

Všechny Optilia BGA čočky obsahují integrované LED diody s vysokou intenzitou světla, dlouhou životností a elektronickým ovládáním spouště. Dodávají optimální bílé osvětlení pomocí integrovaného světelného zdroje.

Mobilní a stabilně konfigurovatelné

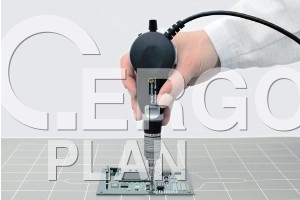

Flexia BGA je kompaktní, modulární a ergonomicky navržený systém. Zařízení váží jen 200 gramů včetně BGA objektivu a vestavěným LED osvětlením. Optilia BGA mikroskopy lze ovládat mobilně v jedné ruce nebo namontovavt na standardní, XL nebo XYZ stojany. Dostupný je široký sortiment dalších doplňků, který zajišťuje, aby systém vyhovoval Vašim specifickým požadavkům na optickou kontolu.

Specifikace

Digitální video mikroskop

Obrazový senzor: barevný 5.0 MPx 2592 (v) x 1944 (š) USB 2.0 rozhraní.
Skladovací podmínky: -10°C - +60°C, max. 98% RH, nekondenzující.
Pracovní podmínky: 0°C - 45 °C, max. 95% RH, nekondenzující.

BGA objektivy

Přední osvětlení: vestavěné LED mikro hranoly s dlouhou životností, studená bílá.
Připojitelné přenášené zadní osvětlení: LED mikrohranoly s dlouho životností, studená bílá.
Samostatně stojící přenášené zadní osvětlení: kartáčová LED optická vlákna s dlouhou životností, sludená bílá.
Systém ovládání světelné intenzity: individuálně nastavitelné přední a zadní světlo s elektronickým stmívačem.
Napájení: přední světlo pomocí kamery (USB 2.0), zadní světla pomocí externího napájení, kartáčové osvětlení pomocí baterií nebo externího napájení.
Rozměry: 165 x 50 x 36 mm.
Hmotnost: max. 200 g.

Specifikace BGA sond

BGA optické sondy	Nízká clona	Malá velikost	Ultra malá velikost
Zvětšení (připojen k Flexia Definition HM)	~ 280x - 5x	~ 350x - 25x	~ 350x - 25x
Rozsah zaostření	~0,5 - 100 mm	~ 0,3 - 40 mm	~ 0,2 - 40 mm
Zorné pole	~ 1,2 - 50 mm	~ 1,0 - 20 mm	~ 1,0 - 20 mm
Požadovaná volná pracovní oblast*	~ 1,2 - 2,2 mm	~ 1,0 - 1,5 mm	~ 0,6 - 0,8 mm
Tloušťka optické sondy	2,2 mm	1,5 mm	0,8 mm
Šířka optické sondy	7,1 mm	6,0 mm	3,4 mm
Manipulační plocha sondy	0,8 x 7,1 mm	0,8 - 6,0 mm	0,4 - 3,4 mm
Hmotnost	10 g	10 g	10 g

* požadovaný minimální volný prostor závisí na výšce okolních komponent

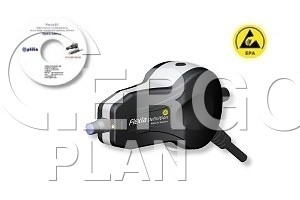

Obsah balení

Flexia Definition 5.0 MP digitální systém s 100x objektivem, ESD provedení.
Boční BGA objektiv se standardní nízko clonovou 90° optickou sondou.

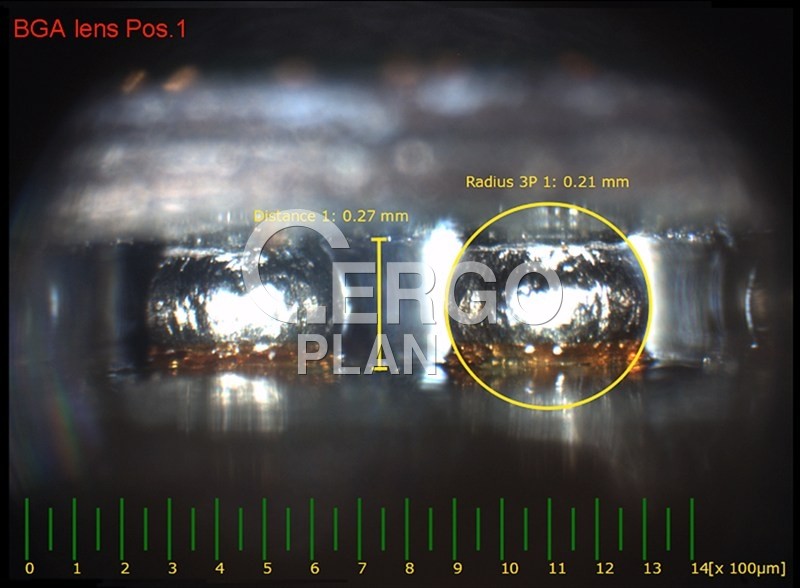

Software OptiPix Lite s funkcemi zachytávání, zobrazování a základní měření obrazu.

Vhodné příslušenství

Osvětlení
Osvětlovač BGA pozadí, nasazovací	OP-006 420
Kartáčkové světlo z bílých LED	OP-006 180
Rozptýlené kruhové světlo pro objektiv se zvětšením 500x	OP-006 206
Objektivy
Boční BGA objektiv s malou 90° optickou sondou	OP-006 560
Boční BGA objektiv s ultra malou 90° optickou sondou	OP-006 570
1 - 100x varifokální objektiv s vestavěným kruhovým LED osvětlením	OP-019 407
Objektiv se zvětšením 250x	OP-019 114
Ostatní příslušenství
Hliníkový transportní kufřík	OP-006 191
Stojany a desky
Zaostřovací stojan s hrubým či jemným posuvem a pravoúhlou základnou	OP-006 269
Stojan na kartáčkové osvětlení	OP-006 135
Ruční souřadnicový stůl s dráhou 25x25mm	OP-006 111

Flexia Definition 5.0 MP digitální systém s 100x objektivem, ESD provedení.
Boční BGA objektiv se standardní nízko clonovou 90° optickou sondou.
Software OptiPix Lite s funkcemi zachytávání, zobrazování a základní měření obrazu.
