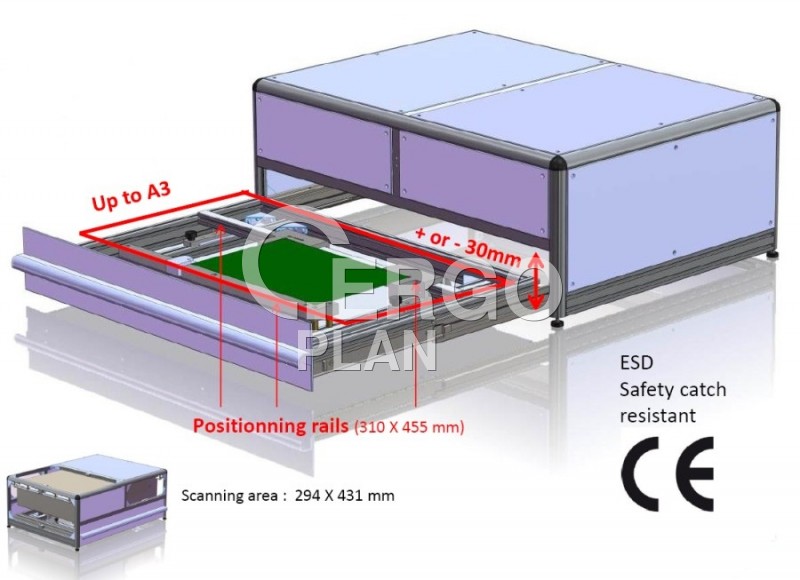

Optický testovací systém InspectoScan S-A3
Základní popis
Produkční testovací systém pracuje na principu Pattern Matching. Je schopen kontrolovat neshody na osazených desek s plošnými spoji. U sledovaných DPS je možné odhalit chyby SMD montáže.
Použití
Kontrola vlastní produkce, první verifikace výrobní dávky, verifikace procesu při změně subdodavatele, vstupní kontrola montážních dílů a komponentů, kontrola konformního povlaku, atd Ideální pro QMS, tj. pro firmy, které chtějí kontrolovat a vyhodnocovat vlastní produkci a subdodavatele dle ISO 9001.
Přednosti
Produkční testovací systém rychle vyhledá neshody sledovaných DPS. Není nutné složité programování. Vyhodnocuje kvalitu jednotlivých DPS. Výhodné pro firmy, které pracují dle vlastního systému řízení kvality dle ISO 9001.
Charakteristiky
- Pracovní plocha: 430 x 294 mm.
- Výška sledovaného předmětu: 28 mm (50 mm volitelně).
- Rozlišení: 720Dpi.
- Knihovna SMD prvků.
- Kontroly: absence, polarita a značení SMD, pájecí pasta, lepidlo, značení DPS.
Programové vybavení
- INSPECT: Software pro kontrolu osazených desek s plošnými spoji.
- AUT: software na automatické vyhodnocení chyb na DPS
Volitelné příslušenství
- ZONE: software pro kontrolu a hodnocení sledovaných předmětů.
- VISU: software pro opravářská pracoviště, pracuje společně se softwarem Inspect.
- BGA: Software na identifikaci chybných kuliček BGA.
- TRAD: Speciální úchyt, který umožní prohlížení vysokých předmětů (max 50 mm)
Porovnávací tabulka:
| Model C-A3 | Model S-A3 | |
|---|---|---|
| Optický snímač | kamery a laser | scanner |
| Max. rozměr osazené DPS | 290 x 430 mm | 290 x 430 mm |
| Výška zástavby | 60 mm | 30 mm |
| Typ kontroly |
klasické součástky lakované DPS mechanické díly popisy, znaky, čárové kódy |
SMD mechanické díly popisy, znaky, čárové kódy |
| Typ kontrolované DPS | DPS včetně mechanických dílů | osazená DPS |
| 3D kontrola | ano | ne |
| Kapacita |
prototypy krátké a střední série mezioperační kontrola FAI |
prototypy krátké a střední série mezioperační kontrola FAI |
| QMS | kontrola procesu |
hodnocení procesu hodnocení dodavatelů kontrola procesu |
Optický testovací systém InspectoScan S-A3
| Název parametru | Hodnota |
| Maximální rozměr DPS | 290 x 430 mm |
|---|---|
| Řídící PC | externí |
| Kontrolované prvky | chybějící SMD, polarita, obrácení, chybějící pájka, můstek, množství pájky atd. |
| Typ kontrolované DPS | osazená DPS |
| Kapacita AOI | prototypy, krátké a střední série, mezioperační kontrola, FAI |
| Výška objektu | 30 mm |
| UV světlo | ne |
| QMS | kontrola procesu, hodnocení procesu, hodnocení dodavatelů |
| Typ kontroly | SMD, mechanické díly, popisy, znaky, čárové kódy |
| 3D kontrola | ne |
| Import dat z CAD | ano |
| Kamera | scanner |
| Typ AOI | scanner |
| Hmotnost | 18 kg |

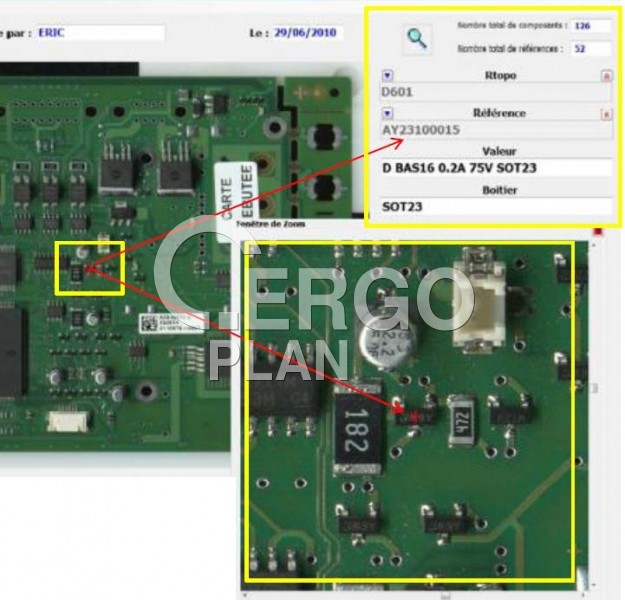

Jasná idetifikace kontrolované SMD.
Optický testovací systém InspectoScan S-A3

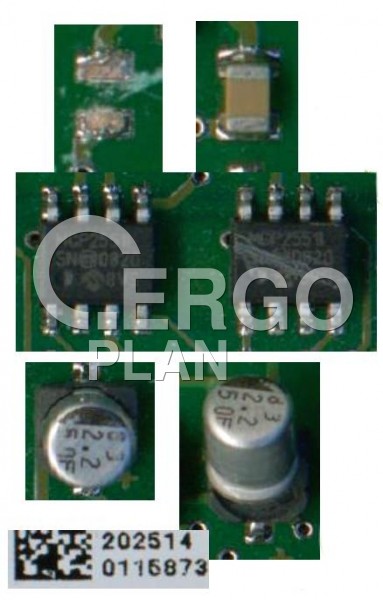

Příklady hledaných závad.

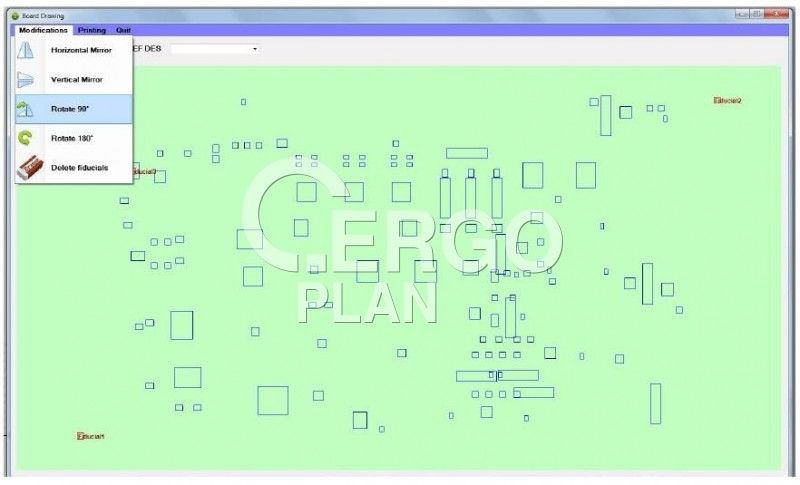

Při programování se využívají tvary pouzder SMD z knihovny.

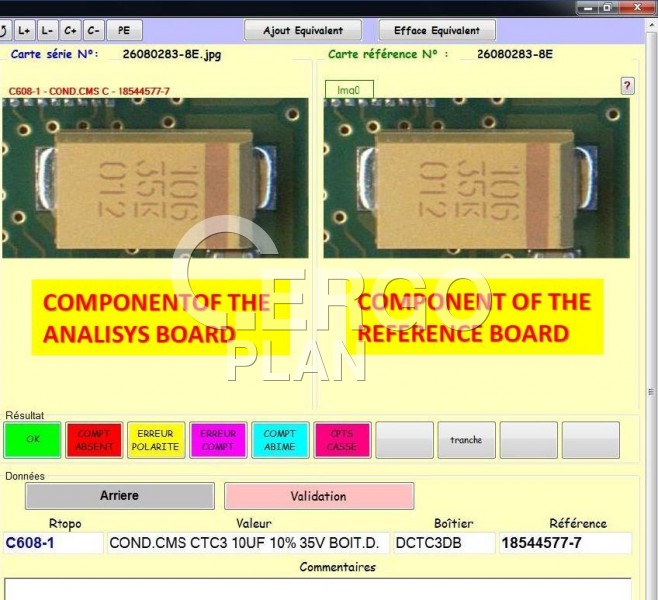

Identifikace SMD na DPS.

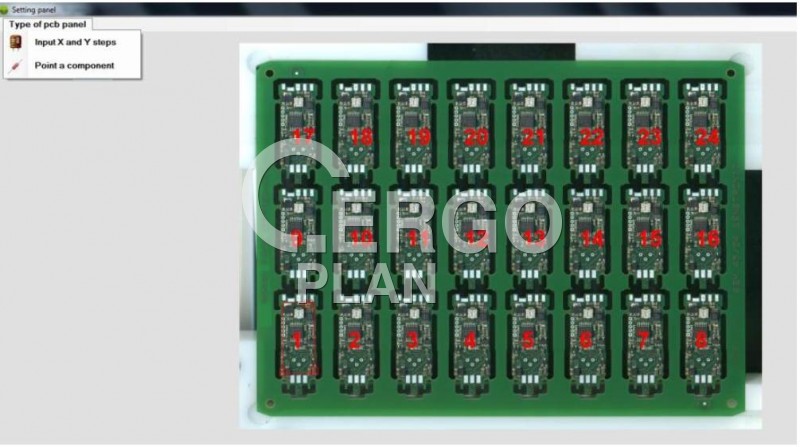

Vícenásobné DPS je možné testovat pomocí jednoho programu.
