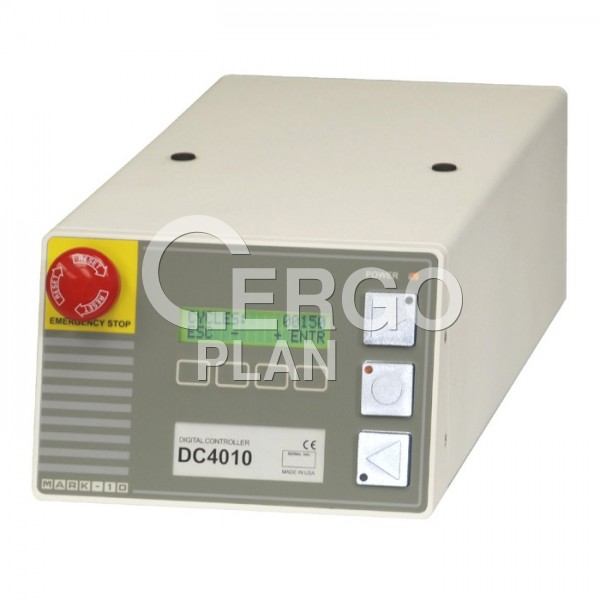

Ovladač zkušebních zařízení DC4040E

                        Pokročilý digitální ovladač je určen k rozšíření funkčnosti motorizovaných zkušebních zařízení. Určen pro modely TSTME a TSTMHE.
Obj. číslo:
180105010023
Kategorie:

                        Příslušenství

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

další Ovladač zkušebních zařízení DC4040E Ovladač zkušebních zařízení DC4040E Ovladač zkušebních zařízení DC4040E Ovladač zkušebních zařízení DC4040E Ovladač zkušebních zařízení DC4040E

◄ ►

Pokročilý digitální ovladač pro zkušební zařízení řady TSTME a TSTMHE.
Rozsah rychlostí: 0,05 - 90°/s.
Indikace dráhy: rotační dráha zobrazena ve stupních nebo otáčkách.
Výstup: RS-232.
Programovatelné meze dráhy: horní a dolní limit (programováno ve stupních nebo otáčkách).
Řízení pomocí počítače: všechny funkce včetně měření dráhy.
Přesnost rychlosti: ± 0,2 % nastavené hodnoty, ± 0 % změny při zátěži.
Značka CE.
Univerzální napájecí zdroj: 80-250 V stř.
Montážní otvory pro montáž na stůl.

Pokročilé digitální ovladače řady DC jsou určeny k rozšíření funkčnosti a programovatelnosti sortimentu motorizovaných zkušebních zařízení, včetně modelů ESME, ESMHE, TSFM500E/TSFM500HE a TSTME/TSTMHE. Tyto ovladače se dodávají s novými zkušebními zařízeními, nebo je lze použít s kterýmikoliv existujícími zkušebními zařízeními výše uvedených modelů, která se již používají. Ovladač řady DC se prostě jen připojí, žádné nastavování není zapotřebí.

Tyto nanejvýš důmyslné ovladače nabízejí možnost řízení pomocí počítače, rozšířená rychlostní pásma, programovatelné cyklování, automatický návrat, ochranu proti přetížení aj. Ovladače řady DC obsahují kabel pro připojení zkušebního zařízení, napájecí kabel a návod k obsluze.

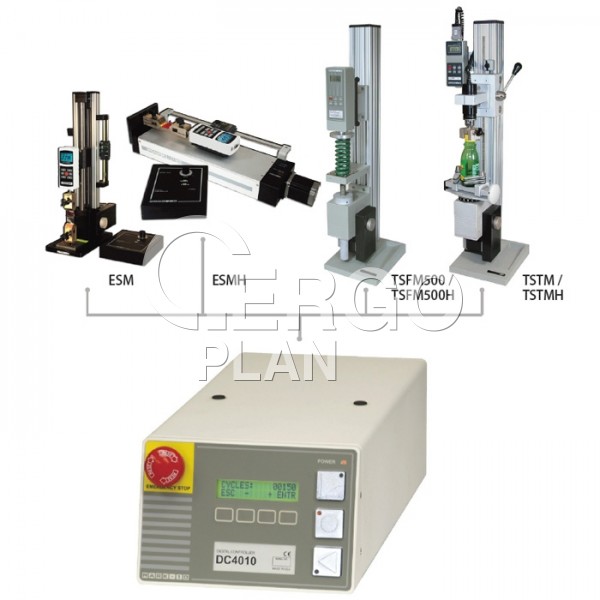

Slučitelnost s těmito zařízeními:

DC4010E	DC4020E	DC4030E	DC4040E
ESMHE	ESME	TSFM500E / TSFM500HE	TSTME / TSTMHE

Vlastnosti a specifikace:

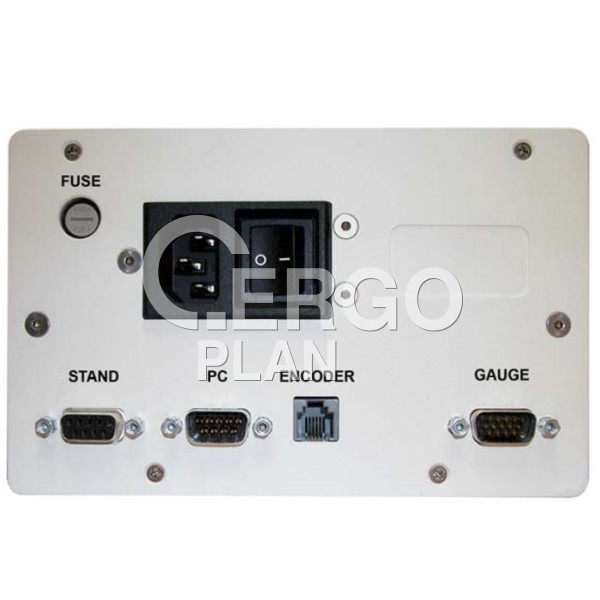

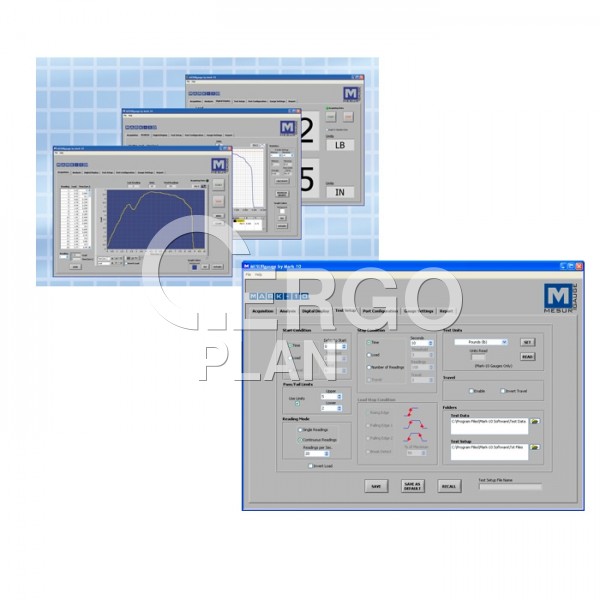

Ovládání pomocí počítače (EF010E) Obousměrný port RS-232 slouží jako rozhraní s počítačem. Uživatelé mohou napsat zákaznický program pomocí knihovny příkazů ASCII, nebo ovládat stojan pomocí počítače s využitím zděděného softwaru Nexygen^TM TCD. K ovládání pomocí počítače je zapotřebí: Měřič síly řady 5. Sériový kabel 09-1056E. Multifunkční kabel 09-1162E nebo 09-1143E. Integrovaná indikace dráhy ESM301-001E. Programovatelné nastavené hodnoty dráhy EF011E.
Ochrana před přetížením (EF012E) Chrání měřič síly nebo momentu před přetížením. Uživatel naprogramuje požadované procento plné stupnice měřiče. Nastavitelná analogová hodnota výstupního napětí umožňuje propojení ovladače s prakticky libovolným měřičem síly nebo momentu, který má analogový výstup. Vyžaduje měřič síly řady 5 a multifunkční kabel 09-1162-1143E.
Automatický návrat (EF013) Křížová hlava se posune na koncový vypínač, sílu (vyžaduje měřič síly řady 5 a kabel 09-1162-1143E) nebo polohu dráhy (vyžaduje programovatelné limity dráhy EF011E), zastaví se a obrátí směr při plné rychlosti až na další koncový vypínač, sílu nebo polohu dráhy.
Cyklování / Klidová doba (EF014E) Zkušební zařízení cykluje mezi mezními hodnotami (koncový vypínač, nastavená hodnota síl nebo momentu, nebo vzdálenost dráhy). Možnost konfigurovat aľ 99 999 cyklů. Klidová doba dovoluje operátorovi programovat časový údaj, až 9 999,9 sekund v intervalech 0,1 s, dobu, po kterou zařízení setrvává na mezních hodnotách.
Programovatelné funkce tlačítka (EF015E) Rozšiřuje funkce tlačítka UP a DOWN na tři režimy konfigurovatelné uživatelem: Maintained (standard): krátký stisk dává trvalý pohyb až do stisknutí tlačítka STOP. Momentary: křížová hlava se pohybuje pouze po dobu stisknutí tlačítka. Auto: krátký stisk dává trvalý pohyb, zatímco přidržením stisknutého tlačítka dojde k momentálnímu pohybu.
Nezávislé rychlosti nahoru a dolů Programovatelné nezávislé rychlosti ve směrech nahoru a dolů (u zkušebních zařízení momentu ve směru a proti směru hodinových ručiček).
Ochrana heslem Brání neoprávněným změnám zkušebních parametrů

Zařízení k měření síly modely ESME, ESMHE, a TSFM500E/TSFM500HE neobsahují integrované indikátory dráhy. Informace o dráze jsou k dispozici pouze prostřednictvím externího digitálního zobrazení dráhy, jež vyžaduje přídavný sériový port na počítači. Pokud jde o integrované řešení s plným řízením pomocí počítače, včetně programování vzdálenosti dráhy, viz zkušební zařízení model ESM301E.

Zařízení k testování momentu model TSTME/TSTMHE se dodává s integrovaným kódovačem úhlu, umožňujícím plné řízení pomocí počítače, včetně programování vzdálenosti dráhy.

Ovladač zkušebních zařízení DC4040E

Název parametru	Hodnota
Typ testovacího stojanu	příslušenství k motorizovaným stojanům

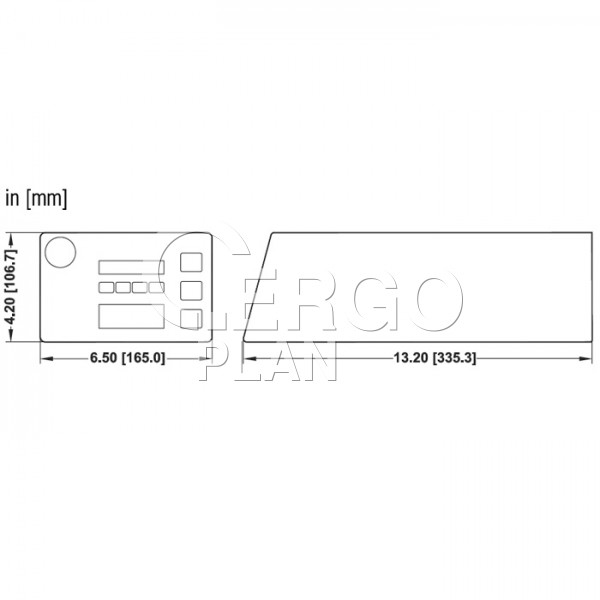

Rozměry	165,0 x 335,3 x 106,7 mm
Rozsah rychlostí	0,05 - 90 mm/min
