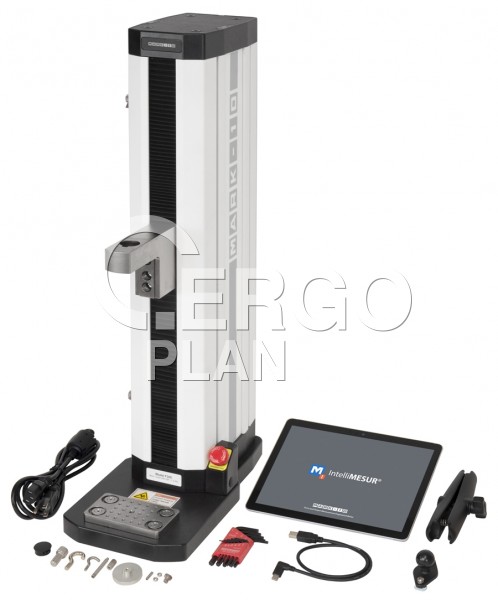

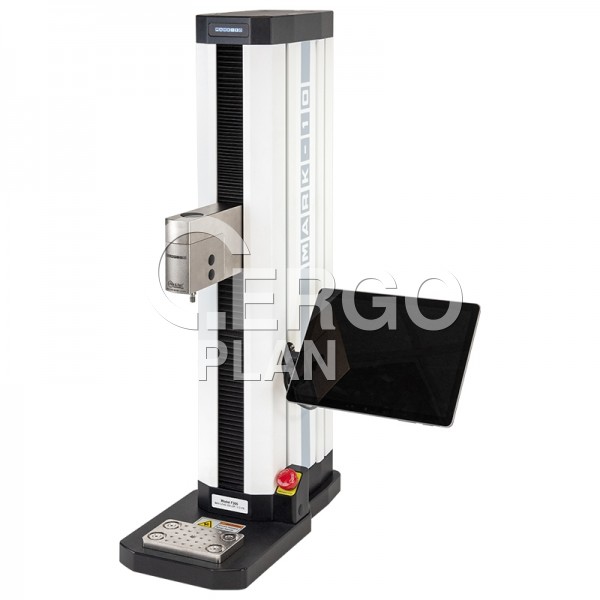

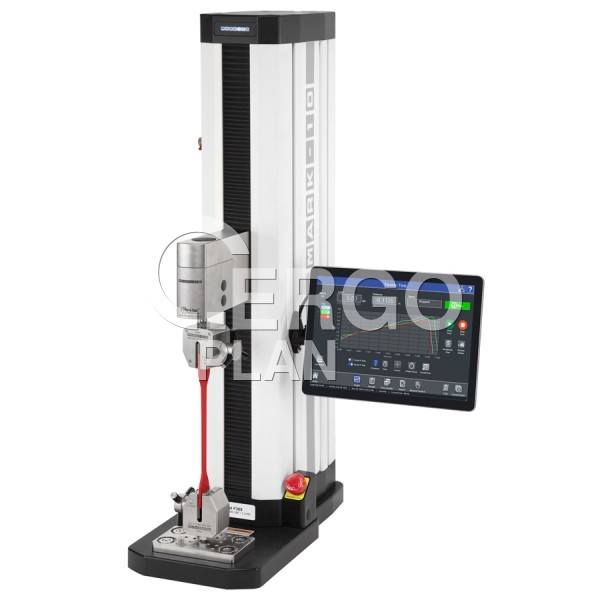

Pokročilý zkušební stojan série F, vertikální, tablet, 2,2N, F505-IMT

• Pokročilý zkušební stojan s integrovaným siloměrem o kapacitě až do 2,2 kN.
• Vertikální stojan s délkou dráhy 457 mm.
• Kontrolní panel se sofwarem IntelliMESUR®.

Digitální měřiče síly série F

Zkušební stojany s integrovaným siloměrem série F jsou navrženy pro aplikace testování síly až do kapacity 6,7 kN (1500 lbF). Vyberte si ze široké škály kapacit snímačů síly a rozsáhlé řady úchopů a přípravků. Nastavujte testy, zaznamenávejte data a analyzujte je pomocí softwaru IntelliMESUR®. Provádět můžete od základních testů až po vícestupňové sekvenování. Vybírat můžete z předkonfigurovaného ovládacího panelu s tabletem nebo samostatného softwaru pro jakékoli zařízení se systémem Windows.

Zařízení nalezne širokou škálu využití v:

• letectví,
• automobilovém průmyslu,
• elektrotechnickém průmyslu,
• potravinářství,
• zdravotnictví,
• výrobě sportovních potřeb, hraček aj.,
• balení a logistice, atd.

Prakticky neomezené aplikace

Od balení potravin až po elektroniku, od spotřebního zboží po leteckou výrobu, silové testovací stojany Mark-10 jsou doma prakticky ve všech průmyslových odvětvích po celém světě, v laboratořích i výrobních prostředích.

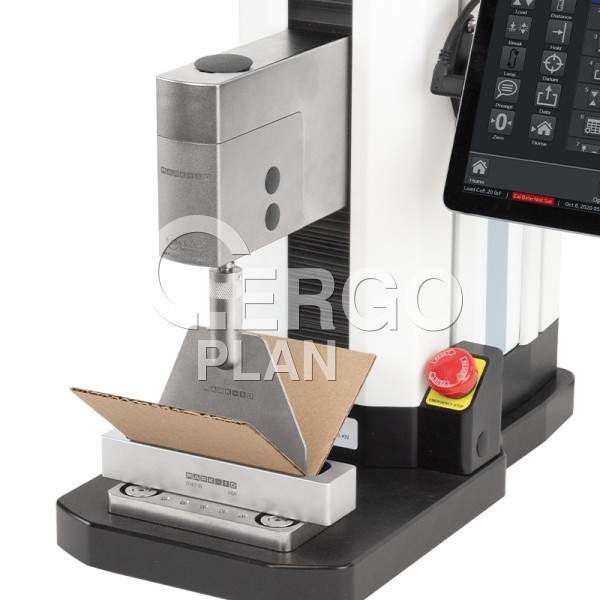

Siloměry Mark-10 série F jsou skvělou volbou pro celou řadu testů:

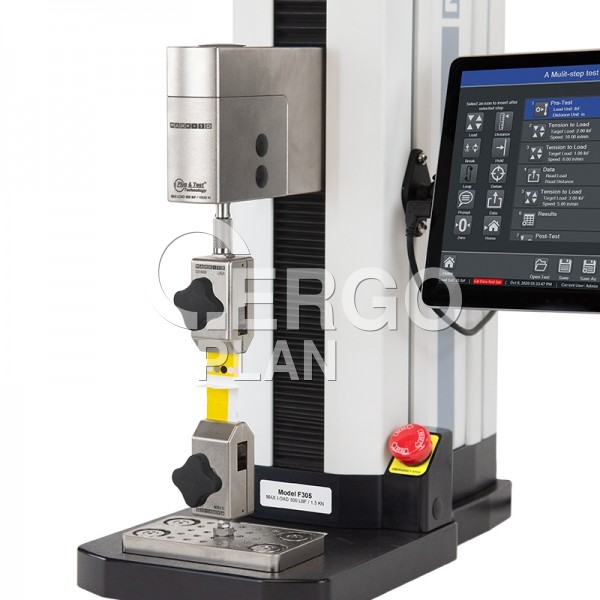

• odlupovací testy,

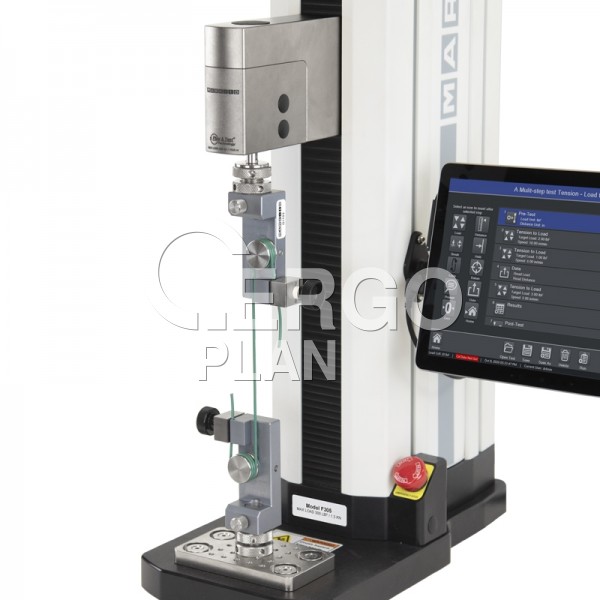

• testování vodičů a drátů,
• měření kompresní a roztahovací síly pružin,

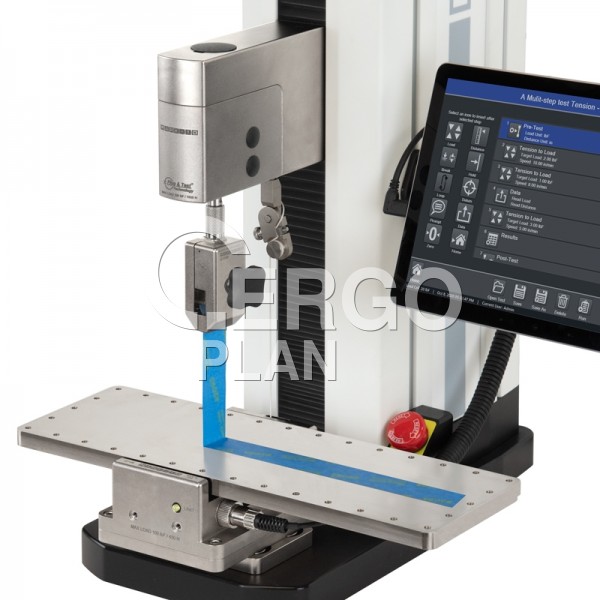

• 90° odlupovací testy,
• další destruktivní a nedestruktivní zkoušky.

Navrženy pro výkon

Testovací siloměry série F jsou tu pro každé využití a rozpočet. Vybírat můžete ze široké škály silových kapacit, výšek a provedení.

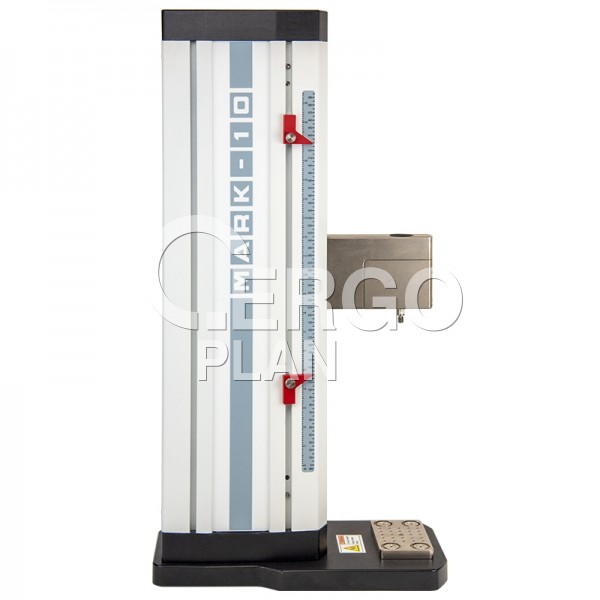

Robustní a přesná mechanika

Rámy stojanů se vyznačují vlastními profily, navrženými pro výjimečnou tuhost. Tovární kompenzace zkušebních rámů a snímačů síly zajišťuje přesnost polohy ± 0,05 mm při jakémkoli zatížení a v jakékoli poloze. Krokové motory a řídicí jednotky pohánějící kuličkový šroub a lineární vedení vykazují plynulý a tichý provoz s prakticky žádnými změnami rychlosti i při vysokém zatížení.

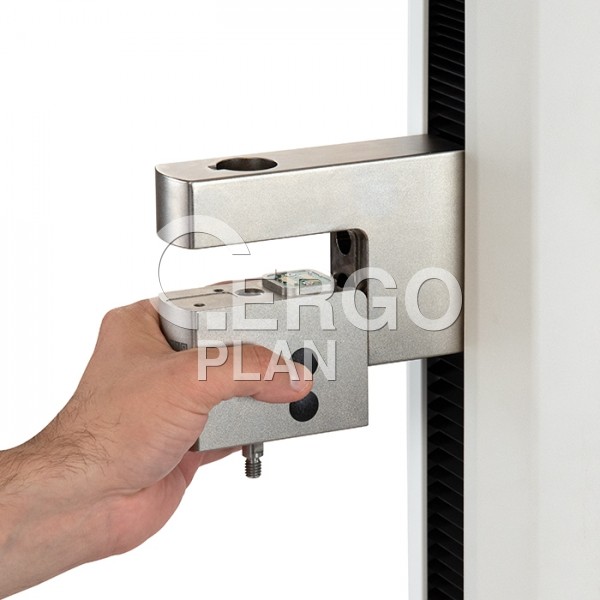

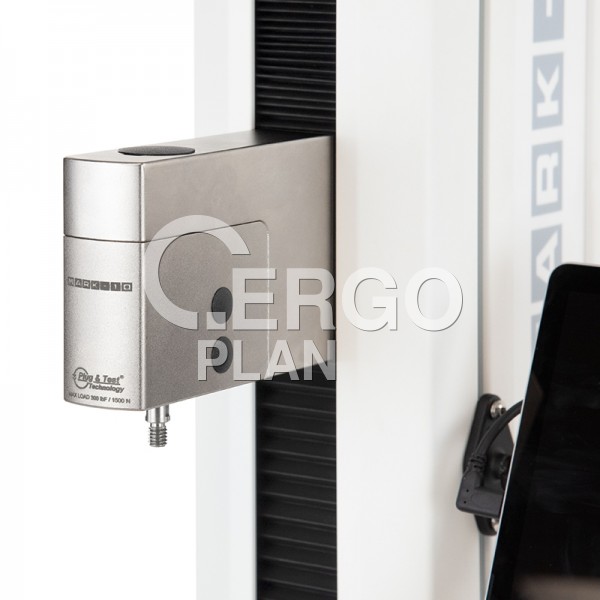

Bezproblémové rozhraní snímače síly

Inteligentní snímače síly řady FS05 se připojují přímo k příčné hlavě modelů F105, F305 F505 a F505H bez připojovacích kabelů. Dostupné rozsahy jsou od 0,5 kN do 2,5 kN s přesností ± 0,1% plného rozsahu. Senzory síly S řady R07 umožňují vyšší rozsahy síly a jsou také kompatibilní s technologií Plug & Test®. Dostupné rozsahy jsou od 250 N do 7,5 kN s přesností ± 0,15% plného rozsahu. Senzory se objednávají samostatně.

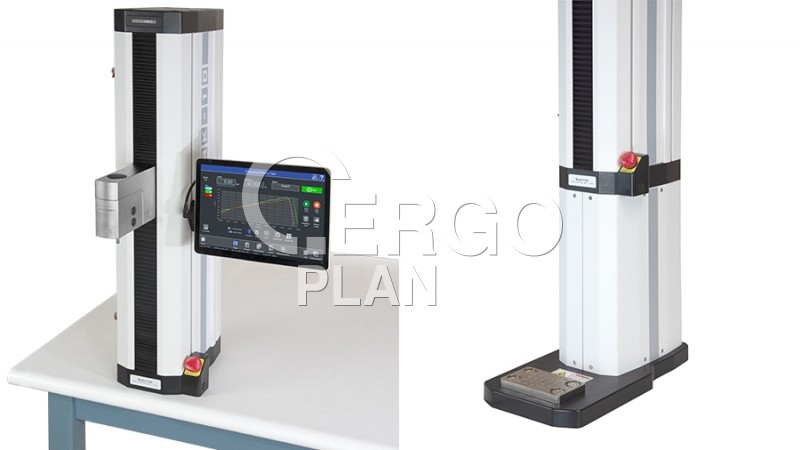

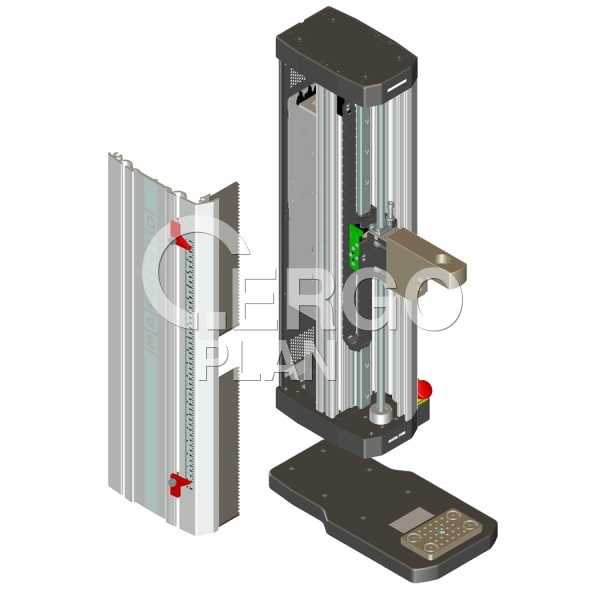

Modulární design

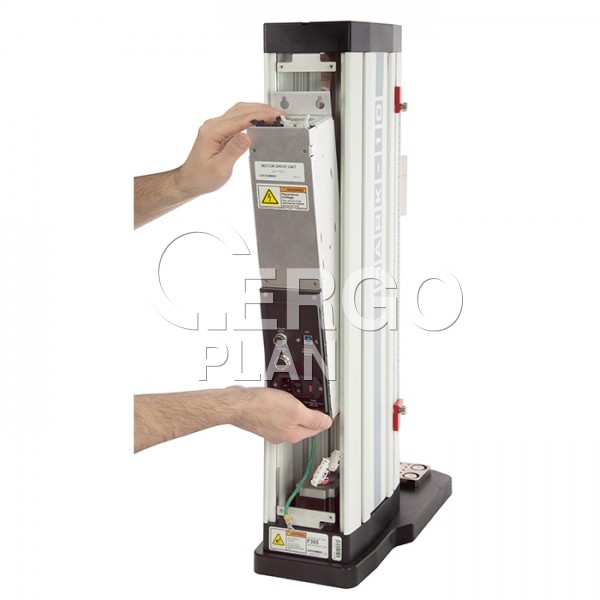

Základnu rámu můžete demontovat a přizpůsobit tak stojan pro rozšiřující sloupky a alternativní montážní konfigurace. Většina elektroniky je umístěna v samostatném krytu, kde je snadno přístupná a v případě potřeby ji můžete rychle vyměnit. Integrované T-sloty podél sloupu pojmou doplňky, jako je např. USB rozbočovač.

Vnější koncové spínače

Horní a dolní koncové spínače můžete použít jako zkušební limity nebo výjimky. Dvojitě odstupňovaná pravítka napomáhají při umístění přepínače.

Integrované řešení pro řízení pohybu a sběr dat

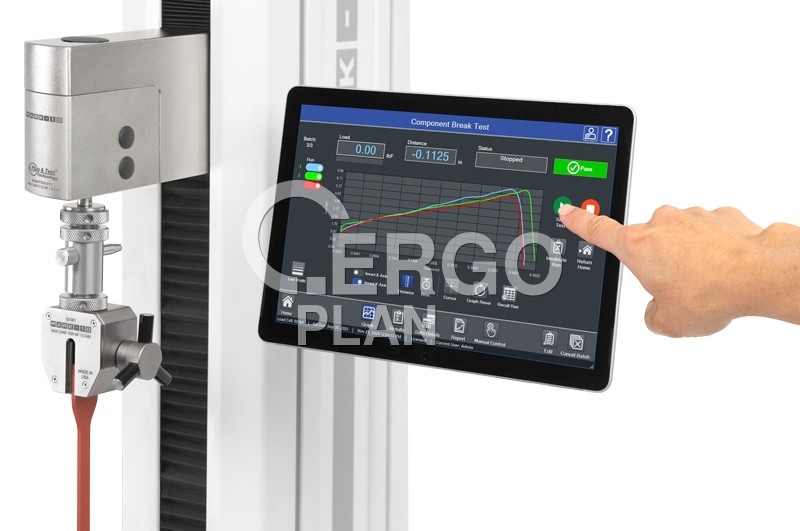

Software IntelliMESUR® je integrované řešení běžící na předkonfigurovaném tabletu nebo jakémkoli počítači s operačním systémem Windows. Tablet s montážním držákem má uhlopříčku 10,1". S IntelliMESUR® můžete vytvářet a spouštět širokou škálu základních i vícestupňových testů, včetně:

• limitního testování zatížení, zlomení nebo vzdálenosti,
• měření výšky,
• zadrženého zatížení,
• cyklového testování,
• vícekrokového testování s využitím kombinace funkcí řízení pohybu a sběru dat.

Program provádí jednotlivé testy nebo dávky a zobrazuje data v grafickém režimu nebo tabulkovém formátu. Podle potřeby ukládá nebo exportuje data, popř. vytvoří zprávu.

Připravit. Nastavit. Jít.

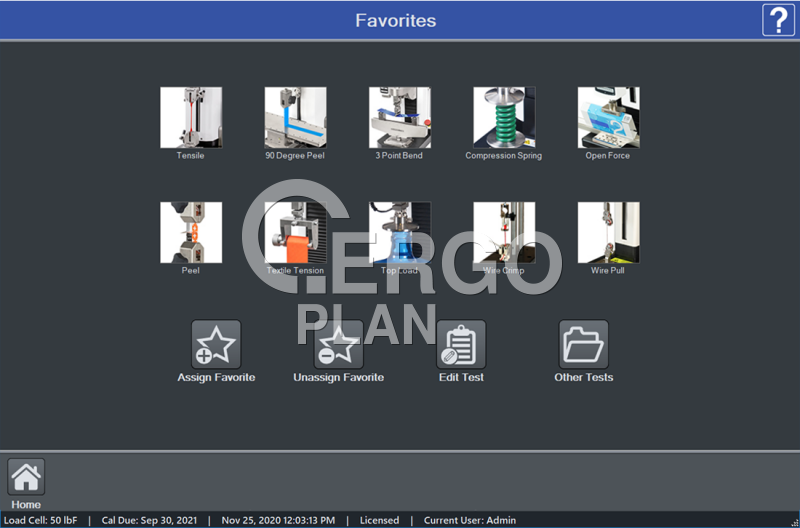

Z domovské obrazovky IntelliMESUR® získáte rychlý přístup k až 10 oblíbeným testům. Pro snadnou identifikaci můžete ke každému testu přiřadit obrázek.

Jaký je vás cíl?

Test můžete spustit pomocí grafu nebo tabulky výsledků a podle potřeby přepínat zobrazení. Indikátor Pass/Fail snadno identifikuje problematické vzorky. Jednotlivé běhy mohou být znehodnoceny, pokud například přípravek vyklouzne z úchopů nebo byl test přerušen.

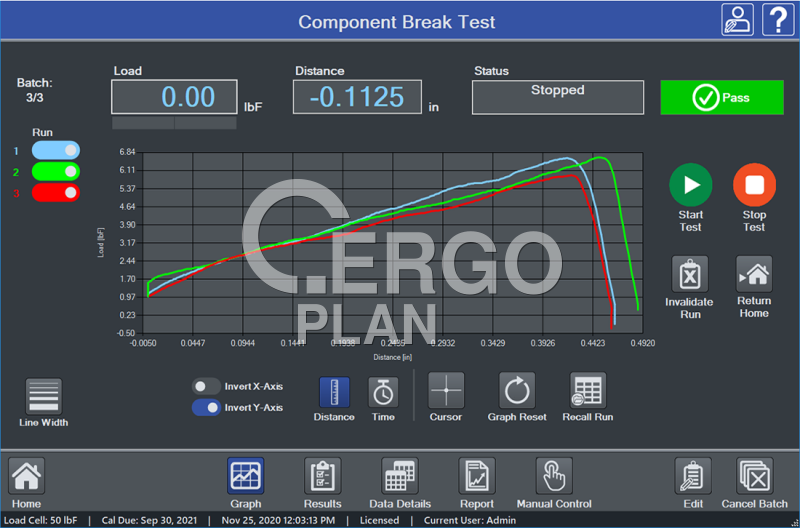

Grafické zobrazení

Grafické zobrazení ukazuje sílu vs. vzdálenost nebo sílu vs. čas. Pro vizuální srovnání dokáže překrýt až 10 běhů.

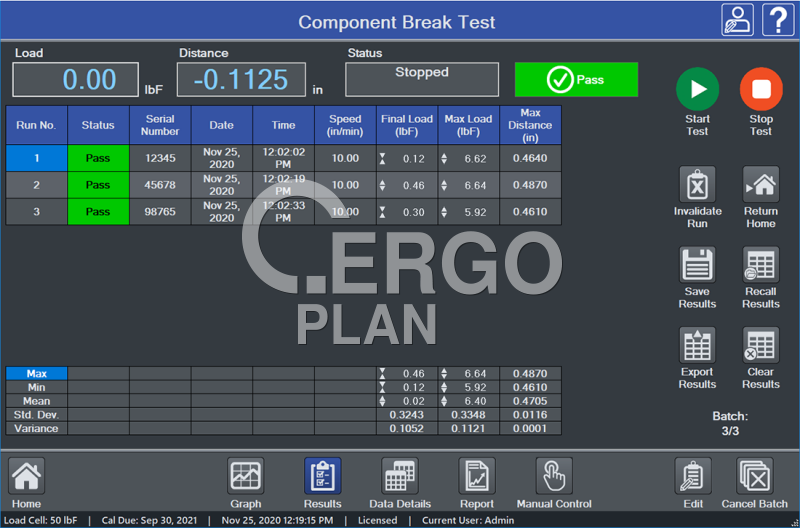

Tabulkové zobrazení výsledků

Zobrazení výsledků ukazuje výsledky každého běhu vybrané uživatelem. Na zvolené výsledky můžete použít statistiku.

Volitelné příslušenství

Prodloužení sloupků

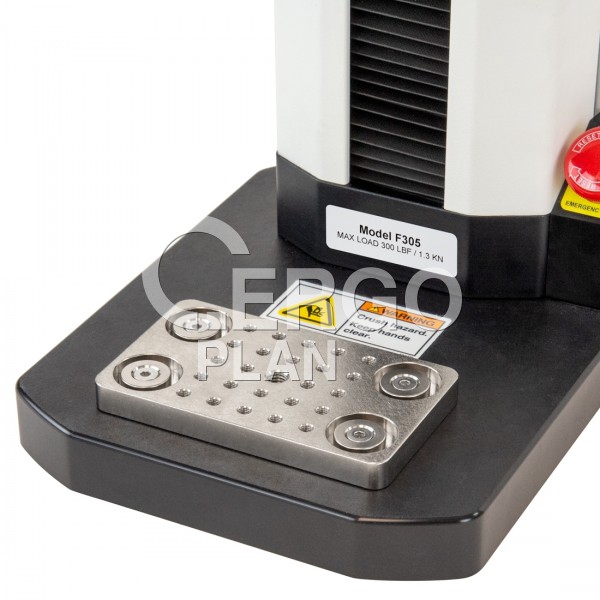

Pro nadrozměrné vzorky můžete délku sloupku rozšířit o jedno- nebo dvousloupcové prodloužení. K dispozici jsou tři délky - 150 mm, 300 mm a 600 mm. Prodloužení se dvěma sloupky pojme vzorek široký až 508 mm nebo kruhový vzorek o průměru až 21,5". Základna obsahuje řady T-drážek pro montáž přípravku.

Certifikát o kalibraci vzdálenosti a rychlosti (CERT-DS)

NIST vysledovatelné osvědčení o kalibraci pro měření vzdálenosti a rychlosti stojanu. Certifikát o kalibraci síly je součástí základního balíčku.

Bezpečnostní štít

Poskytuje operátorovi ochranu proti sevření nebo úlomkům vzorku. Štít se otevírá a zavírá plynulým a snadným ovládáním. Elektrické blokování znemožňuje provoz zkušebního stojanu při otevřených dveřích. Sada obsahuje také dálkových spínač pro nouzové zastavení.

USB rozbočovač (AC1093)

4portový USB rozbočovač namontovaný na rám zlepšuje správu kabelů a pohodlně obslouží periferní zařízení, např. flash disk, čtečku čárových kódů, atd.

Adaptér, FS05 Plug & Test® konektor a prodloužení (AC1083, AC1084)

Přizpůsobuje snímač síly FS05 nebo adaptér senzoru PTAF na rozhraní typu Plug & Test®, což usnadňuje externí kalibraci pomocí indikátoru Mark-10. Umožňuje také montáž snímače řady FS05 na testovací stojany F755, F755S, F1505 a F1505S.

Adaptér pro snímače síly od jiného výrobce (PTAF)

Přizpůsobuje snímač síly dodaný uživatelem na stojany F105, F305, F505 a F505H a indikátory síly M5i a M7i. Pro testovací stojany F755, F755S, F1505 a F1505S je vyžadován adaptér AC1083. Pomocí přiloženého softwarového nástroje vyberte z knihovny běžných silových kapacit. Pro konfiguraci je vyžadován indikátor M5I nebo M7I.

Technická specifikace

• Max. kapacita přístroje: 2,2 kN.
• Max. dráha: 457 mm.
• Rozsah rychlosti: 0,5 - 1100 mm/min.
• Přesnost zatížení (% plné stupnice): ± 0,1%.
• Vzorkovací frekvence: 20000 Hz.
• Datová frekvence: 1000 Hz.
• Přesnost rychlosti:  ± 0,2% nastavené hodnoty, prakticky bez odchylek od zatížení.
• Přesnost vzdálenosti: ± 0,05 mm, továrně kompenzováno až při plném zatížení.
• Rozlišení vzdálenosti: 0,01 mm.
• Opakovatelnost koncového spínače: 0,03 mm.
• Napájení: univerzální vstup 100 - 240 VAC, 50-60 Hz, 300 W.
• Pojistka: 1,2 A, 250 V, 3 AG, SLO BLO.
• Hmotnost: 27 kg.
• Rozměry: 439,3 x 379,7 x 758,1 mm.
• Záruka: 3 roky.

Provozní podmínky:

• Pouze pro použití v interiéru.
• Až 2500 m nad mořem.
• Teplotní rozsah: 5 - 35 °C.
• Rozsah vlhkosti: až 80% RH při 31 °C, lineárně klesající na 50% při 40 °C, nekondenzující.
• Kolísání napájecího napětí až do ± 10% jmenovitého napětí.
• Přechodné přepětí až do úrovně kategorie přepětí II.
• Použití v prostředích do stupně znečištění 2.

Senzory síly (objednávají se samostatně)

Senzory síly série FS05 jsou kompatibilní s modely F105, F305, F505 a F505H. Pro modely F755, F755S, F1505 a F1505S je vyžadován adaptér AC1083.

Příslušenství pro sérii F (objednává se samostatně)
