Pružinová kontaktní sonda, série 40, 40.10.13.15

• Pružinová měřicí sonda pro ICT a FCT testování elektronických desek.
• Standardní typ pro 2,54 mm středovou rozteč.

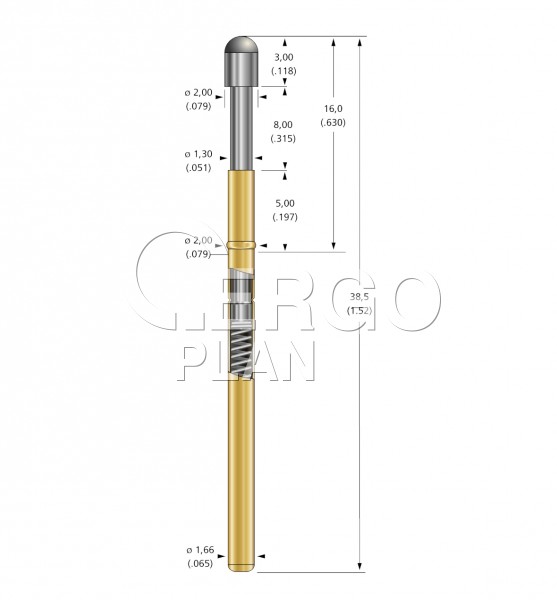

Technická data

• Průměr hlavy: 1,25 mm.
• Jmenovitá síla pružiny: 1,5 N.
• Celková délka: 38,50 mm.
• Minimální středová rozteč: 2,54 mm.
• Výška výsuvu (od-do): 16,10 mm.
• Maximální zdvih: 8,00 mm.
• Doporučený (jmenovitý) zdvih: 5,30 mm.
• Teplotní rozsah: od -55 °C do 120 °C.
• Typický elektrický odpor: 20 mΩ.
• Jmenovité elektrické proudové zatížení: 3 A.

Materiál

• Píst: CuBe nebo ocel, pokovené zlatem.
• Hlaveň: niklstříbro, pozlacené.
• Pružina: hudební drát, pozlacený.

Pružinové testovací sondy

Nejběžnějšími testovacími metodami při kontrole kvality elektronických sestav jsou In-Circuit Test (ICT), test MDA (Manufacturing Defects Analysis) a funkční test (FCT). Každá testovací metoda má své limity, pokud jde o pokrytí testem a detekci a diagnostiku chyb, takže často dává smysl kombinovat různé testovací metody mezi sebou. Ve všech těchto případech je potřeba zařízení naplněné pružinovými kontaktními sondami, které vytvoří elektrické spojení mezi UUT (Unit Under Test) a testovací elektronikou.

Testovací sondy imperiální velikosti (inch-typ)

Rozteč mřížky (středová rozteč) v designu desky - a proto také v testovacím strojírenství - je nejčastěji založena na systému imperiálních měrných jednotek. Američtí výrobci vyvinuli velikosti pro kontaktní řady, které jsou orientované na běžné standardní velikosti vrtáků a dalších nástrojů. Řada z těchto návrhů je dnes rozšířena po celém světě a také se stala standardem v Evropě. Proto jsou sondy obvykle nabízeny v imperiálních velikostech.
