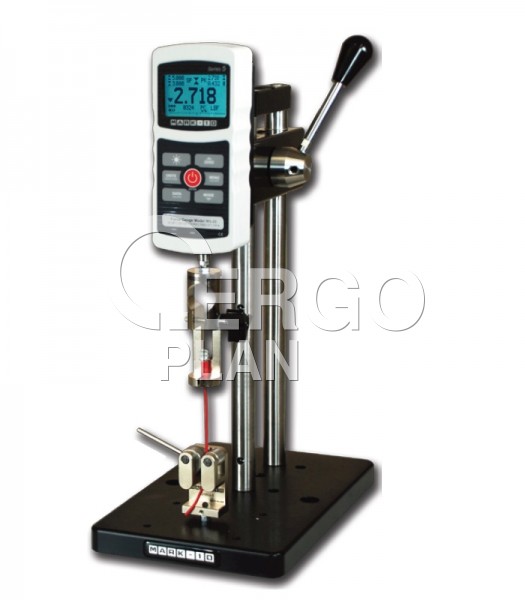

Ruční zkušební zařízení ES10E

                        Ruční zkušební zařízení je kompaktní a ekonomická řešení tlakových a tahových zkoušek malých vzorků, verze ES10E je vybavena pákou. Maximální síla 500 N, maximální dráha 229 mm.
Obj. číslo:
180105020005
Kategorie:

                        Ruční stojany

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

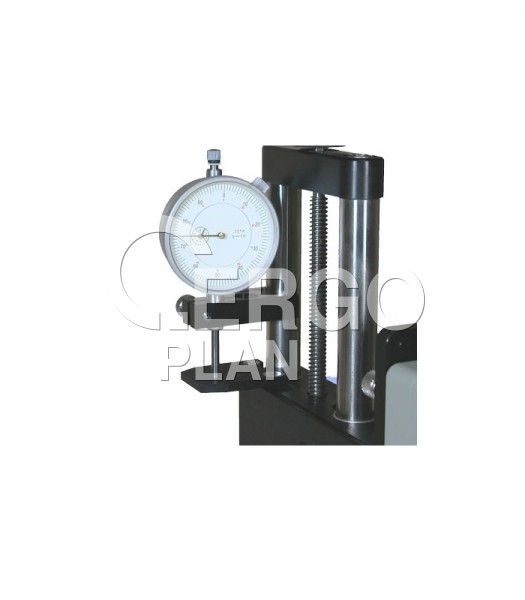

Souprava číselníkového ukazatele (na objednávku), zobrazí posun až 1

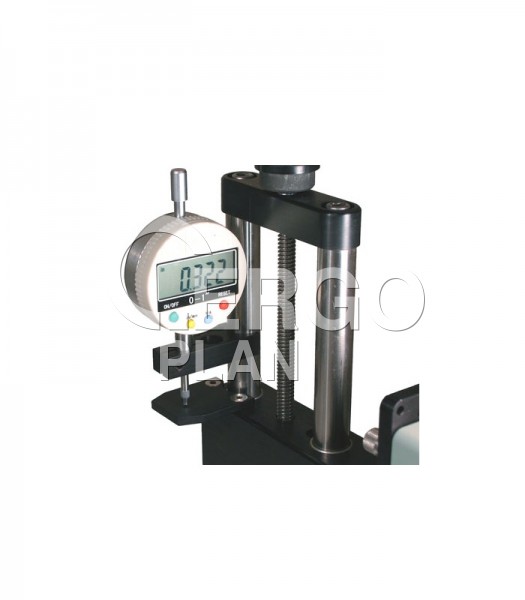

Souprava digitálního indikátoru (na objednávku), zobrazí posun až 1

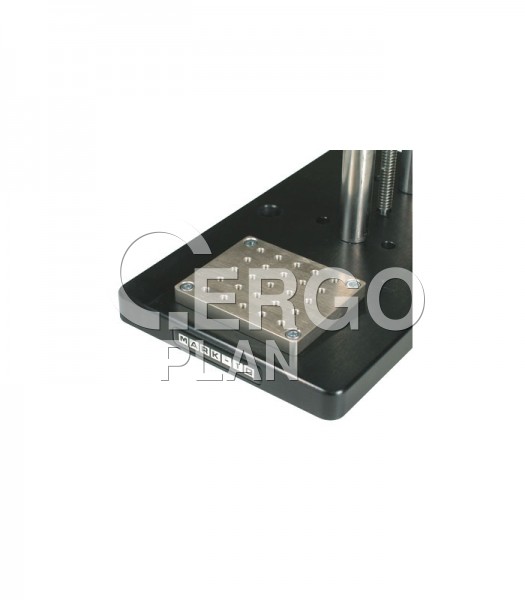

Základní deska (na objednávku), ocelová základní deska má 25 závitových otvorů #10.32 pro montáž přípravku.

další Ruční zkušební zařízení ES10E Ruční zkušební zařízení ES10E Souprava číselníkového ukazatele (na objednávku), zobrazí posun až 1 Souprava digitálního indikátoru (na objednávku), zobrazí posun až 1 Základní deska (na objednávku), ocelová základní deska má 25 závitovýc...

◄ ►

Maximální síla: 500 N (100 lb).
Maximální dráha: 229 mm (9").
Způsob zatěžování: páka (lze umístit do 3 poloh pro snazší obsluhu).
Délka dráhy: 26,7 mm (1,050") / otáčku páky.
Hmotnost: 4,5 kg.
Malé rozměry.
Slučitelnost se všemi měřiči síly, příslušenstvím a svěrkami Mark-10.
Montážní otvory pro montáž na stůl.
Velká, demontovatelná základní deska s 5 otvory #10-32 UNF pro montáž přípravku.
K dispozici jsou montážní sady pro konkurenční měřiče síly.

Ruční zkušební zařízení ES10E a ES20E jsou kompaktní a ekonomická řešení tlakových a tahových zkoušek malých vzorků. Volit je možno mezi pákou (ES10E) pro rychlé testování, nebo ručním kolem (ES20E) pro přesnější testování s větší konzistencí zkušebních výsledků. Přídavný číselníkový ukazatel zobrazuje posun až do 1". Při použití těchto stojanů s měřiči síly a upínacími přípravky lze vytvořit kompletní a ekonomické testovací systémy.

Při objednávání zkušebního zařízení ES10E nebo ES20E s MG20E nebo měřičem síly s nižší kapacitou a většinou svěrek Mark-10 je zapotřebí spojka G1039E nebo prodlužovací tyč libovolné délky, aby byla zajištěna přiměřená vůle mezi hřídelí snímače síly a svěrkou. MG50E a měřiče síly s vyšší kapacitou již spojku G1039E obsahují.

Volitelné příslušenství (na objednávku):

Volitelné příslušenství	Obj. kód
Široký sortiment měřičů síly a upínacích přípravků.
Základní deska Ocelová základní deska má 25 závitových otvorů #10.32 pro montáž přípravku.	14-1068E
Souprava číselníkového ukazatele Zobrazí posun až 1" s rozlišením 0,001".	ES001E
Souprava digitálního indikátoru Zobrazí posun až 1" s rozlišením 0,0005" a 0,01 mm. Obsahuje nulové tlačítko a tlačítko voliče in/mm.	ES002E
K dispozici jsou montážní sady pro konkurenční měřiče síly.
Spojka, #10-32	G1039E
