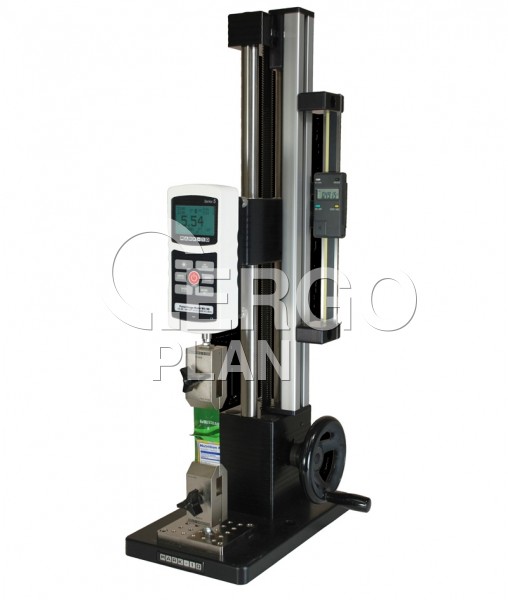

Ruční zkušební zařízení ES30E

                        Zařízení k měření síly ES30E je mnohostranné a ekonomické řešení pro většinu aplikací k testování tlaku a tahu. Maximální síla 1000 N, maximální dráha 330 mm.
Obj. číslo:
180105020022
Kategorie:

                        Příslušenství

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

další Ruční zkušební zařízení ES30E Ruční zkušební zařízení ES30E Digitální zobrazení dráhy, dráha 152 mm [6

◄ ►

Maximální síla: 1 kN [200 lbF].
Maximální dráha: 330 mm [13"].
Slučitelnost se všemi měřiči síly, příslušenstvím a svěrkami Mark-10.
Rychlost dráhy: 1,37 mm [0,05"] / otáčku ručním kolem.
Montážní otvory pro montáž na stůl.
Modulární konstrukce: základnu je možno demontovat a stojan použít jako součást většího systému.
Umožňuje i alternativní montáž.

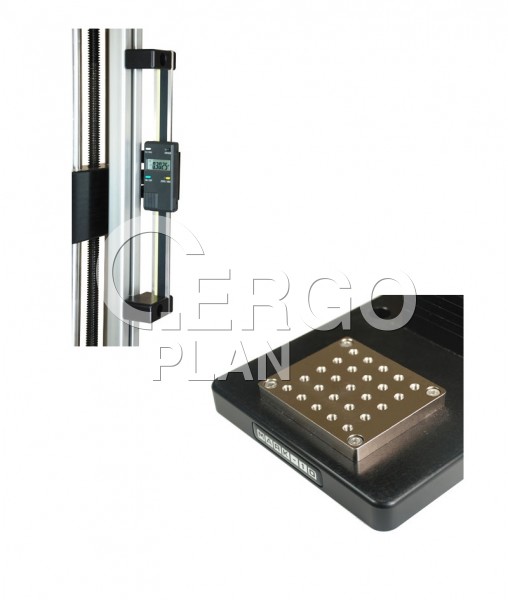

Odnímatelná základní deska s 25 závitovými otvory #10-32 pro montáž přípravku.
K dispozici jsou montážní soupravy pro konkurenční měřiče síly.

Zařízení k měření síly ES30E je mnohostranné a ekonomické řešení pro většinu aplikací k testování tlaku a tahu. Můľe pracovat s širokým sortimentem tvarů a velikostí vzorku a díky modulární konstrukci je lze konfigurovat v mnoha polohách. Přesné ovládání ručním kolem dovoluje uživateli snadno a přesně testovat sílu až 1 000 N. Při použití zařízení ES30E s jakýmkoliv měřičem síly a svěrkami Mark-10 lez vytvořit kompletní testovací řešení.

Model ES30E se dodává se sadou nástrojů, prodlužovací tyčí, malým háčkem, středním háčkem, spojkou #10-32 a kompresní deskou o průměru 2".

Připojení k PC:

Níže uvedené schéma znázorňuje kabely a adaptér, nezbytné pro přenos výstupních údajů síly a dráhy ze systému Mark-10 do počítače:

Zobrazení dráhy (Mitutoyo) <=> 09-1066E komunikační kabel, Mitutoyo <=> MRS100AE komunikační adaptér, Mitutoyo to RS-232 <=> RSU100E komunikační adaptér, RS-232 to USB (na objednávku).

Volitelné příslušenství (na objednávku):

Volitelné příslušenství	Obj. kód
Široký sortiment měřičů síly a upínacích přípravků.
Digitální zobrazení dráhy Dráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat.	ESM001E
Prodloužení sloupku Součástí dodávky je distanční vložka mezi základnou a sloupkem, kteá zvětšuje vůli mezi měřičem síly a základnou (nezvětšuje vzdálenost dráhy). K dispozici jsou délky 6", 12" a 24", a délka podle přání zákazníka.	ESM003-1E ESM003-2E ESM003-3E
K dispozici jsou montážní soupravy pro konkurenční měřiče síly.
