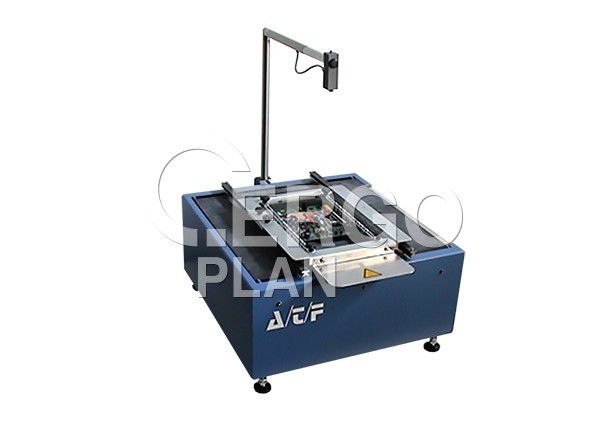

Selektivní pájecí zařízení ATF 106
Selektivní pájecí jednotka ATF 106 (mini-vlna) je velmi pružné stolní zařízení, určené pro mnoho rozličných aplikací. Max. rozměr trysky 24 x 96 mm.
Obj. číslo:
170100219
Kategorie:
Dostupnost:
3 - 4 týdny
- Jednotka ATF 105 pro selektivní pájení je velmi pružné stolní zařízení, určené pro mnoho rozličných aplikací.
- Zcela volný prostor na pracovní ploše umožňuje operátorovi plný přístup při manipulaci s DPS.
- Pracovní plochu nenarušují žádné motory čerpadel apod.
- Vlnu je možno ovládat v pohotovostním nebo přerušovaném režimu pomocí nožního spínače.
- Nastavitelná doba kontaktu zajištuje vysokou opakovatelnost při pájení nebo opakovaném pájení součástek.
- Jako doplněk se dodává souřadnicový stůl X/Y pro snadnou manipulaci s deskou.
- Na požádání je možno zařízení ATF 105 vybavit jednotkou pro nanášení tavidla a předehřívací sekcí.
Technické parametry:
- Vnější rozměry bez laserového ukazovátka ca. 520 x 550 x 340 mm.
- Vnější rozměry včetne laserového ukazovátka ca. 520 x 650 x 720 mm.
- Hmotnost (bez pájky) ca. 40 kg.
- Kapacita pájky ca. 35 kg.
- Požadavky na výkon 230 V 1,6 kVA.
- Min. rozměr trysky 12 x 12 mm.
- Max. rozměr trysky 24 x 96 mm.
| Základní jednotka | |
|---|---|
| 02700000 | Základní systém ATF 106 (vč. adaptéru pro kulaté trysky a trysky do rozměru 40x40 mm, bez pájky) |
| 108340006 | Adaptér ATF 106 pro horní část |
| Standardní trysky (nutný adaptér 108340006) | |
| 106320016T | 24 x 12 mm |
| 106320018T | 20 x 20 mm |
| 106320003T | 40 x 20 mm |
| 106320019T | 40 x 40 mm |
| 106320020T | 100 x 20 mm |
| na objednání | speciální rozměr |
| Kulaté trysky (nutný adaptér 108340006) | |
| 028036103 | tryska Ø 3 mm |
| 0280361001 | tryska Ø 4 mm |
| 028036105 | tryska Ø 5 mm |
| 028036106 | tryska Ø 6 mm |
| 028036107 | tryska Ø 8 mm |
| 028036104 | tryska Ø 10 mm |
| 028036102 | tryska Ø 15 mm |
| na objednání | speciální rozměr |
| Segmentovaná tryska | |
| 108340020 | nejmenší ploška pro pájení vlnou 12 x 12 mm, největší plocha pro pájení vlnou 24 x 96 mm, trysky mohou být snadno nastavené po čtvercích 12 x 12 mm |
| Příslušenství (na objednávku) | |
| 02700001 | přerušovaný provoz vlny s přednastavenými hodinami |
| 02211001 | rámeček (ATF AB 200, max velikost desky 280x205 mm) |
| 02011010 | rámeček (ATF AB 250, max velikost desky 380 x 255 mm) |
| 02700002 | souřadnicový stůl X/Y pro snadnou manipulaci s DPS (pro rámeček 02211001) |
| 106110060 | souřadnicový stůl X/Y pro snadnou manipulaci s DPS (pro rámeček 02011010) |
| 02700003 | Laserové ukazovátko (muže sloužit i pro modul nanášení tavidla) |
| na objednání | Modul dávkovače tavidla |
| na objednání | Modul predehřívače |
| 029000001 | Čisticí nástroje (2 ks) |
Záruka: 12 měsíců, pouze díly pro jednosměnný provoz. Díly, jež podléhají opotřebení, jsou vyloučeny.
Pro zajištění nejlepších výsledků pájení doporučujeme používat nerecyklovanou, kvalitní pájku. Na požádání nabízíme počáteční náplň pájecí lázně.
Selektivní pájecí zařízení ATF 106
| Název parametru | Hodnota |
| Napájení | 230 V 1,6 kVA |
|---|---|
| Obsah pájecí slitiny | 35 kg |
| Rozměry (š x h x v) | 520 x 550 x 340 mm |
| Hmotnost | 40 kg |
