Senzor tahové a tlakové síly, miniaturní MR04-05E

                        Snímač naměřených tahových a tlakových sil, vyměnitelný snímač pro univerzální zkušební přístroj síly a momentu M3IE, M5IE a M7IE. Kapacita 2,5 N (0,5 lbF), rozlišení 0,001 N (0,0002 lbF).
Obj. číslo:
180103020010
Kategorie:

                        Snímače síly a momentu

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

Senzor tahové a tlakové síly, miniaturní MR04-05E

další Senzor tahové a tlakové síly, miniaturní MR04-05E Senzor tahové a tlakové síly, miniaturní MR04-05E Senzor tahové a tlakové síly, miniaturní MR04-05E Senzor tahové a tlakové síly, miniaturní MR04-05E Senzor tahové a tlakové síly, miniaturní MR04-05E

◄ ►

Kapacita 2,5 N (0,5 lbF).
Rozlišení 0,001 N (0,0002 lbF).

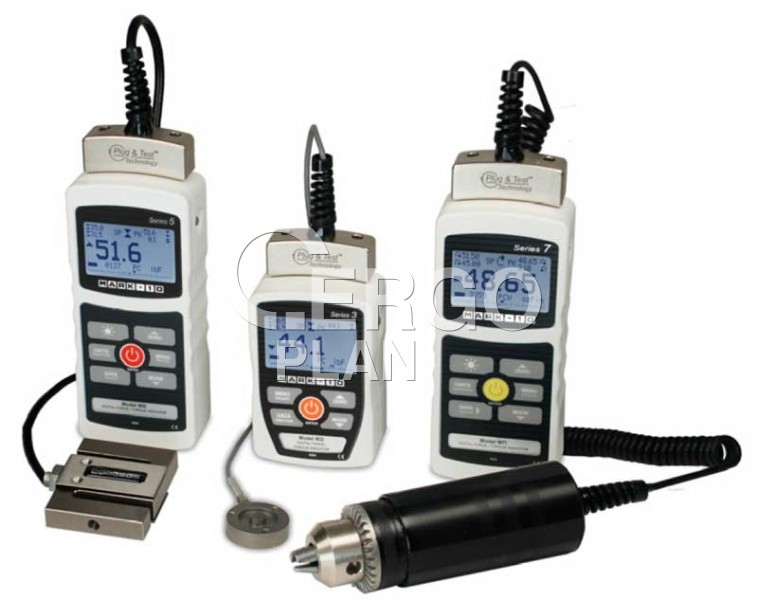

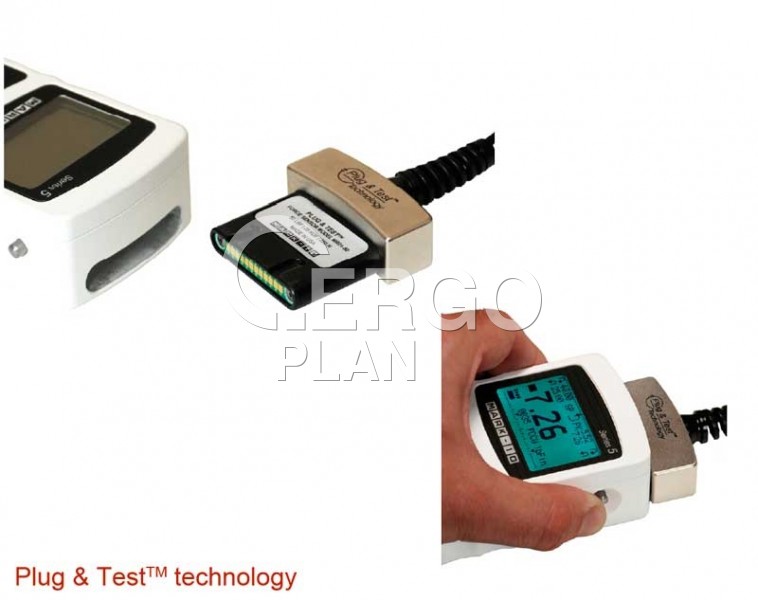

Člen Plug & Test^TM rodiny výměnných snímačů a indikátorů.
Ultra kompaktní velikost.

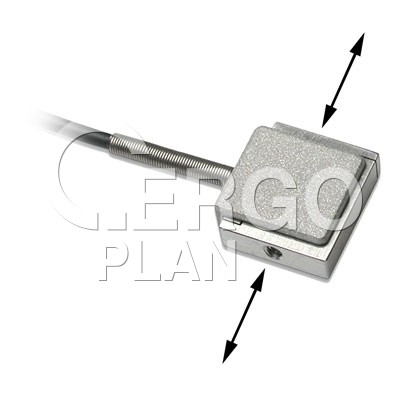

Senzor tažné a kompresní síly.
NIST certifikát kalibrace s daty.
Přesnost ± 0,2% + indikátor.
Hmotnost 0,007 kg.
Záruka 3 roky.

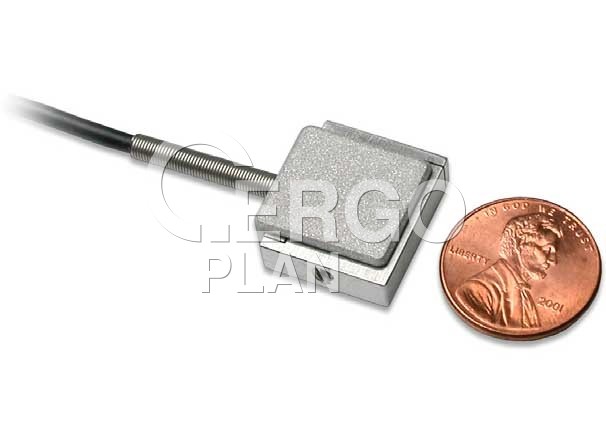

Extrémně kompaktní senzor pro měření tažné a kompresní síly je určen pro aplikace s omezeným prostorem. Řada R04 je k dispozici v kapacitál 1 až 500 N (25 až 100 lbF). Každá kapacita má stejné miniaturní rozměry. Senzory mají vynikající mechanickou ochranu proti přetížení a závitové otvory na obou stranách pro montáž příslušenství nebo nástrojů.

Porovnání snímačů řady R04:

Model	Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i
	lbF	ozF	gF	kgF	N	mN
MR04-025	0,25 x 0,0001	4 x 0,002	100 x 0,05	-	1 x 0,0005	1000 x 0,5
MR04-05	0,5 x 0,0002	8 x 0,005	250 x 0,1	-	2,5 x 0,001	2500 x 1
MR034-2	2 x 0,001	32 x 0,02	1000 x 0,5	1 x 0,0005	10 x 0,005	-
MR04-5	5 x 0,002	80 x 0,05	2500 x 1	2,5 x 0,001	25 x 0,01	-
MR04-10	10 x 0,005	160 x 0,1	5000 x 2	5 x 0,002	50 x 0,02	-
MR04-20	20 x 0,01	320 x 0,2	10000 x 5	10 x 0,005	100 x 0,05	-
MR04-50	50 x 0,02	800 x 0,5	25000 x 10	25 x 0,01	250 x 0,1	-
MR04-100	100 x 0,05	1600 x 1	50000 x 20	50 x 0,02	500 x 0,2	-

Model	Kapacita x rozlišení - s měřicími přístroji řady 3i
	lbF	gF	kgF	N
MR04-025	0,25 x 0,0002	100 x 0,1	-	1 x 0,001
MR04-05	0,5 x 0,0005	250 x 0,2	-	2,5 x 0,002
MR04-2	2 x 0,002	-	1 x 0,001	10 x 0,01
MR04-5	5 x 0,005	-	2,5 x 0,002	25 x 0,02
MR04-10	10 x 0,01	-	5 x 0,005	50 x 0,05
MR04-20	20 x 0,02	-	10 x 0,01	100 x 0,1
MR04-50	50 x 0,05	-	25 x 0,02	250 x 0,2
MR04-100	100 x 0,1	-	50 x 0,05	500 x 0,5

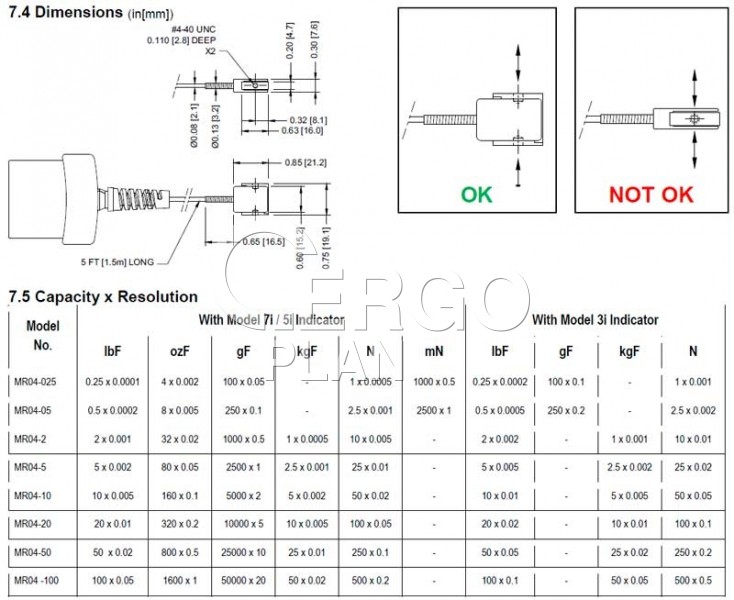

Velikostní tabulka senzorů R04:

Senzor tahové a tlakové síly, miniaturní MR04-05E

Název parametru	Hodnota
Kapacita přístroje	2,5 N (0,5 lbF)
Rozlišení přístroje	0,001 N (0,0002 lbF)
Přesnost	± 0,2 %
Rozměry	19.1 x 21.6 x 7.6 mm
Hmotnost	0.007 kg
Série snímačů síly a momentu	SJR - síla, miniaturní, s ramenem S
