Senzor tahové a tlakové síly MR01-5000E

                        Snímač naměřených tahových a tlakových sil, s ramenem S, vyměnitelný snímač pro univerzální zkušební přístroj síly a momentu M3IE, M5IE a M7IE. Kapacita 25000,0 N (5000,0 lbF), rozlišení 10,0 N (2,0 lbF).
Obj. číslo:
180103020023
Kategorie:

                        Snímače síly a momentu

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

další Senzor tahové a tlakové síly MR01-5000E Senzor tahové a tlakové síly MR01-5000E Senzor tahové a tlakové síly MR01-5000E Senzor tahové a tlakové síly MR01-5000E Senzor tahové a tlakové síly MR01-5000E Senzor tahové a tlakové síly MR01-5000E

◄ ►

Kapacita 25000,0 N (5000,0 lbF).
Rozlišení 10,0 N (2,0/5,0 lbF).

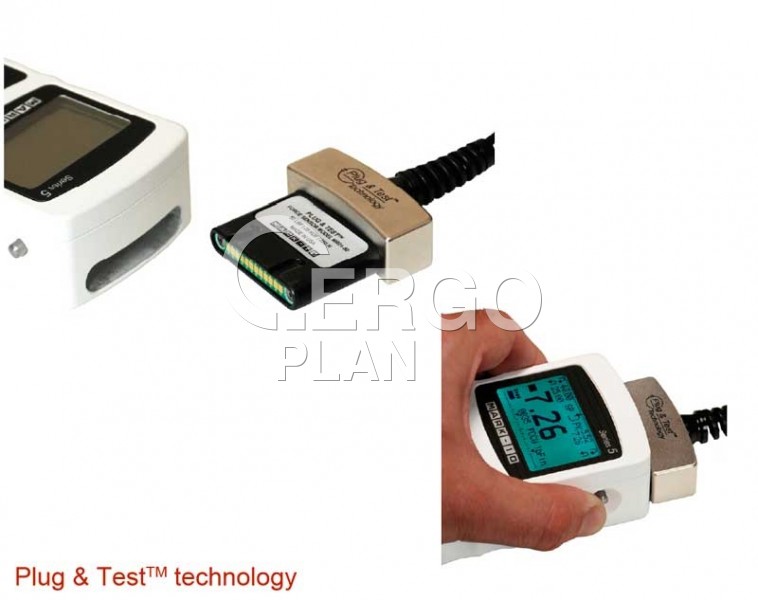

Člen Plug & Tes^tTM rodiny výměnných snímačů a indikátorů.
Měřič pevnosti v tahu a tlakové síly.
NIST certifikát kalibrace s daty.
Přesnost ± 0,15% - indikátor.
Hmotnost od 0,9 do 1,4 kg (podle zvoleného typu).
Záruka 3 roky.

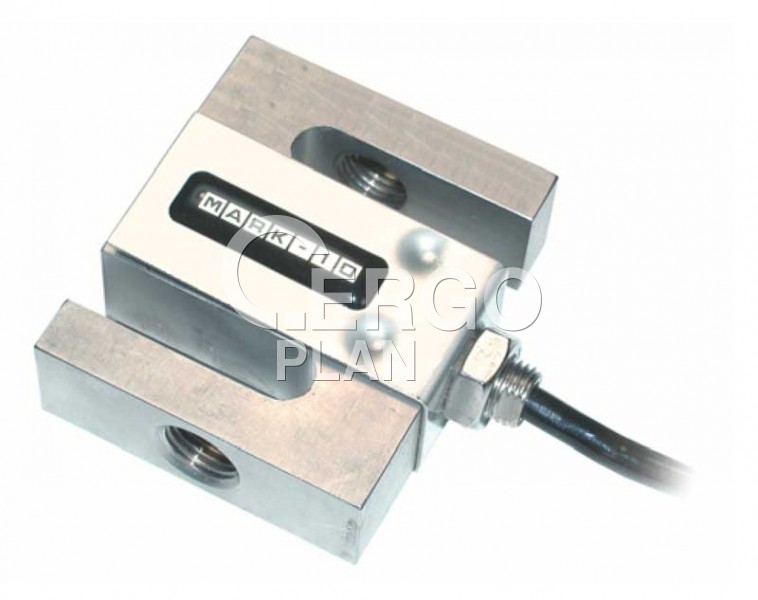

Řada R01 robustních inteligentních senzorů je určena pro měření tahové a tlakové síly, s aplikacemi prakticky ve všech odvětvích. Odolná S konstrukce s otvory se závity na obou stranách umožňuje širokou škálu konstrukcí.

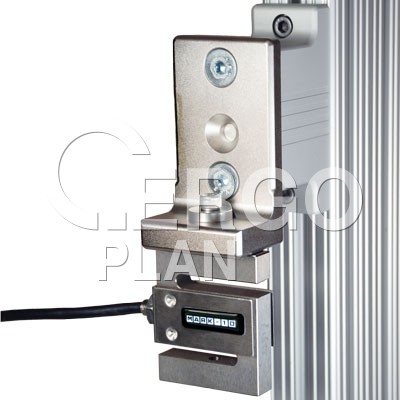

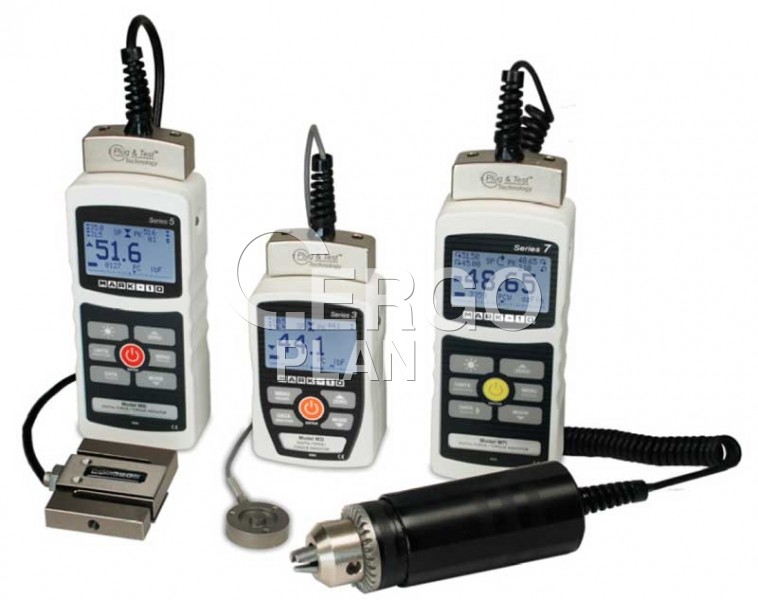

Senzor může být integrován do stávajícího systému, nebo upevněn na Mark-10 měřicí stojany. Pro montáž na ESM1500LC zkušební zařízení je k dispozici zkrácený kabel. Nabízené jsou varianty senzorů s kapacitou od 250 N do 50 kN (50 - 10000 kbF). Kompatibilní s Mark-10 měřiči (prodávají se samostatně) pomocí unikátní Plug & Test^TM technologii.

Porovnání snímačů řady R01:

Model	Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i
	lbF	ozF	gF	kgF	N	kN
MR01-50	50 x 0,02	800 x 0,5	25000 x 10	25 x 0,01	250 x 0,1	-
MR01-100	100 x 0,05	1600 x 1	50000 x 20	50 x 0,02	500 x 0,5	-
MR01-200	200 x 0,1	3200 x 2	-	100 x 0,05	1000 x 0,5	1 x 0,0005
MR01-300	300 x 0,2	4800 x 5	-	150 x 0,1	1500 x 1	1,5 x 0,001
MR01-500	500 x 0,2	8000 x 5	-	250 x 0,1	2500 x 1	2,5 x 0,001
MR01-750	750 x 0,5	12000 x 10	-	375 x 0,2	3750 x 2	3,75 x 0,002
MR01-1000	1000 x 0,5	16000 x 10	-	500 x 0,2	5000 x 2	5 x 0,002
MR01 - 1500	1500 x 1	24000 x 20	-	750 x 0,5	7500 x 5	7,5 x 0,005
MR01-2000	2000 x 1	32000 x 20	-	1000 x 0,5	10000 x 5	10 x 0,005
MR01-5000	5000 x 2	-	-	2500 x 1	25000 x 10	25 x 0,01
MR01-10000	10000 x 5	-	-	5000 x 2	50000 x 25	50 x 0,02

Model	Kapacita x rozlišení - s měřicími přístroji řady 3i
	lbF	kgF	N	kN
MR01-50	50 x 0,05	25 x 0,02	250 x 0,2	-
MR01-100	100 x 0,1	50 x 0,05	500 x 0,5	-
MR01-200	200 x 0,2	100 x 0,1	1000 x 1	-
MR01-300	300 x 0,5	150 x 0,2	1500 x 2	-
MR01-500	500 x 0,5	250 x 0,2	2500 x 2	-
MR01-750	750 x 0,5	375 x 0,2	3750 x 2	-
MR01-1000	1000 x 1	500 x 0,5	5000 x 5	-
MR01-1500	1500 x 2	750 x 1	7500 x 10	-
MR01-2000	2000 x 2	1000 x 1	10000 x 10	-
MR01-5000	5000 x 5	2500 x 2	-	25 x 0,02
MR01-10000	10000 x 10	5000 x 5	-	50 x 0,05

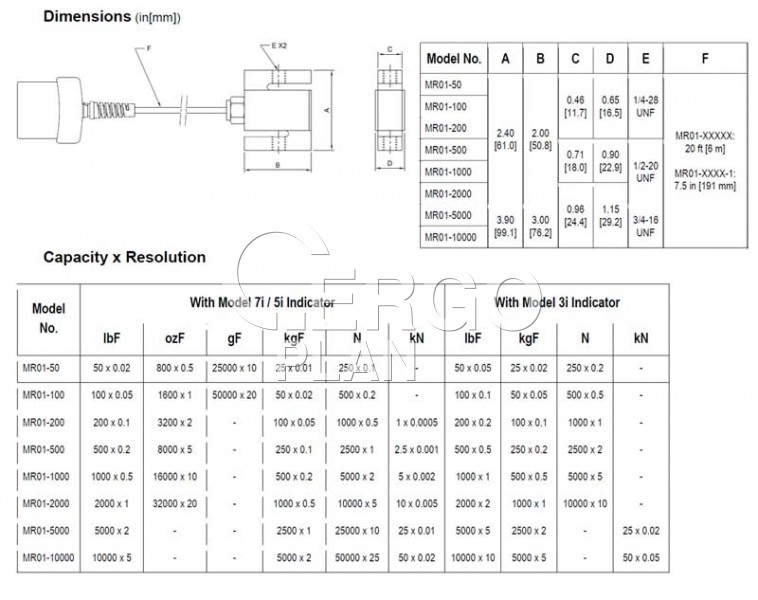

Velikostní tabulka senzorů R01:

	A	B	C	D	E	F
MR01-50*	61,0	50,8	11,7	22,9	1/4-28 UNF	MR01-XXXXX: 6 m MR01-XXXX-1*: 254 mm
MR01-100*	61,0	50,8	11,7	22,9	1/4-28 UNF
MR01-200*	61,0	50,8	11,7	22,	1/4-28 UNF
MR01-300*	61,0	50,8	18,0	27,9	1/2-20 UNF
MR01-500*	61,0	50,8	18,0	27,9	1/2-20 UNF
MR01-750*	61,0	50,8	18,0	27,9	1/2-20 UNF
MR01-1000*	61,0	50,8	18,0	27,9	1/2-20 UNF
MR01-1500*	61,0	50,8	24,4	35,6	1/2-20 UNF
MR01-2000*	61,0	50,8	24,4	35,6	1/2-20 UNF
MR01-5000	99,1	76,2	24,4	35,6	3/4-16 UNF
MR01-10000	99,1	76,2	30,7	41,4	3/4-16 UNF
* přidejte příponu "-1" pro zkrácený kabel, který se používá ke stojanům ESM1500, ESM750, ESM303 a ESM303H.
"-1" senzory zahrnují hardware pro upevnění na testovací stojan
Poznámka: senzory MR01-5000 a MR01-10000 nemohou být připevněny na testovací stojany ESM303 a ESD303H.

Senzor tahové a tlakové síly MR01-5000E

Název parametru	Hodnota
Kapacita přístroje	25000,0 N (5000,0 lbF)
Rozlišení přístroje	10,0 N (2,0 lbF)
Přesnost	± 0,15 %
Rozměry	50,8 x 61,0 x 16,5 mm
Série snímačů síly a momentu	SS - síla, s ramenem S
