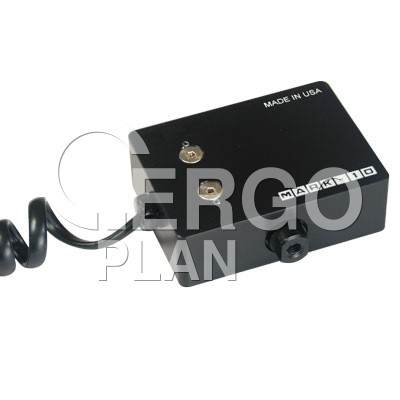

Senzor tažné a kompresní síly MR03-50E

                        Snímač naměřených tažných a kompresních sil, vyměnitelný snímač pro univerzální zkušební přístroj síly a momentu M3IE, M5IE a M7IE. Kapacita 250 N (50 lbF), rozlišení 0,1 N (0,02 lbF).
Obj. číslo:
180103020007
Kategorie:

                        Snímače síly a momentu

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

další Senzor tažné a kompresní síly MR03-50E Senzor tažné a kompresní síly MR03-50E Senzor tažné a kompresní síly MR03-50E Senzor tažné a kompresní síly MR03-50E Senzor tažné a kompresní síly MR03-50E Senzor tažné a kompresní síly MR03-50E Senzor tažné a kompresní síly MR03-50E Senzor tažné a kompresní síly MR03-50E

◄ ►

Kapacita 250,0 N (50,0 lbF).
Rozlišení 0,1 N (0,02 lbF).

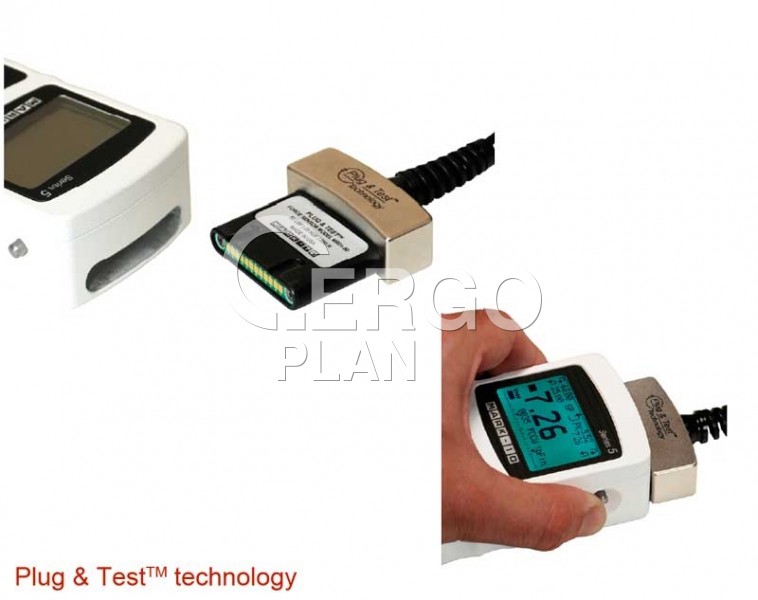

Člen Plug & Test^TM rodiny výměnných snímačů a indikátorů.
Snímač tažné a kompresní síly.
Robustní hliníkové pouzdro.
NIST certifikát kalibrace s daty.
Přesnost ± 0,15% + indikátor.
Hmotnost 0,2 kg.
Záruka 3 roky.

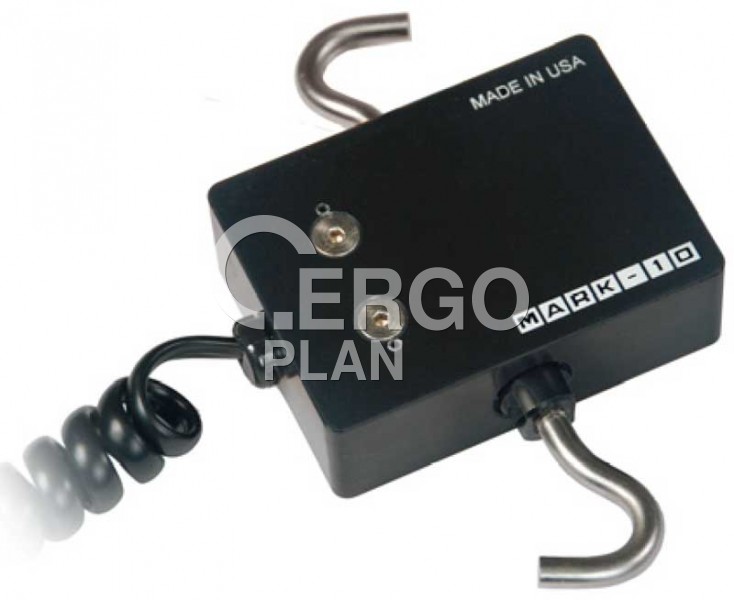

Řada R03 inteligentních snímačů je určena pro měření tažné a kompresní síly a nalézá svůj význam prakticky ve všech průmyslových aplikacích. Otvory se závitem na obou stranách akceptují celou řadu háčků a nástrojů, proto je tento senzor zvláště vhodný pro inline testy.

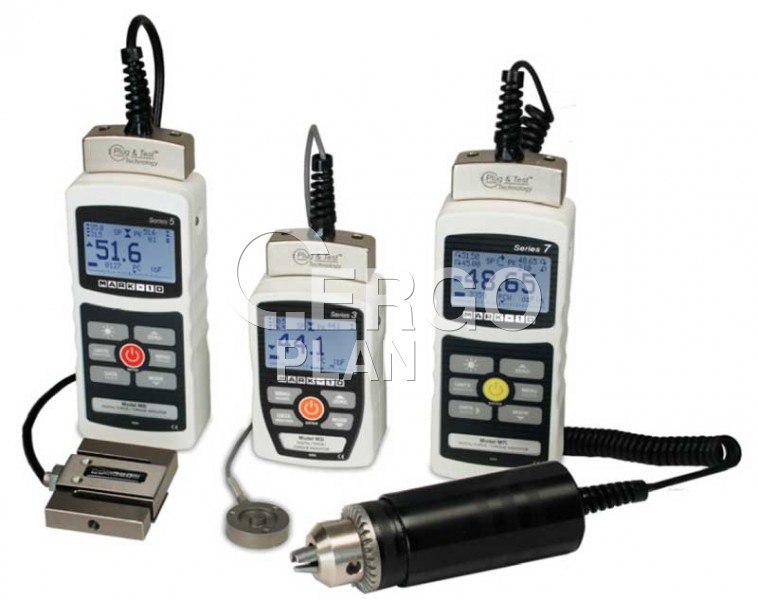

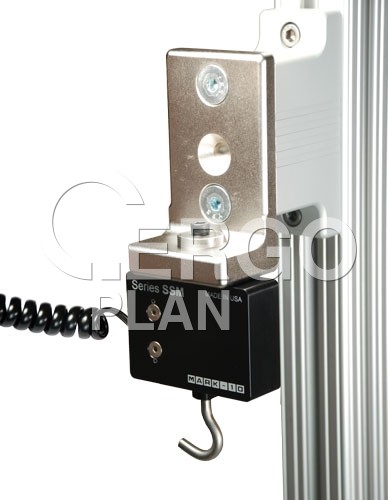

Senzor může být integrován do stávajícího systému, nebo upevněn na Mark-10 měřicí stojany. Pro montáž na ESM1500LC zkušební zařízení je k dispozici zkrácený kabel. Nabízené jsou varianty senzorů s kapacitou od 1 N do 500 N (0,25 - 100 lbF). Kompatibilní s Mark-10 měřiči (prodávají se samostatně) pomocí unikátní Plug & Test^TM technologii.

Porovnání snímačů řady R03:

Model	Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i
	lbF	ozF	gF	kgF	N	mN
MR03-025	0,25 x 0,0001	4 x 0,002	100 x 0,05	-	1 x 0,0005	1000 x 0,5
MR03-05	0,5 x 0,0002	8 x 0,005	250 x 0,1	-	2,5 x 0,001	2500 x 1
MR03-2	2 x 0,001	32 x 0,02	1000 x 0,5	1 x 0,0005	10 x 0,005	-
MR03-5	5 x 0,002	80 x 0,05	2500 x 1	2,5 x 0,001	25 x 0,01	-
MR03-10	10 x 0,005	160 x 0,1	5000 x 2	5 x 0,002	50 x 0,02	-
MR03-20	20 x 0,01	320 x 0,2	10000 x 5	10 x 0,005	100 x 0,05	-
MR03-50	50 x 0,02	800 x 0,5	25000 x 10	25 x 0,01	250 x 0,1	-
MR03-100	100 x 0,05	1600 x 1	50000 x 20	50 x 0,02	500 x 0,2	-

Model	Kapacita x rozlišení - s měřicími přístroji řady 3i
	lbF	gF	kgF	N
MR03-025	0,25 x 0,0002	100 x 0,1	-	1 x 0,001
MR03-05	0,5 x 0,0005	250 x 0,2	-	2,5 x 0,002
MR03-2	2 x 0,002	-	1 x 0,001	10 x 0,01
MR03-5	5 x 0,005	-	2,5 x 0,002	25 x 0,02
MR03-10	10 x 0,01	-	5 x 0,005	50 x 0,05
MR03-20	20 x 0,02	-	10 x 0,01	100 x 0,1
MR03-50	50 x 0,05	-	25 x 0,02	250 x 0,2
MR03-100	100 x 0,1	-	50 x 0,05	500 x 0,5

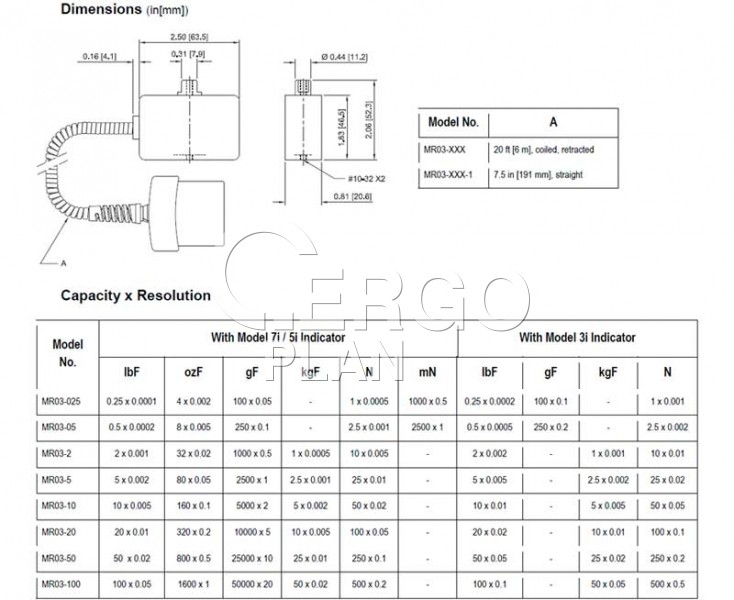

Velikostní tabulka senzorů R03:

Model	A
MR03-XXX	6 m, svinutý, stažený
MR03-XXX-1*	191 mm, přímý, určený pro zkušební stojan ESM1500LC

Senzor tažné a kompresní síly MR03-50E

Název parametru	Hodnota
Kapacita přístroje	250,0 N (50,0 lbF)
Rozlišení přístroje	0,1 N (0,02 lbF)
Přesnost	± 0,15 %
Rozměry	52.3 x 63.5 x 20.6 mm
Hmotnost	0.2 kg
Série snímačů síly a momentu	SSM - síla, standardní
