Senzor točivého momentu, čtvercový MR55-1000E

                        Snímač krouticího momentu, vyměnitelný snímač pro univerzální zkušební přístroj síly a momentu M3IE, M5IE a M7IE. Kapacita 11000 Ncm (1000 lbFin), rozlišení 10,0 Ncm (1,0 lbFin).
Obj. číslo:
180101050002
Kategorie:

                        Snímače síly a momentu

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

Senzor točivého momentu, čtvercový MR55-1000E

další Senzor točivého momentu, čtvercový MR55-1000E Senzor točivého momentu, čtvercový MR55-1000E Senzor točivého momentu, čtvercový MR55-1000E Senzor točivého momentu, čtvercový MR55-1000E Senzor točivého momentu, čtvercový MR55-1000E Senzor točivého momentu, čtvercový MR55-1000E

◄ ►

Kapacita 11000 Ncm (1000 lbFin).
Rozlišení 10,0 Ncm (1,0 lbFin).

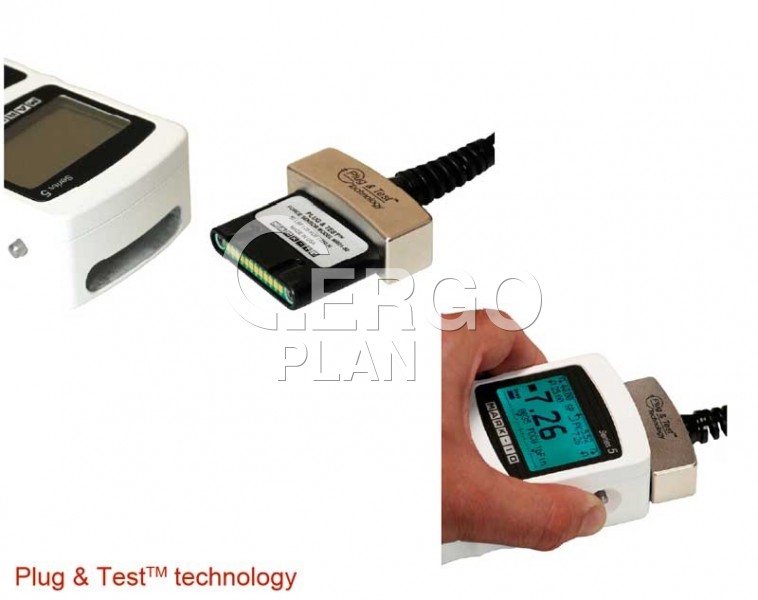

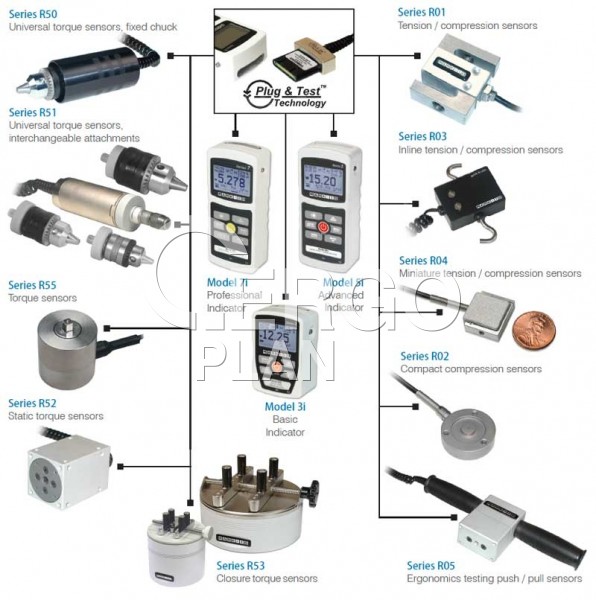

Člen Plug & Test^TM rodiny výměnných snímačů a indikátorů.

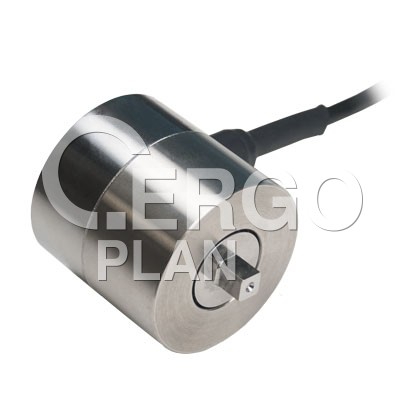

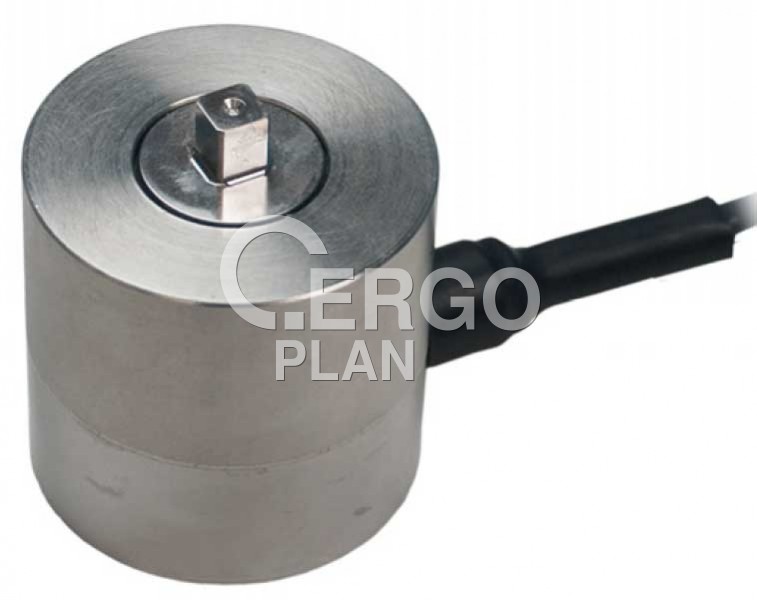

Robustní válcový tvar.
Čtverec se otáčí na obou koncích senzoru.
Konstrukce z nerezové oceli a hliníku.
Senzor krouticího (točivého) momentu.
NIST certifikát kalibrace s daty.
Přesnost ± 0,6% + indikátor.
Hmotnost 0,6 kg.
Záruka 3 roky.

Tato řada robustních momentových snímačů je ideální pro širokou škálu aplikací v mnoha odvětvích, při nichž se testuje točivý moment. Čtvercové jednotky na obou stranách umožňují in-line použití s pomocí momentového klíče, nebo OEM v jiných aplikacích. K dispozici jsou kapacity od 220 do 55 000 Ncm (20 až 500 lbFin).

Porovnání snímačů řady R55:

Model	Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i
	lbFin	ozFin	lbFft	kgFmm	Ncm	Nm
MR55-20	20 x 0,02	320 x 0,2	1,5 x 0,002	-	220 x 0,2	2 x 0,002
MR55-50	50 x 0,05	800 x 0,5	4 x 0,005	-	570 x 0,5	5,7 x 0,005
MR55-100	100 x 0,1	1600 x 1	8 x 0,01	-	1150 x 1	11,5 x 0,01
MR55-200	200 x 0,2	-	16 x 0,02	2300 x 2	2200 x 2	22 x 0,02
MR55-400	400 x 0,5	-	32 x 0,05	4600 x 5	4500 x 5	45 x 0,05
MR55-1000	1000 x 1	-	80 x 0,1	11500 x 10	11000 x 10	110 x 0,1
MR55-5000	5000 x 5	-	400 x 0,5	55 x 0,05 kgFm	55000 x 50	550 x 0,5

Model	Kapacita x rozlišení - s měřicími přístroji řady 3i
	lbFin	ozFin	kgFmm	Ncm
MR55-20	20 x 0,02	320 x 0,5	-	220 x 0,2
MR55-50	50 x 0,05	800 x 1	-	570 x 0,5
MR55-100	100 x 0,1	1600 x 2	-	1150 x 1
MR55-200	200 x 0,2	-	2300 x 2	2200 x 2
MR55-400	400 x 0,5	-	4600 x 5	4500 x 2
MR55-1000	1000 x 1	-	11500 x 10	11000 x 10
MR55-5000	5000 x 5	-	55 x 0,05 kgFm	550 x 0,5 Nm

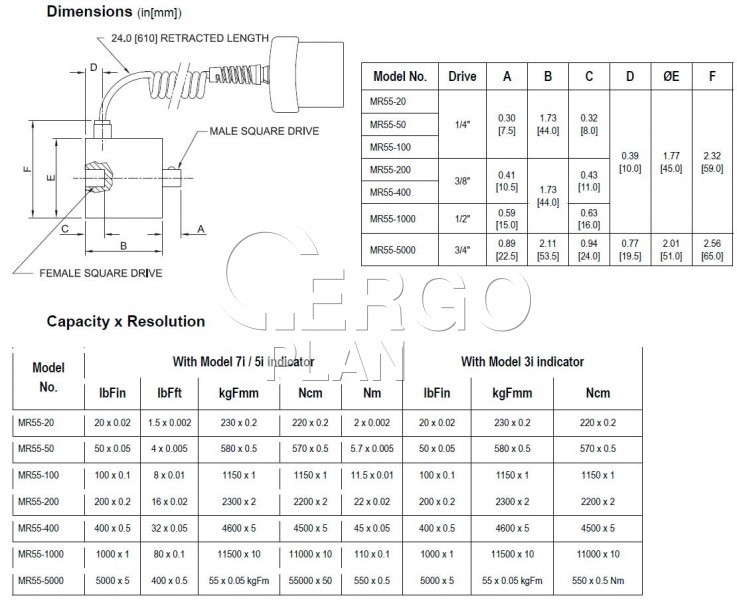

Velikostní tabulka senzorů R55:

Model	Velikost	A	B	C	D	ø E	F
MR55-20	1/4"	7,5	44,0	8,0	10,0	45,0	59,0
MR55-50
MR55-100
MR55-200	3/8"	10,5	44,0	11,0
MR55-400	3/8"	10,5		11,0
MR55-1000	1/2"	15,0		16,0
MR55-5000	3/4"	22,5	53,5	24,0	19,5	51,0	65,0

Senzor točivého momentu, čtvercový MR55-1000E

Název parametru	Hodnota
Kapacita přístroje	5000,0 N (1000,0 lbF)
Série měřičů síly	Série CG
Rozlišení přístroje	2,0 N (0,5 lbF)
Přesnost	± 0,2 %
