Senzor točivého momentu, univerzální MR50-20ZE

                        Snímač krouticího momentu, vyměnitelný snímač pro univerzální zkušební přístroj síly a momentu M3IE, M5IE a M7IE. Kapacita 14 Ncm (20 ozFin), rozlišení 0,01 Ncm (0,01 ozFin).
Obj. číslo:
180103010005
Kategorie:

                        Snímače síly a momentu

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

Senzor točivého momentu, univerzální MR50-20ZE

další Senzor točivého momentu, univerzální MR50-20ZE Senzor točivého momentu, univerzální MR50-20ZE Senzor točivého momentu, univerzální MR50-20ZE Senzor točivého momentu, univerzální MR50-20ZE Senzor točivého momentu, univerzální MR50-20ZE Senzor točivého momentu, univerzální MR50-20ZE Senzor točivého momentu, univerzální MR50-20ZE

◄ ►

Kapacita 14,0 Ncm (20 ozFin).
Rozlišení 0,01 Ncm (0,01 ozFin).

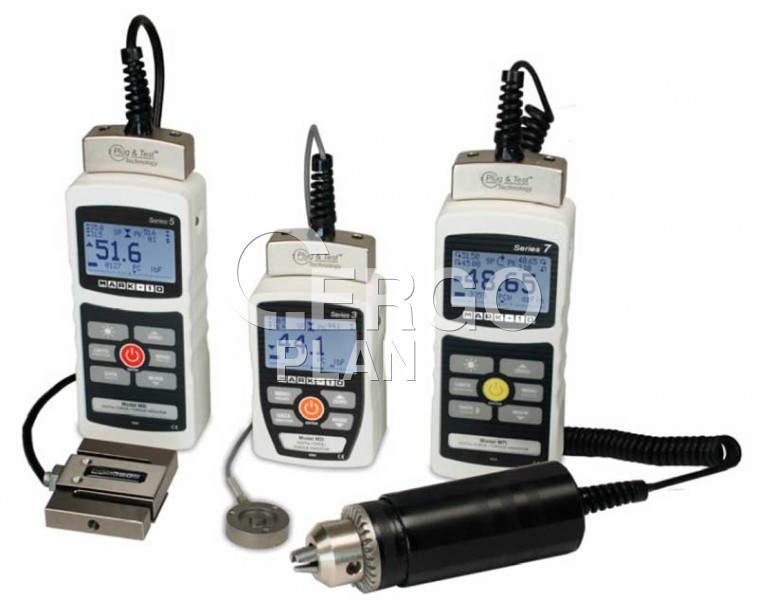

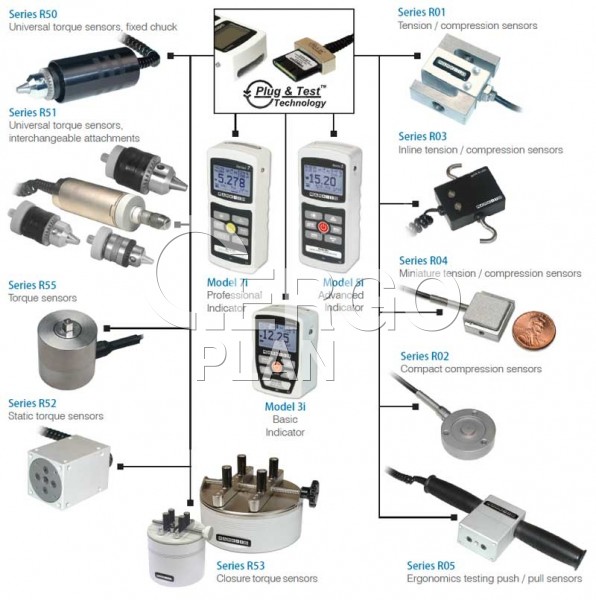

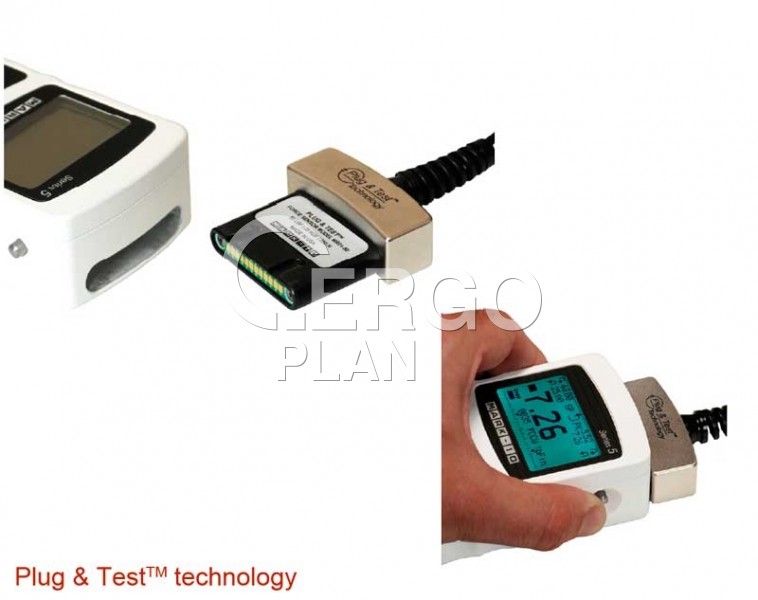

Člen Plug & Test^TM rodiny výměnných snímačů a indikátorů.
Robustní hliníkové pouzdro.

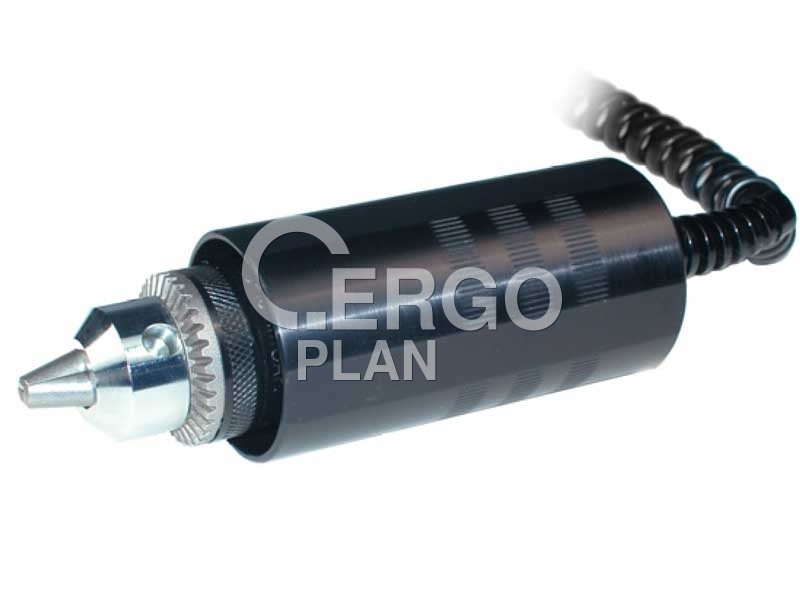

Senzor krouticího (točivého) momentu.
NIST certifikát kalibrace s daty.
Přesnost ± 0,35% + indikátor.
Hmotnost 0,6 kg.
Záruka 3 roky.

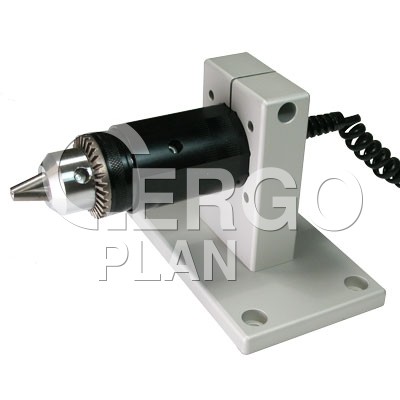

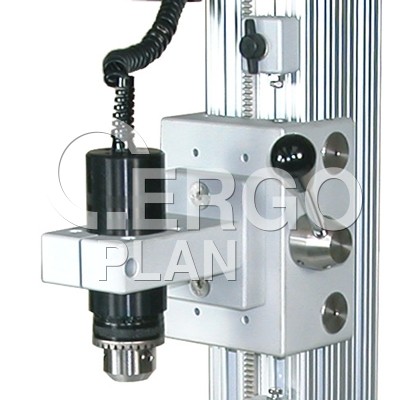

Senzor krouticího momentu určený pro měření obousměrného momentu v širokých škálách aplikací. Obsahuje sklíčidlo pro vzorky o průměru až 12,7 mm (1/2"), v závislosti na kapacitě. Senzor může být použit jako ruční zařízení nebo namontován na zkušební stojan točivého momentu. K dispozici jsou kapacity od 7 do 1150 Ncm (10 až 1600 ozFin).

Porovnání snímačů řady R50:

Model	Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i
	lbFin	ozFin	lbFft	gFcm	kgFmm	Nmm	Ncm	Nm
MR50-10Z	-	10 x 0,005	-	700 x 0,5	7 x 0,005	70 x 0,05	7 x 0,005	-
MR50-20Z	-	20 x 0,01	-	1400 x 1	14 x 0,01	140 x 0,1	14 x 0,01	-
MR50-50Z	-	50 x 0,02	-	3600 x 2	36 x 0,02	350 x 0,2	35 x 0,02	-
MR50-12	12 x 0,005	192 x 0,1	1 x 0,0005	-	-	-	135 x 0,1	1,35 x 0,001
MR50-50	50 x 0,02	800 x 0,5	4 x 0,002	-	-	-	570 x 0,5	5,7 x 0,005
MR50-100	100 x 0,05	1600 x 1	8 x 0,005	-	-	-	1150 x 0,5	11,5 x 0,005

Model	Kapacita x rozlišení - s měřicími přístroji řady 3i
	lbFin	ozFin	kgFmm	Ncm
MR50-10Z	-	10 x 0,01	7 x 0,005	7 x 0,005
MR50-20Z	-	20 x 0,02	14 x 0,01	14 x 0,01
MR50-50Z	-	50 x 0,05	36 x 0,05	36 x 0,05
MR50-12	12 x 0,01	192 x 0,2	-	135 x 0,1
MR50-50	50 x 0,05	800 x 1	-	570 x 0,5
MR50-100	100 x 0,1	1600 x 2	-	1150 x 1

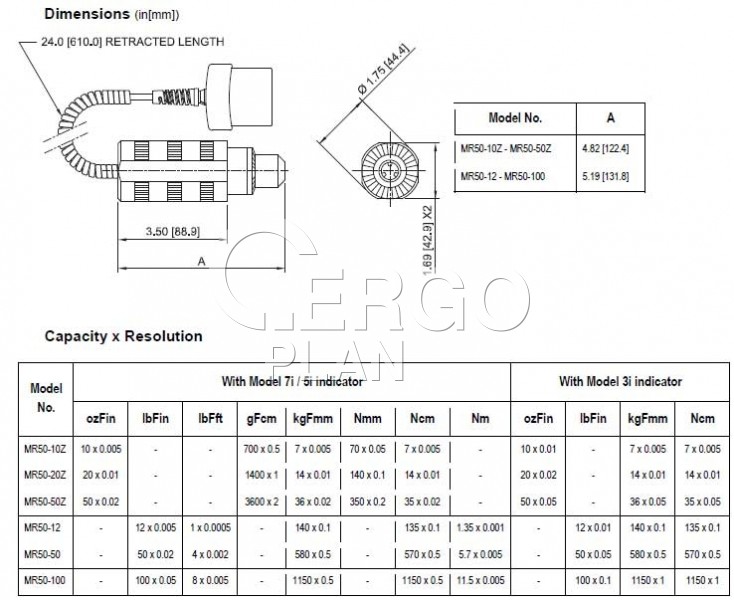

Velikostní tabulka senzorů R50:

	A	Rozsah velikosti sklíčidla
MR50-10Z	122,4 mm	1,6 - 9,5 mm
MR50-20Z
MR50-50Z
MR50-12	131,8 mm	2,0 - 12,7 mm
MR50-50
MR50-100

Senzor točivého momentu, univerzální MR50-20ZE

Název parametru	Hodnota
Kapacita přístroje	14,0 Ncm (20,0 ozin)
Rozlišení přístroje	0,01 Ncm (0,02 ozin)
Přesnost	± 0,35 %
Rozměry	122.4 x 44.4 x 42.4 mm
Hmotnost	0.6 kg
Série snímačů síly a momentu	STJ - moment, univerzální
