Senzor točivého momentu, univerzální MR51-20ZE

                        Snímač krouticího momentu, vyměnitelný snímač pro univerzální zkušební přístroj síly a momentu M3IE, M5IE a M7IE. Kapacita 14 Ncm (20 ozFin), rozlišení 0,01 Ncm (0,01 ozFin).
Obj. číslo:
180103010011
Kategorie:

                        Snímače síly a momentu

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

Senzor točivého momentu, univerzální MR51-20ZE

další Senzor točivého momentu, univerzální MR51-20ZE Senzor točivého momentu, univerzální MR51-20ZE Senzor točivého momentu, univerzální MR51-20ZE Senzor točivého momentu, univerzální MR51-20ZE Senzor točivého momentu, univerzální MR51-20ZE Senzor točivého momentu, univerzální MR51-20ZE Senzor točivého momentu, univerzální MR51-20ZE

◄ ►

Kapacita 14 Ncm (20 ozFin).
Rozlišení 0,01 Ncm (0,01 ozFin).

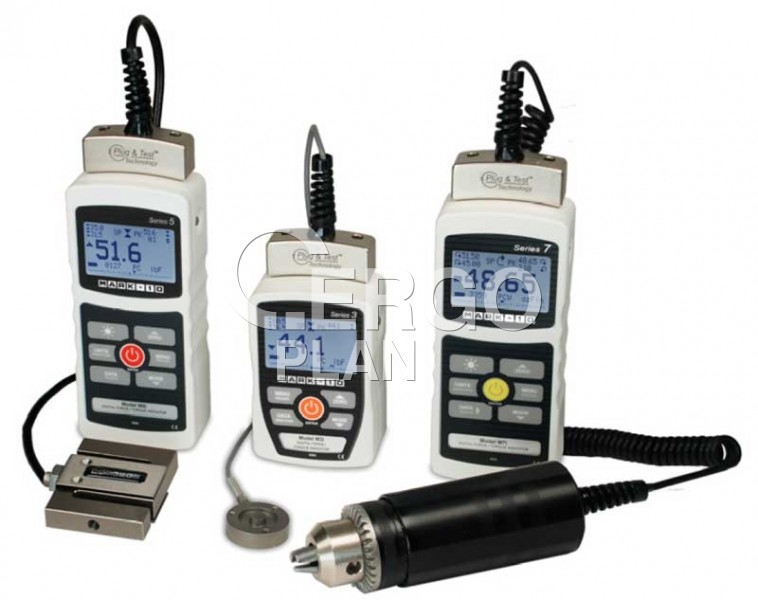

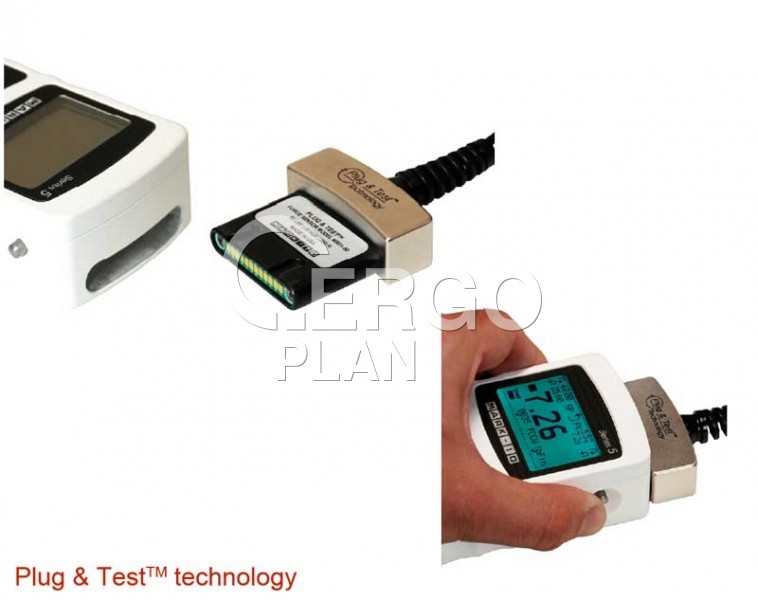

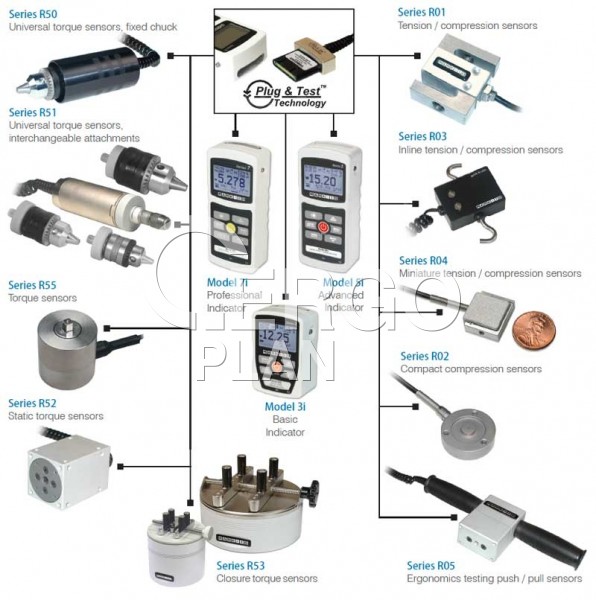

Člen Plug & Test^TM rodiny výměnných snímačů a indikátorů.
Robustní hliníkové pouzdro.
Senzor krouticího (točivého) momentu.
NIST certifikát kalibrace s daty.
Přesnost ± 0,20% + indikátor.
Hmotnost 0,6 kg.
Záruka 3 roky.

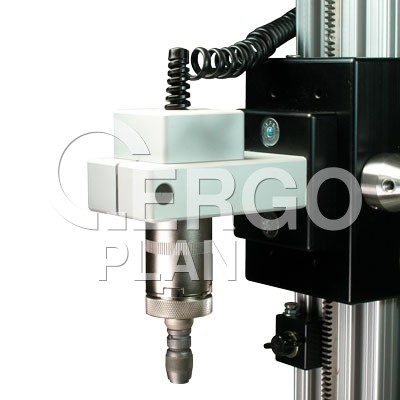

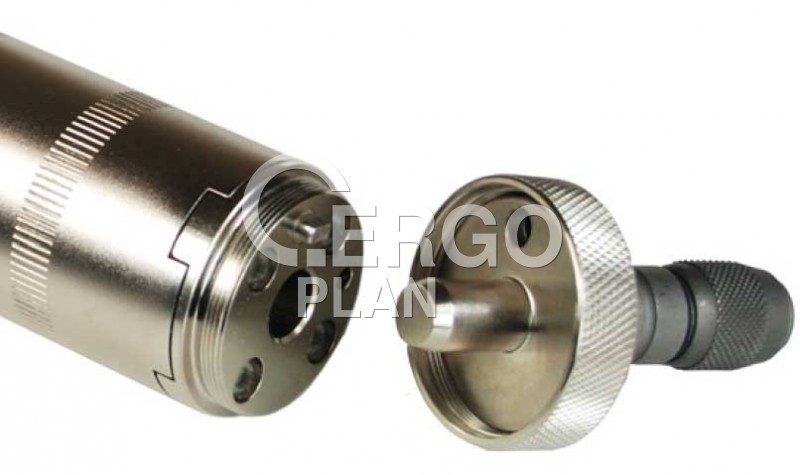

Senzor krouticího momentu určený pro měření obousměrného momentu v širokých škálách aplikací, které vyžadují různé velikosti vzorku. K dispozici jsou tři kapacity vyměnitelného sklíčidla a držák. Senzor může být použit jako ruční zařízení nebo namontován na zkušební stojan točivého momentu. K dispozici jsou kapacity od 7 do 1150 Ncm (10 až 1600 ozFin).

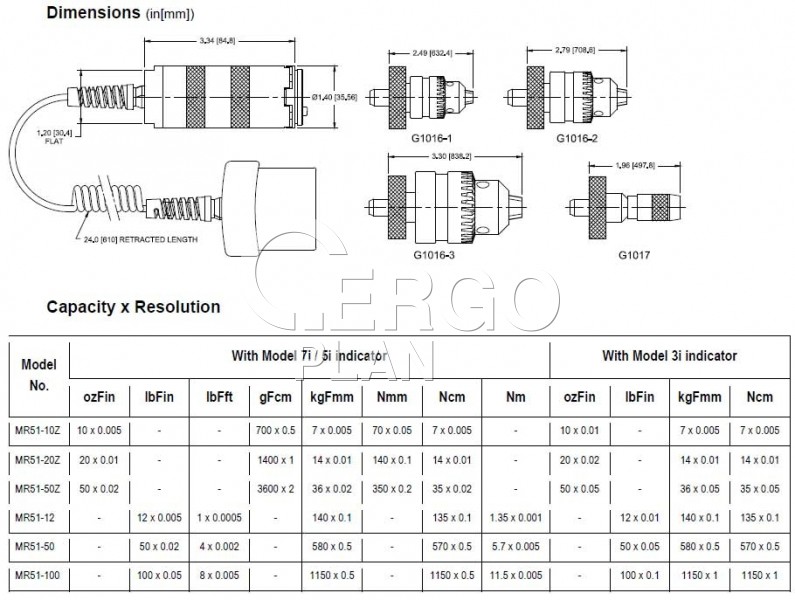

Porovnání snímačů řady R51:

Model	Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i
	lbFin	ozFin	lbFft	gFcm	kgFmm	Nmm	Ncm	Nm
MR51-10Z	-	10 x 0,005	-	700 x 0,5	7 x 0,005	70 x 0,05	7 x 0,005	-
MR51-20Z	-	20 x 0,01	-	1400 x 1	14 x 0,01	140 x 0,1	14 x 0,01	-
MR51-50Z	-	50 x 0,02	-	3600 x 2	36 x 0,02	350 x 0,2	35 x 0,02	-
MR51-12	12 x 0,005	192 x 0,1	1 x 0,0005	-	-	-	135 x 0,1	1,35 x 0,001
MR51-50	50 x 0,02	800 x 0,5	4 x 0,002	-	-	-	570 x 0,5	5,7 x 0,005
MR51-100	100 x 0,05	1600 x 1	8 x 0,005	-	-	-	1150 x 0,5	11,5 x 0,005

Model	Kapacita x rozlišení - s měřicími přístroji řady 3i
	lbFin	ozFin	kgFmm	Ncm
MR51-10Z	-	10 x 0,01	7 x 0,005	7 x 0,005
MR51-20Z	-	20 x 0,02	14 x 0,01	14 x 0,01
MR51-50Z	-	50 x 0,05	36 x 0,05	36 x 0,05
MR51-12	12 x 0,01	192 x 0,2	-	135 x 0,1
MR51-50	50 x 0,05	800 x 1	-	570 x 0,5
MR51-100	100 x 0,1	1600 x 2	-	1150 x 1

Velikostní tabulka senzorů R51:

G1016-1	Jakobovo sklíčidlo pro R51, 0,028" - 0,25"
G1016-2	Jakobovo sklíčidlo pro R51,0,062" - 0,375"
G1016-3	Jakobovo sklíčidlo pro R51, 0,078" - 0,5"
G1017	Upínač bitů pro R51, 1/4" HEX

Senzor točivého momentu, univerzální MR51-20ZE

Název parametru	Hodnota
Kapacita přístroje	14,0 Ncm (20,0 ozin)
Rozlišení přístroje	0,01 Ncm (0,02 ozin)
Přesnost	± 0,20 %
Rozměry	84.8 x 35.5 mm
Hmotnost	0.6 kg
Série snímačů síly a momentu	STH - moment, výměnné nástavce
