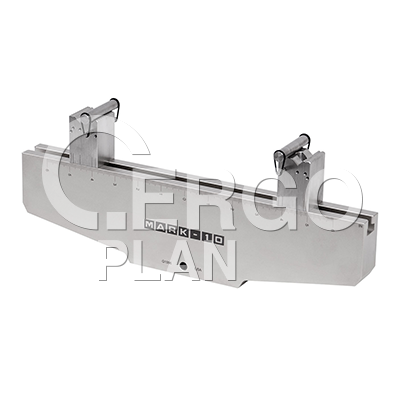

Svěrka pro testování ohybu G1096, spodní základna

• Svěrka určená pro tří a čtyřbodové testování ohybu plastů, kovů, keramiky, trubek, a dalších materiálů.

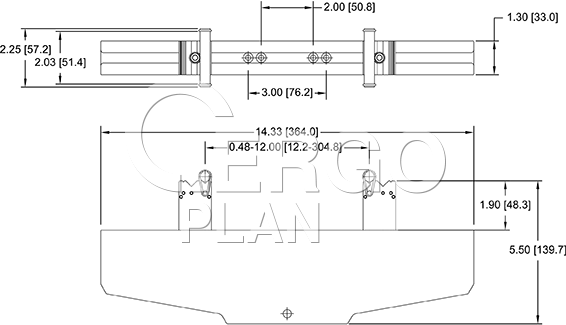

• Spodní základna o šířce 364,0 mm.
• Pravítko s dvojí metrikou - v palcích a milimetrech.
• Integrované koncové očko.
• Pojme široký rozsah velikostí vzorku.
• Robustní konstrukce.
• Kompatibilní s následujícími zkušebními stojany: ESM303, ESM1500, TSFM500-DC, ES30, TSA750, TSC1000, TSF.
• Doporučujeme použití s motorizovanými stojany.
• Vzdálenost válečků 12,2 - 304,8 mm.
• Kapacita 10 kN.
• Hmotnost 3,2 kg.
• Materiál krytu 2024 Al.
• Materiál bloku 303 SS.
• Materiál válečku 416 SS, tvrzený.
• Balení zahrnuje šrouby pro montáž k testovacímu stojanu, dva 10 mm válečky a o-kroužek.

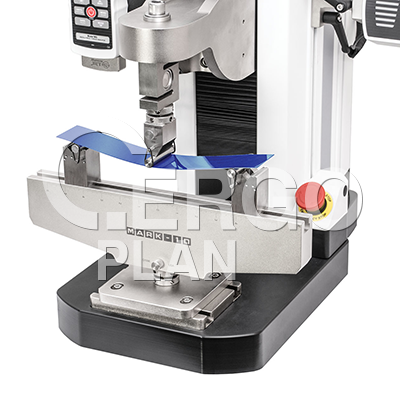

Tato rodina svěrek je navržena pro tří a čtyřbodové testování ohybu plastů, kovů, keramiky, trubek, aj. K dispozici jsou dvě velikosti spodní základny, horní kovadlinka a volitelné průměry válečků. Pro tříbodové testování se používá spodní základna s horní kovadlina, pro čtyřbodové testování zvolte dvě spodní základny. Svěrky jsou provedeny v souladu s ASTM C393, C1161, D790 a souvisejícími normami.

Základny mají pohyblivé bloky s několika kllínovými drážkami, akceptujícími několik průměru válečků. 10 mm válečky jsou zahrnuty v balení, ale k dispozici jsou také jiné průměry válečků.

Základny mají vyryté pravítko s dvojí metrikou v palcích a milimetrech. Integrované koncové očko usnadňuje montáž svěrek na zkušební stojany či měřič síly. Základny také zahrnují průchozí otvory a upevňovací šrouby pro přímou montáž na testovací stojany.
