Testovací zařízení tahu vodičů WT3-201

Svorkový měřič tahu vodičů WT3-200 je navržen tak, aby změřil tažnou sílu vodičů a koncovek. Ergonomická páka umožňuje snadnou aplikaci tažné síly až 1000 N. Nastavitelný úchyt vodiče obsahuje více štěrbin pro průměr vodiče až 6,3 mm (3 AWG).

Velký podsvícený grafický LCD displej zobrazuje snadno čitelné hodnoty, včetně real-time, maximální sílu, programovatelné pass/fail limity, jednotky měření, atd. Data mohou být přenesena do poítače nebo jiného datového úložiště přes USB, RS-232, Mitutoyo (Digimatic) nebo analogové rozhraní. Na displeji se zobrazuje stupnice analogového zatížení pro grafickou reprezentaci aplikované síly.

Součástí je úložiště dat pro max. 1000 naměřených hodnot, jako jsou např. statistické výpočty, a výstup do PC. Unikátní funkce automatického výstupu / ukládání dat / vynulování po přetržení vzorku pomáhá automatizovat procesy testování.

Vlastnosti testovacího zařízení tahu vodičů:

• Měření v reálném čase a špičkových hodnotách.
• Ergonomická páka produkuje až 1000 N sílu.
• USB, RS-232, Mitutoyo (Digitamic) a analogový výstup.
• Automatický výstup / ukládání dat / nulování napomáhají automatizaci procesu testování.
• 1000 bodová datová paměť se statistikou a výstupy.
• Ochrana heslem brání neoprávněným změnám.
• Programovatelné indikátory a výstupy pro určení výsledku měření (vyhovuje/nevyhovuje).
• Vysokorychlostní 7000 Hz vzorkovací frekvence přesně zachycuje špičkové hodnoty síly.
• Konfigurovatelný audio alarm a klíčové zvuky.
• Montážní otvory pro montáž na desku.

Technické parametry:

• Kapacita (rozlišení): 1000 N (0,5 N).
• Přesnost: ± 0,2% rozsahu.
• Rozsah průměru vodiče: 0,8 až 6,3 mm (30 - 3 AWG)*.
• Rozsah délky vodiče: min 191,0 mm + zakončení, neomezená délka.
• Maximální prodloužení vzorku: 29,2 mm.
• Napájení: AC nebo dobíjecí baterie, vícekrokový indikátor stavu baterie, měřič se automaticky vypne, pokud je baterie příliš slabá.
• Životnost baterie: 7 hodin nepřetržitého provozu (zapnuté podsvícení dipleje), 24 hodin nepřetržitého provozu (podsvícení vypnuto).
• Vzorkovací frekvence: 7000 Hz.
• Výstup:
  • USB / RS-232: konfigurovatelné až 115,200 Bd).
  • Mitutoyo (Digimatic): sériový BCD vhodný pro všechna zařízení Mitutoyo SPC.
  • Analog: ± 1 VCD, ± 0,25% z plného rozsahu stupnice na plný výkon.
  • Nastavitelné body: 3 řádky otevřených kolektorů.
• Nastavení: digitální filtry, výstupy, detekce přetržení, automatické vypnutí, výchozí nastavení, heslo, klíčové tóny, zvukové alarmy, podsvícení, kalibrace.
• Bezpečné přetížení: 150% plného rozsahu (displej ukazuje "OVER" při 110% a více).

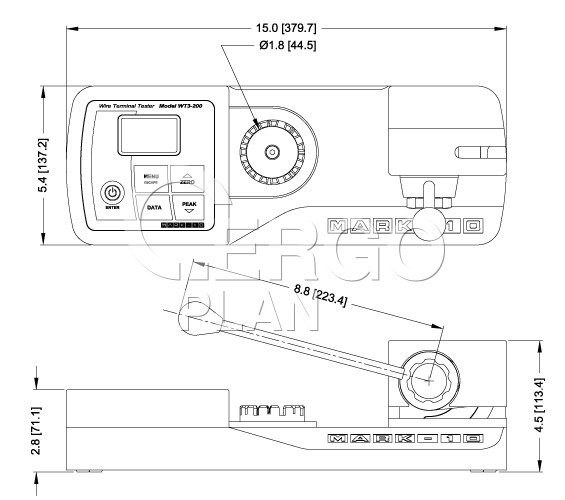

• Rozměry (š x h x v): 379,7 x 137,2 x 113,4 mm.
• Hmotnost: 7,3 kg.
• Záruka: 3 roky.

* Včetně izolace: aby bylo zajištěno, že se vodič vejde do svorek testovacího zařízení, měřte celkový vnější průměr izolovaného vodiče a zkontrolujte jej podle zadaného rozsahu průměrů.

Obsah balení:

• Testovací zařízení tahu vodičů WT3-200.
• Univerzální AC napájecí adaptér.
• Baterie.
• Úvodní příručka.
• USB kabel.

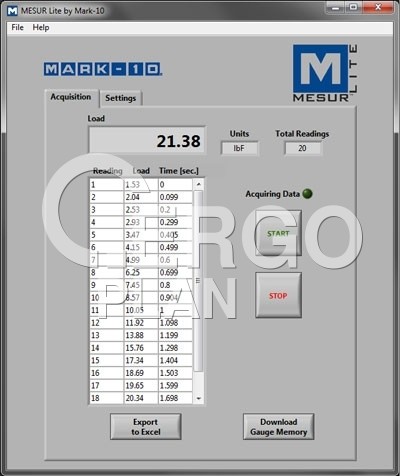

• Zdrojové CD (ovladač USB, MESUR^TM Lite software, MESUR^TM Gauge DEMO software, uživatelská příručka).
• NIST osvědčení o kalibraci.

Volitelné příslušenství (objednává se samostatně):

Příslušenství	Kód

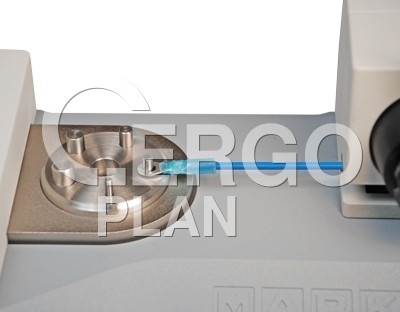

Kruhová upínací koncovka K dispozici je více velikostí pinů, průměry 3,2až 9,5 mm.	WT3002

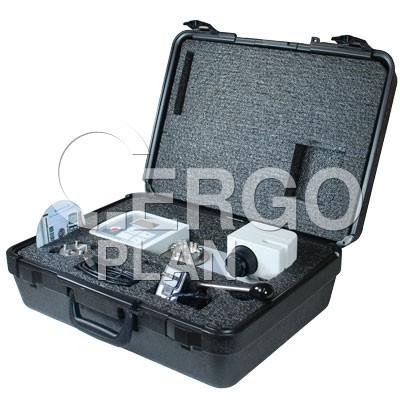

Kufřík Poskytuje úložný prostor pro měřič WT3-200 a příslušenství.	WT3001
Strojově zpracovatelná upínací koncovka Pro unikátní tvary a velikosti vzorků.	WT3003

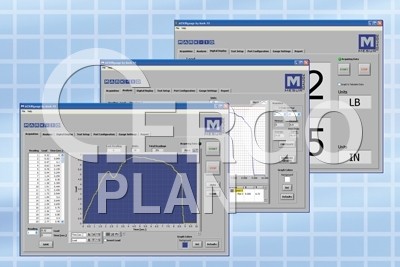

MESUR Gauge Software Vytváření tabulek a grafů použité síly. Vypočítává statistiky, exportuje do Excelu, aj.	15-1004

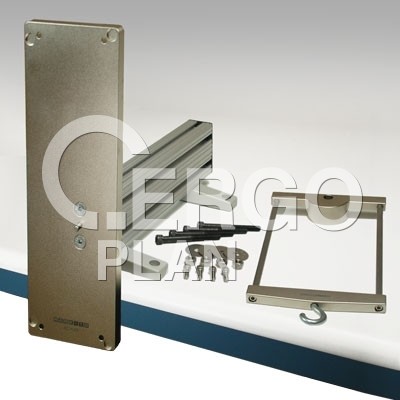

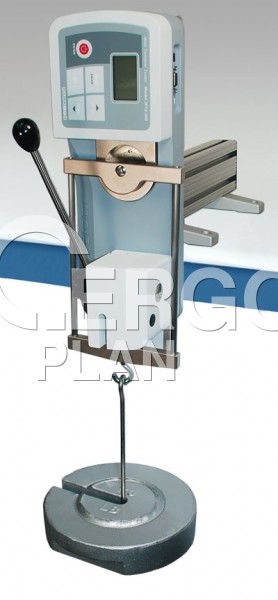

Kalibrační sada Kompletní sada držáku a hardwaru pro kalibraci WT3-200. Váhy nejsou k dispozici.	AT1049
