Testovací zařízení tahu vodičů WT3-201ME

                        Motorizované testovací zařízení určené ke zjišťování tahu vodičů, drátů, apod. Max. průměr vodiče 6,3 mm (3 AWG), max. kapacita 1000 N (rozlišení 0,5 N).
Obj. číslo:
180110292
Kategorie:

                        Testery vodičů a drátů

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

Testovací zařízení tahu vodičů WT3-201ME

další Testovací zařízení tahu vodičů WT3-201ME Testovací zařízení tahu vodičů WT3-201ME Testovací zařízení tahu vodičů WT3-201ME Testovací zařízení tahu vodičů WT3-201ME Testovací zařízení tahu vodičů WT3-201ME Testovací zařízení tahu vodičů WT3-201ME Testovací zařízení tahu vodičů WT3-201ME Testovací zařízení tahu vodičů WT3-201ME Testovací zařízení tahu vodičů WT3-201ME Testovací zařízení tahu vodičů WT3-201ME

◄ ►

Motorizované testovací zařízení určené ke zjišťování tahu vodičů, drátů, apod.
Max. průměr vodiče 6,3 mm (3 AWG).
Max. kapacita 1000 N.
Rozlišení 0,5 N.
Měření v reálném čase a zobrazování špičkových hodnot.
Volitelná zkušební rychlost.
Automatický start po vložení vzorku.
Automatické vracení po přetržení vzorku nebo zatížení.
USB, RS-232, Mitutoyo (Digimatic) a analogové výstupy.
Automatické vracení / výstup / ukládání dat / nulování při přetržení vzorku.
2000 bodová datová paměť se statistikami, výstupem a uložením datumu a času (volitelně).
Ochrana heslem zabraňující neoprávněným změnám.

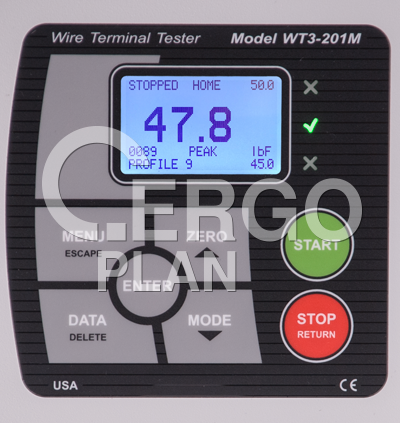

Ukazatal vyhovuje / nevyhovuje, zvukový alarm a výstupy.

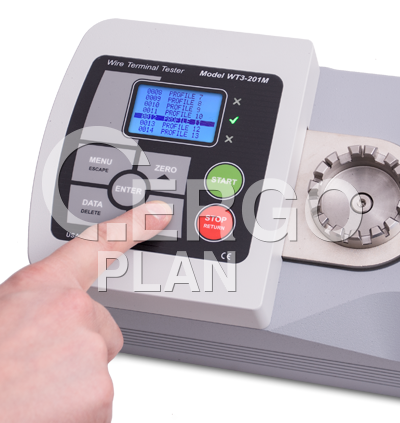

Uložení a načítání až 500 profilů pro různé zkušební požadavky (volitelně).
Vytažení vzorku do určitého zatížení nebo udržovací zatížení po určitou dobu, podle UL 486A/B (volitelně).
Datum / čas uložený u všech dat (volitelně).

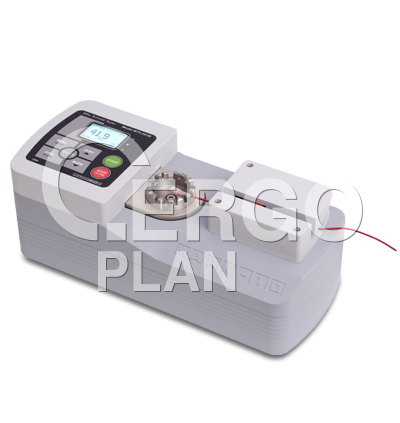

WT3-201M motorizované zkušební zařízení je určené pro měření tažné síly drátu či vodičů do síly až 1 kN. Tester je v souladu s UL, ISO, ASTM, SAE, MIL a dalšími požadavky na destruktivní testování. K dispozici jsou však také nedestruktivní zkoušky, jako např. vytažení do určité zátěže nebo zachování zatížení po určitou dobu, podle požadavků UL 486A/B. Programovatelné vyhověl / nevyhověl limity s červeným a zeleným indikátorem a zvukovým alarmem napomáhají identifikaci nevyhovujících vzorků.

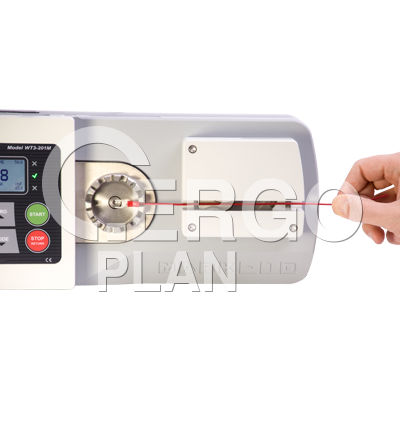

Tester pojme dráty o velikosti až AWG 3 (6,3 mm) nebo vlastní velikosti vzorků. Automatický start zahájí test okamžitě po vložení vzorku do přístroje. Pokud testovaný drát praskne, měřič automaticky spustí vracení, zobrazení špičkové síly, uložení špičkové síly nebo automaticky vynuluje displej, čímž se zvyšuje produktivita testu. Další testování lze provádět pomocí dostupných profilů, jejichž prostřednictvím můžete zpracovávat vícenásobné testovací sady. Profily můžete libovolně ukládat a načítat.

Interní úložiště dat a statistické výpočty jsou k dispozici až do 2000 naměřených hodnot, s dostupným datem a časovým údajem pro každý uložený datový bod. Data lze přenést do osobního počítače nebo jiného datového kolektoru přes USB, RS-232, Mitutoyo (Digimatic) nebo analogové výstupy.

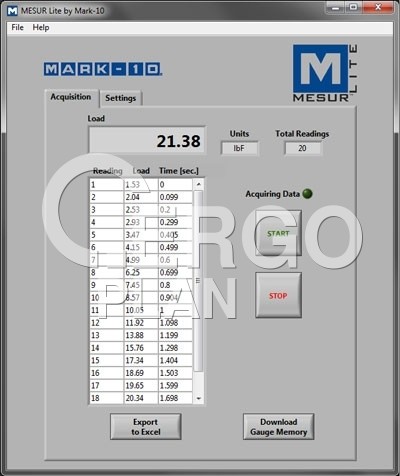

WT3-201M zahrnuje MESUR^TM Lite software pro získávání dat. Tento program tabeluje kontinuální nebo jednotlivá bodová data. Export jedním kliknutím přímo do Excelu umožňuje další manipulaci s daty.

Technická specifikace

Kapacita x rozlišení	200 x 0,1 lbF \| 3 200 x 2 ozF \| 100 x 0,05 kgF \| 1 000 x 0,5 N \| 1 x 0,0005 kN
Přesnost	± 0,2% plného rozsahu
Průměr vodiče	AWG 30 - AWG 3 (0,3 - 6,3 mm)
Délka vodiče	min. 165 mm, vyjma zakončení
Max. prodloužení	43 mm
Rychlost	Testovací rychlost: 10 - 300 mm/min Rychlost při přibližování / vracení: 325 - 2400 mm/min
Přesnost nastavení rychlosti	± 0,2%
Změna rychlosti při zatížení	± 0% (krokový motor)
Napájení	univerzální vstup 80 - 240 VAC, 50/60 Hz
Vzorkovací frekvence	7 000 Hz

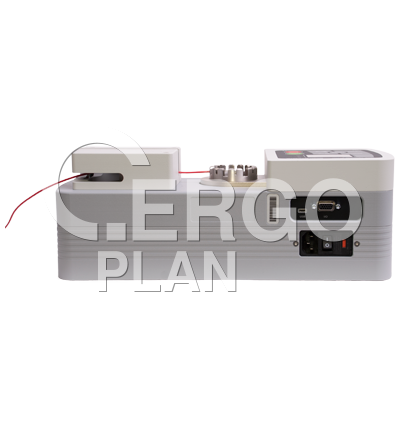

Výstupy	USB / RS-232: konfigurovatelné až do 115 200 baud. Mitutoyo: sériové BCD kompatibilní pro všechna Mitutoyo SPC zařízení. Analog: ± 1 VCD na plný výkon, ± 0,25% plného rozsahu. Obecný výstup: tři otevřené výstupy, jeden vstup. Nastavené hodnoty: tři otevřené linky.
Bezpečné přetížení	150% plného rozsahu (displej zobrazuje "OVER" při hodnotě nad 110%)
Hmotnost	12 kg
Obsah balení	Napájecí kabel, návod pro rychlý start, USB kabel, zdrojové CD (USB ovladač, MESUR^TM Lite software, MESUR^TM gauge DEMO software, uživatelský manuál), NIST certifikát o kalibraci
Pracovní podmínky	4 - 38 °C, max. vlhkost 96% nekondenzující
Záruka	3 roky

Volitelné funkce (na objednávku)

Všechny níže uvedené funkce můžete zakoupit v rámci objednávky, nebo dodatečně přikoupit aktivační kód. K dispozici je také kompletní balíček všech funkcí za zvýhodněnou cenou.

Zkušební zařízení je dodáváno v demo módu, během kterého jsou všechny dostupné funkce dočasně k dispozici během prvních 160 hodin provozu.

Funkce	Kód	Popis
Profily	WF010	Ukládání a načítání sady testovacích parametrů, např. rychlost, vyhověl / nevyhověl limity, jednotky měření, atd. Max. 500 profilů.
Vytažení do zatížení	WF011	Tester zastaví při dosažení definovaného zatížení.
Zatížení po určitou dobu	WF012	Tester zastaví při dosažení definovaného zatížení a udržuje nastavené zatížení po specifikovanou dobu.
Údaje o datu a čase	WF013	Pro každý datový bod se ukládá datum a čas testování.
Kompletní balíček funkcí	WFCOMP	Zahrnuje všechny volitelné funkce popsané výše.

Volitelné příslušenství	Kód
Certifikát o kalibraci s daty	CERT
MESUR^TM gauge software	15-1004

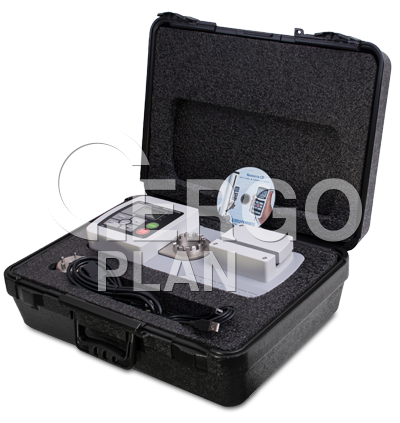

Přenosný kufřík pro	WT3004
Kruhová montážní svěrka	WT3002
Prázdná koncová svěrka určená pro strojové zpracování	WT3003

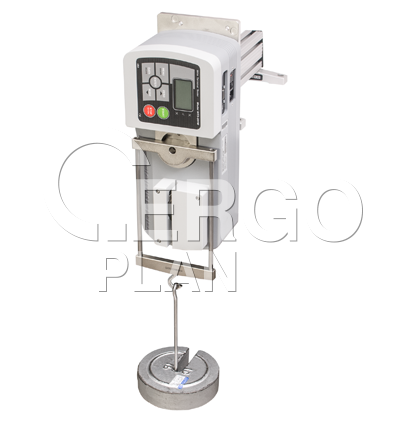

Kalibrační sada	AC1049
Kabel, z měřiče do RS-232	09-1163
Náhradní USB kabel	09-1165

Napájecí kabel.
Návod pro rychlý start.
USB kabel.
Zdrojové CD (USB ovladač, MESURTM Lite software, MESURTM gauge DEMO software, uživatelský manuál).
NIST certifikát o kalibraci.
