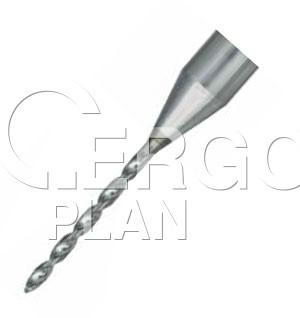

Vrták na DPS UX30E, Ød:0,85mm, L2:10,5mm

                        Vysoce kvalitní vrták na DPS vyrobený z karbidu wolframu, s ocelovým dříkem a speciálním designem řezné části. Průměr dříku 3,175 mm, průměr vrtáku 0,85 mm, délka řezné části 10,5 mm.
Obj. číslo:
170100004149
Výrobce:

                                                                                                                    MPK Kemmer
Kategorie:

                        Vrtáky

            Dostupnost:

                    1-2 týdny

předchozí

Vrták na DPS UX30E, Ød:0,85mm, L2:10,5mm

další Vrták na DPS UX30E, Ød:0,85mm, L2:10,5mm Vrták na DPS UX30E, Ød:0,85mm, L2:10,5mm Vrták na DPS UX30E, Ød:0,85mm, L2:10,5mm

◄ ►

Vysoce kvalitní vrták na DPS.
Vyrobený z karbidu wolframu, s ocelovým dříkem.
Speciální design řezné části (podseknutí / undercut).
Používá se pro vícevrstvé desky plošných spojů vyrobené z vysokotlaké pryskyřice.
Vyniká extrémně nízkým praskáním a vylepšenými hodnotami vychylování dříku.

Technické parametry:

Průměr dříku D: 3,175 mm.
Průměr vrtáku d: 0,85 mm.
Celková délka vrtáku: L₁: 38,1 mm.
Délka řezné části L₂: 10,5 mm.

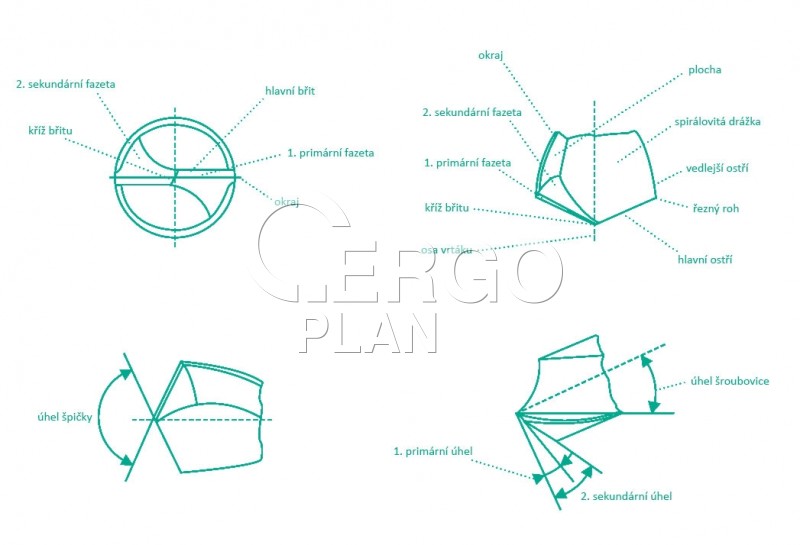

Úhel špičky δ: 15° ± 1°.
Primární úhel α₁: 15° ± 1°.
Sekundární úhel α₂: 30° ± 2°.

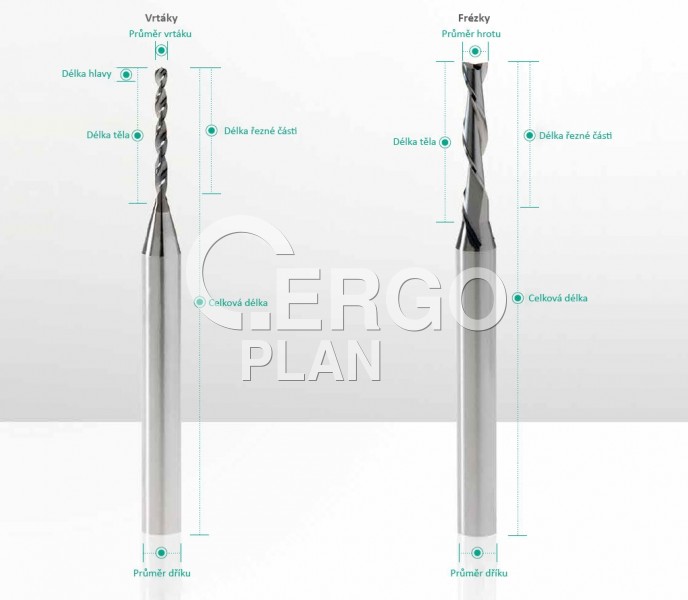

Obecné tolerance vrtáků Kemmer

Průměr			< 2,0 mm	2,0 - 3,175 mm	> 3,175
Průměr dříku	D	3,175 mm	- 0,002 mm / - 0,005 mm		-0,001 mm / -0,008 mm
Nominální průměr	d		0 / -0,005 mm	0 / -0,006 mm	0 / -0,007 mm
Celková délka	L₁	38,1 mm	+0,1 mm / -0,1 mm		+0,1 mm / -0,20 mm
Délka řezné plochy	L_N		+0,2 mm / -0 mm		+0,2 mm / -0,20 mm
Délka těla	L_N		+0,2 mm / -0 mm		+0,2 mm / -0,20 mm
Délka reliéfu	L_N		+0,2 mm / -0 mm		+0,2 mm / -0,20 mm
Úhel špičky	δ		15° ± 1° (varianta LX30S 150° ± 2°)		165° ± 2°
Primární úhel	α₁		15° ± 1° (alternativně 12°± 1°)		10°± 2°
Sekundární úhel	α₂		30° ± 2°		30° ± 2°

Aplikace technologie vrtání

Typ vrtáku	Funkce geometrie*			Průměr	Materiál DPS
SX30	E			0,50 - 3,0 mm	CEM3, FR2, FR3, FR4, ML 4 vrstvé, PTFE
SD30	E			3,05 - 6,50 mm	všechny
UX30	E			0,85 - 2,00 mm	FR4, ML 4 vrstvé, Aramid
SX35		M		0,10 - 0,50 mm	ML > 4 vrstvé, Polyimid, vysoká TG pryskyřice
MU42			S	0,15 - 0,45 mm	ML > 4 vrstvé, lamináty s výplní, ohebná-pevná ML
UX40			S	0,15 - 0,50 mm	ML > 4 vrstvé, Polyimid, vysoká TG a BT pryskyřice, lamináty s výplní
UX42			S	0,15 - 0,80 mm	ML > 4 vrstvé, Polyimid, vysoká TG a BT pryskyřice, lamináty s výplní
LX30			S	0,50 - 2,00 mm	všechny
mikrovrtáky		M		0,025 - 0,0095 mm	všechny
blind via vrtáky		M		0,15 - 1,20 mm	všechny

* E - elastic, M - medium, S - strong

Vrták na DPS UX30E, Ød:0,85mm, L2:10,5mm

Název parametru	Hodnota
Délka	38.1 mm
Průměr	0.85 mm
Obsah balení	1 ks
Materiál	karbid wolframu
Barevný kroužek	ne
Výrobce	Kemmer
Délka hrotu	10.5 mm
Úhel zkosení hrotu	15 °
