Zkušební přístroj síly M4-500E

                        Digitální zkušební přístroj síly určený k testování tahových a tlakových sil. Kapacita přístroje 2500,0 N (500,0 lbF), rozlišení 1,0 N (0,2 lbF).
Obj. číslo:
180101020011
Kategorie:

                        Série 4

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

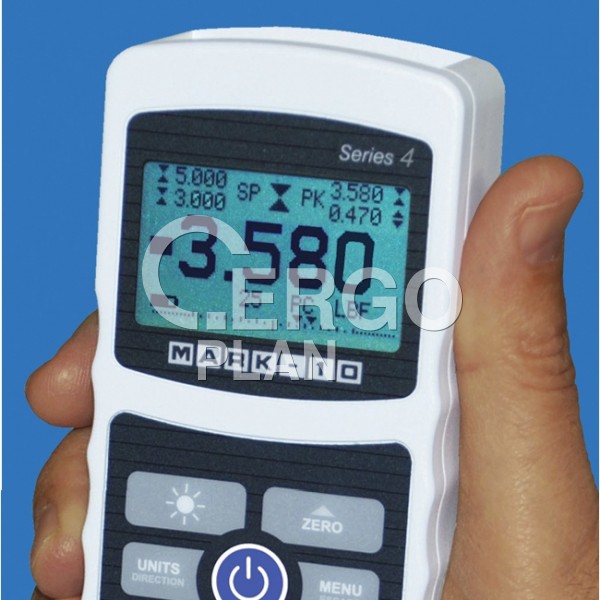

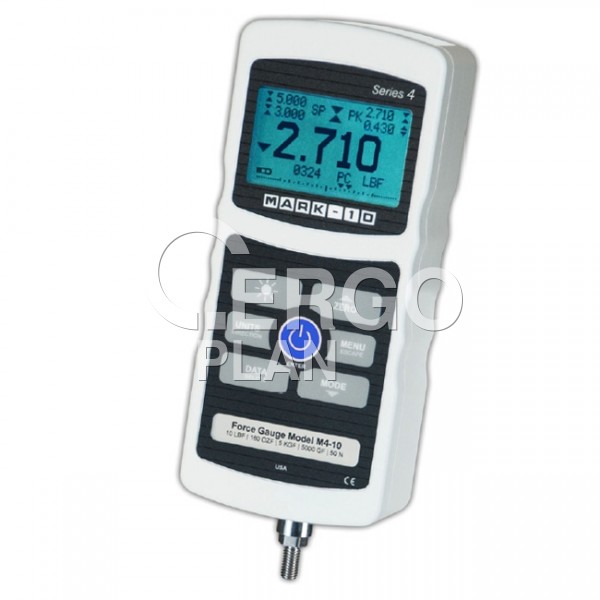

Zkušební přístroj síly M4-500E je vybaven robustním hliníkovým pouzdrem s velkým, snadno čitelným displejem

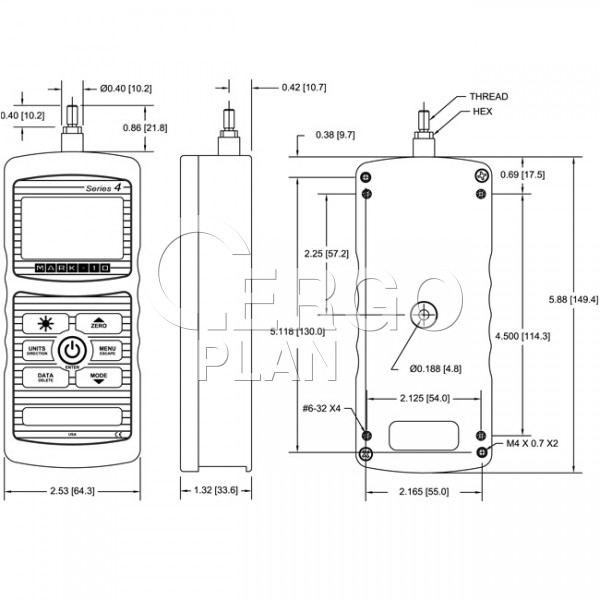

Zkušební přístroj síly M4-500E - rozměry

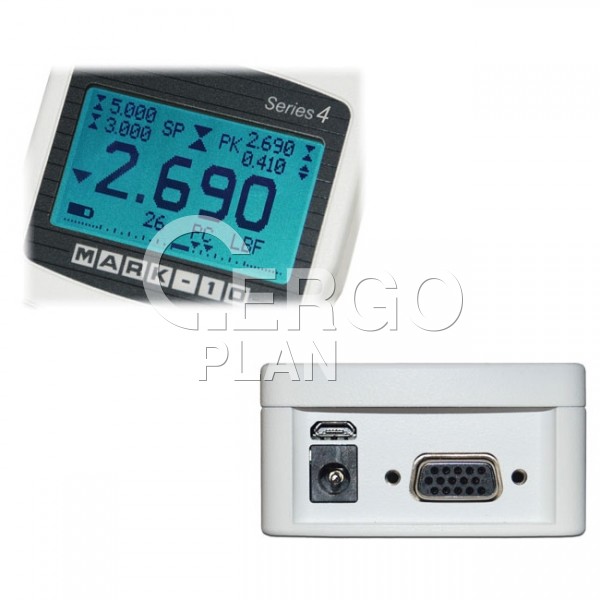

Podsvícený displej s velkými a snadno čitelnými číslicemi ukazuje maximální hodnoty, hodnoty žádaného ukazatele, analogový sloupcový graf zatížení atd. USB, DB-15 a napájecí konektory jsou zapuštěny do pouzdra pro lepší ochranu.

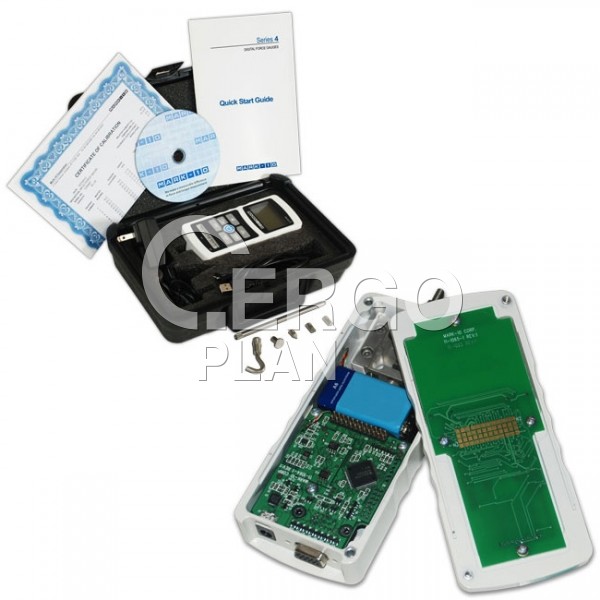

Obsah balení, speciální reversibilní pouzdro.

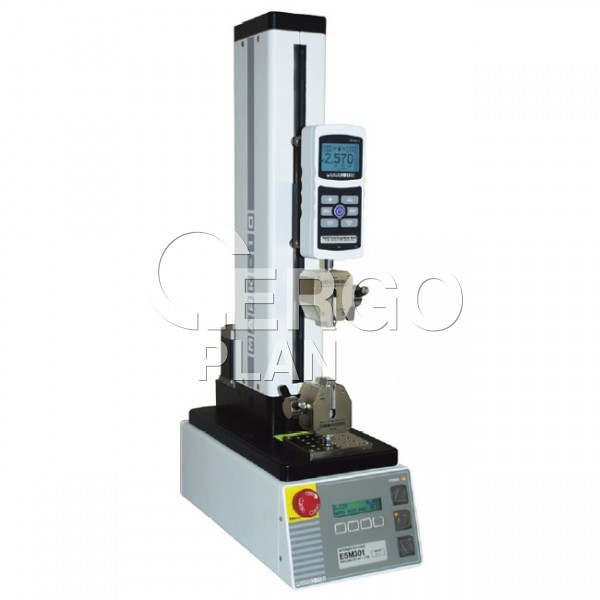

Zkušební přístroj síly M4-500E lze kombinovat s různými typy stojanů.

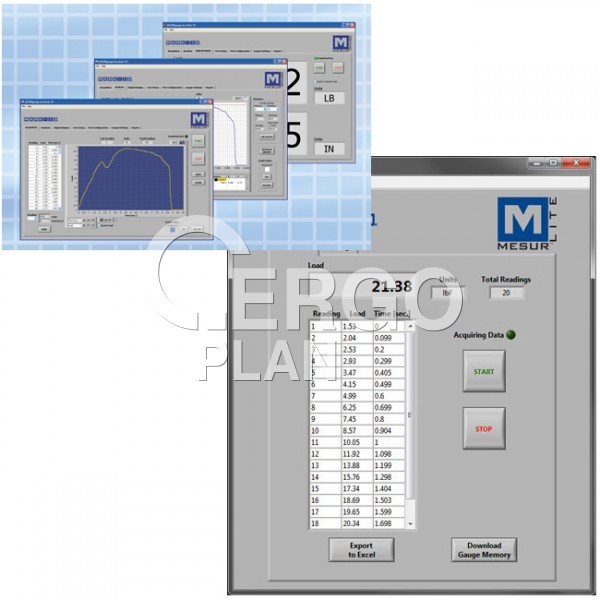

Zkušební přístroj síly M4-500E je dodáván spolu se softwarem MESUR Lite.

další Zkušební přístroj síly M4-500E Zkušební přístroj síly M4-500E je vybaven robustním hliníkovým pouzdre... Zkušební přístroj síly M4-500E - rozměry Podsvícený displej s velkými a snadno čitelnými číslicemi ukazuje maxi... Obsah balení, speciální reversibilní pouzdro. Zkušební přístroj síly M4-500E lze kombinovat s různými typy stojanů. Zkušební přístroj síly M4-500E je dodáván spolu se softwarem MESUR Lit...

◄ ►

Kapacita přístroje 2500,0 N (500,0 lbF).
Rozlišení 1,0 N (0,2 lbF).
Vysoký vzorkovací kmitočet 3 000 Hz.
Výstupy USB, RS-232, Mitutoyo a analog.
Velký podsvícený grafický displej.
Datová paměť s 50 místy, se statistikou (min, max, průměr, standardní odchylka) a výstupy.
Živý grafický ukazatel zátěže s označením nastavených hodnot.
Programovatelné nastavené hodnoty s alarmy a výstupy.
Trvalé zobrazení špičkových údajů a nastavených hodnot.
5 volitelných jednotek měření.
Konfigurovatelné akustické alarmy a tóny kláves.
Ochrana heslem, konfigurovatelným pro jednotlivá tlačítka a kalibraci.

Digitální měřiče síly řady 4 jsou určeny k testování tahových a tlakových sil v četných aplikacích prakticky v každém průmyslovém odvětví, s kapacitami od 0,5 N do 2500 N (0,12 lb až 500 lb). Měřiče mají vzorkovací kmitočet 3 000 Hz a dávají přesné výsledky v širokém rozsahu zkušebních podmínek. Přesnost je ± 0,2% plné stupnice ± 1 číslice, a rozlišení je 1/2000. Velký podsvícený grafický displej LCD zobrazuje velké, čitelné znaky a jednoduchá navigace pomocí menu umožňuje rychlý přístup k mnoha funkcím měřidla a konfigurovatelným parametrům. Data lze přenášet do počítače nebo jiného úložiště dat prostřednictvím výstupů USB, RS-232, Mitutoyo (Digimatic) nebo analog.

Přístroj je vybaven datovou pamětí, která pojme až 50 údajů, jako jsou statistické výpočty, a výstupem na počítač. Integrované nastavené hodnoty s indikátory jsou ideální pro testování vyhovuje/nevyhovuje a pro spínání externích zařízení, jako je alarm, relé nebo zkušební zařízení. Měřiče jsou chráněny před přetížením až do 150% kapacity. Na displeji se zobrazuje analogová lišta, na níž se graficky zobrazuje aplikovaná síla.

Ergonomická reverzibilní hliníková konstrukce dovoluje používání z ruky nebo při montáži na zkušební zařízení, což vyhovuje náročnějším zkušebním požadavkům. Digitální měřiče síly řady 4 jsou přímo slučitelné se zkušebním zařízením, upínacími přípravky a softwarem Mark-10.

Měřiče řady 4 obsahují software pro sběr dat MESUR Lite. Software MESUR Lite vynáší do tabulek průběžná nebo bodová data z měřičů řady 5 a 4. Data uložená v paměti měřiče je možno rovněž stahovat hromadně. Export do Excelu jediným kliknutím usnadňuje další manipulaci s daty.

Měřiče síly řady 4 se dodávají v čalouněném transportním kufříku s dlátkem, kuželem, drážkou V, háčkem, ploškou, prodlužovací tyčí, univerzálním síťovým adaptérem, baterií, návodem pro rychlý start, kabelem USB, jednotkou CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge a návod pro rychlý start), a kalibračním certifikátem NIST s daty.

Technická specifikace:

Přesnost:	± 0,2% plné stupnice ± 1 číslice
Vzorkovací kmitočet:	3 000 Hz
Napájení:	Síťový adaptér nebo akumulátor. Je zobrazen indikátor nízkého napětí baterie v několika krocích. V případě příliš nízkého napětí baterie se měřič automaticky vypne.
Životnost baterie:	Podsvícení zapnuto: až 7 hodin trvalého používání. Podsvícení vypnuto: až 24 hodin trvalého používání.
Jednotky měření:	lbF, ozF, kgF, N, kN
Výstupy:	USB / RS-232: Konfigurovatelné až do 115 200 baud. Mitutoyo (Digimatic): Sériový BCD, vhodný pro všechny přístroje slučitelné s Mitutoyo SPC. Analog: ± 1 VCD, ± 0,25% plné stupnice při kapacitě. Univerzální: Tři výstupy s otevřeným konektorem, jeden vstup. Nastavené hodnoty: Tři linky s otevřeným konektorem.
Konfigurovatelná nastavení:	Digitální filtry, výstupy, automatické vypnutí, implicitní nastavení, tóny kláves, akustické alarmy, kalibrace.
Bezpečné přetížení:	150% plné stupnice (při 110% a více se na displeji zobrazí "OVER").
Hmotnost:	0,54 kg
Součásti dodávky:	Transportní pouzdro, dlátko, kužel, drážka V, háček, ploška, prodlužovací tyč, univerzální adaptér střídavého napětí, baterie, návod pro rychlý start, kabel USB, jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití), kalibrační certifikát NIST s daty.
Záruka:	3 roky

	Závit	Šestihran (HEX)
M4-012E až M4-100E	#10-32 UNF	5/16 [7,94]
M4-200E až M4-500E	5/16-18 UNC	11/32 [8,74]

Porovnání přístrojů řady 4:

	Kapacita							Rozlišení
Model	lbF	ozF	kgF	gF	N	kN	mN	lbF	ozF	kgF	gF	N	kN	mN
M4-012E	0,12	2	-	50	0,5	-	500	0,00005	0,001	-	0,02	0,0002	-	0,2
M4-025E	0,25	4	-	100	1	-	1000	0,0001	0,002	-	0,05	0,0005	-	0,5
M4-05E	0,5	8	-	250	2,5	-	2500	0,0002	0,005	-	0,1	0,001	-	1,0
M4-2E	2	32	1	1000	10	-	-	0,001	0,02	0,0005	0,5	0,005	-	-
M4-5E	5	80	2,5	2500	25	-	-	0,002	0,05	0,001	1	0,01	-	-
M4-10E	10	160	5	5000	50	-	-	0,005	0,1	0,002	2	0,02	-	-
M4-20E	20	320	10	10000	100	-	-	0,01	0,2	0,005	5	0,05	-	-
M4-50E	50	800	25	25000	250	-	-	0,02	0,5	0,01	10	0,1	-	-
M4-100E	100	1600	50	50000	500	-	-	0,05	1	0,02	20	0,2	-	-
M4-200E	200	3200	100	-	1000	1	-	0,1	2	0,05	-	0,5	0,0005	-
M4-500E	500	8000	250	-	2500	2,5	-	0,2	5	0,1	-	1	0,001	-

Příslušenství, které je součástí dodávky:

	Model přístroje síly
Příslušenství	M4-012E až M4-20E	M4-50E až M4-100E	M4-200E až M4-500E
Prodlužovací tyč	G1024E	G1024E	G1031E
Kužel	G1026E	G1026E	G1033E
Dlátko	G1025E	G1025E	G1032E
Drážka V	G1027E	G1027E	G1034E
Ploška	G1029E	G1029E	G1036E
Háček	G1028E	G1028E	G1035E
Spojka	-	G1039E	G1037E

Volitelné příslušenství (na objednávku):

Volitelné příslušenství	Obj. kód
Široký sortiment zkušebních zařízení a upínacích přípravků.
Software MESURgauge Umožňuje sestavování tabulek a diagramů zátěže v závislosti na čase, nebo zátěže v závislosti na dráze. Dále vypočítává statistiky, exportuje do Excelu aj.	15-1004E
Výstupní kabely Posílají zkušební údaje do počítače, statistické tiskárny nebo jiného úložiště dat k další analýze.	09-1163E 09-1165E

Transportní pouzdro
dlátko
kužel
drážka V
háček
ploška
prodlužovací tyč
univerzální adaptér střídavého napětí
baterie
návod pro rychlý start
kabel USB
jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití)
kalibrační certifikát NIST s daty.

Název parametru	Hodnota
Kapacita přístroje	2500,0 N (500,0 lbF)
Vzorkovací kmitočet	3000 Hz
Série měřičů síly	Série 4
Rozlišení přístroje	1,0 N (0,2 lbF)
Přesnost	± 0.2 %
Rozměry	64.3 x 149.4 x 33.6 mm
