Zkušební přístroj síly M5-100E

                        Digitální zkušební přístroj síly určený k testování tahových a tlakových sil. Kapacita přístroje 500,0 N (100,0 lbF), rozlišení 0,1 N (0,02 lbF).
Obj. číslo:
180101030009
Kategorie:

                        Série 5

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

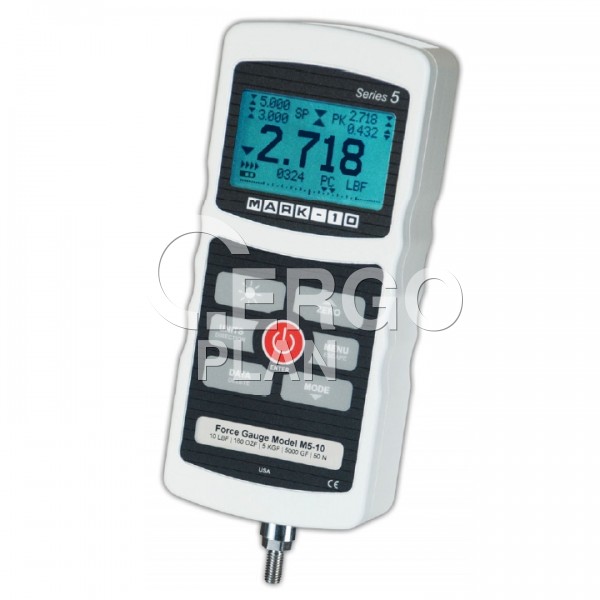

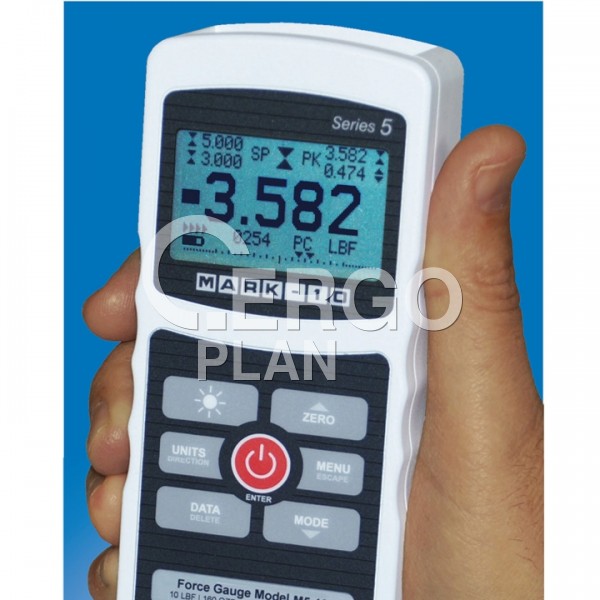

Zkušební přístroj síly M5-100E je vybaven robustním hliníkovým pouzdrem s velkým, snadno čitelným displejem

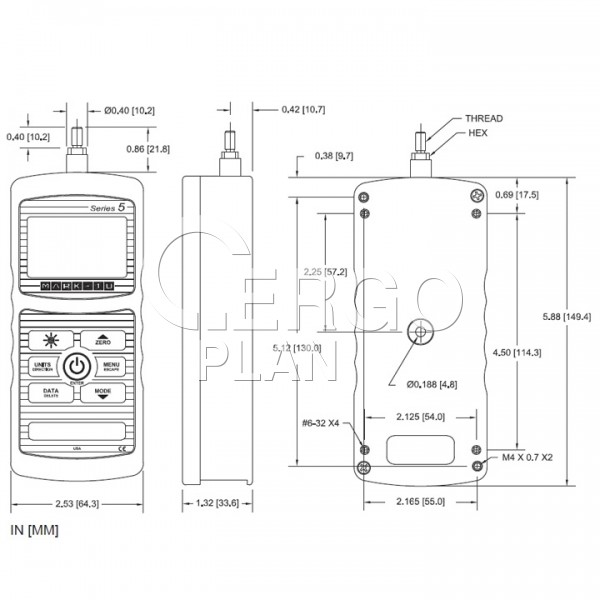

Zkušební přístroj síly M5-100E - rozměry

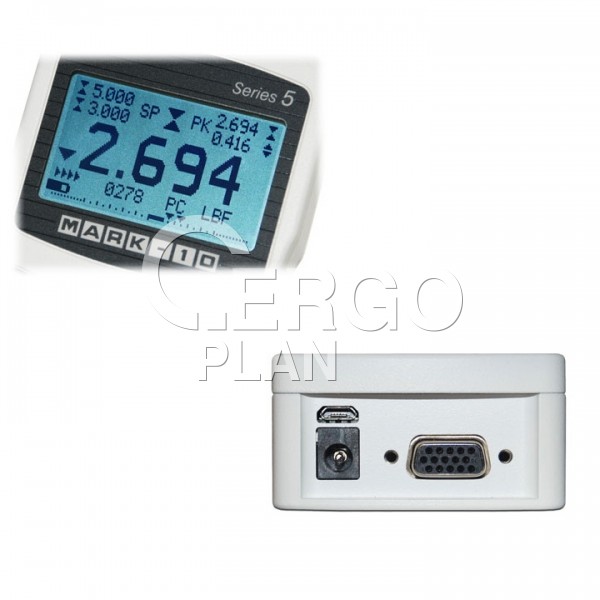

Podsvícený displej s velkými a snadno čitelnými číslicemi ukazuje maximální hodnoty, hodnoty žádaného ukazatele, analogový sloupcový graf zatížení atd. USB, DB-15 a napájecí konektory jsou zapuštěny do pouzdra pro lepší ochranu.

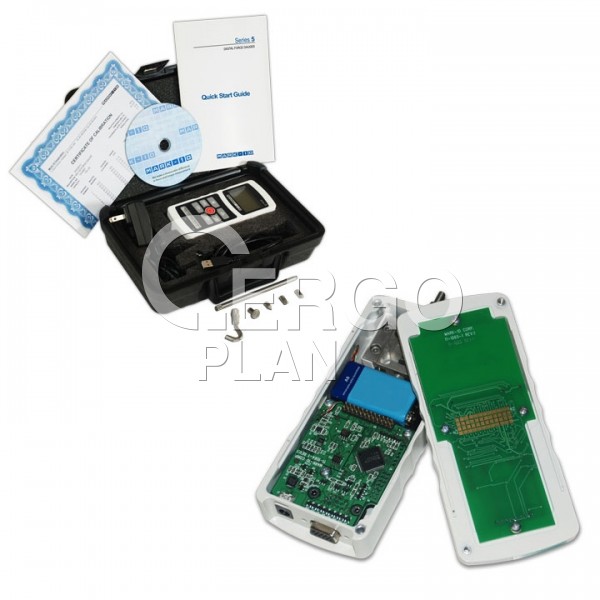

Obsah balení, speciální reversibilní pouzdro.

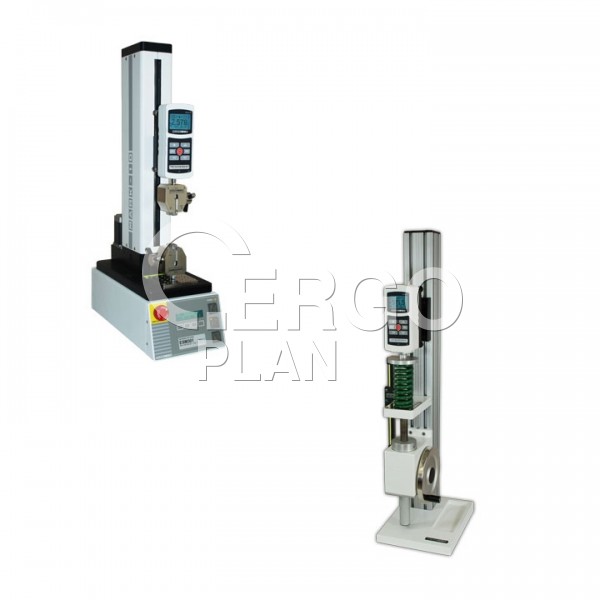

Zkušební přístroj síly M5-100E lze kombinovat s různými typy stojanů.

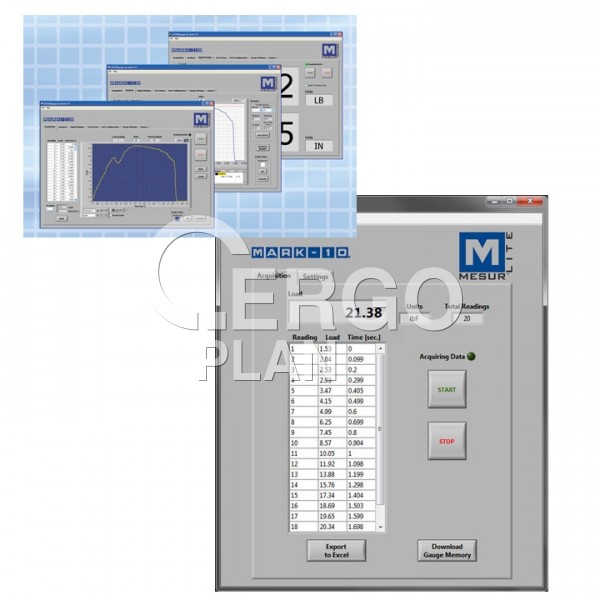

Zkušební přístroj síly M5-100E je dodáván spolu se softwarem MESUR Lite.

další Zkušební přístroj síly M5-100E Zkušební přístroj síly M5-100E je vybaven robustním hliníkovým pouzdre... Zkušební přístroj síly M5-100E - rozměry Podsvícený displej s velkými a snadno čitelnými číslicemi ukazuje maxi... Obsah balení, speciální reversibilní pouzdro. Zkušební přístroj síly M5-100E lze kombinovat s různými typy stojanů. Zkušební přístroj síly M5-100E je dodáván spolu se softwarem MESUR Lit...

◄ ►

Kapacita přístroje 500,0 N (100,0 lbF).
Rozlišení 0,1 N (0,02 lbF).
Vysoký vzorkovací kmitočet 7 000 Hz.
Výstupy USB, RS-232, Mitutoyo a analog.
Velký podsvícený grafický displej.
Datová paměť s 1 000 místy se statistikou (min, max, průměr, standardní odchylka) a výstupy.
Živý grafický ukazatel zátěže se značkami nastavených hodnot.
Programovatelné nastavené hodnoty s alarmy a výstupy.
Trvalé zobrazení špičkových údajů a nastavených hodnot.
Průměrovací režim - vypočítává průměrné údaje v čase.
Režim externího spínače - pro testování kontaktu spínač, nebo dálkové zastavení aktualizace zobrazení.
Automatický datový výstup přes USB/RS-232.
5 volitelných jednotek měření.
Konfigurovatelné akustické alarmy a tóny kláves.
Ochrana heslem, konfigurovatelným pro jednotlivá tlačítka a kalibraci.

Zdokonalené digitální měřiče síly řady 5 jsou určeny k testování tahových a tlakových sil v četných aplikacích prakticky v každém průmyslovém odvětví, s kapacitami od 0,5 N až 2500 N (0,12 lb do 500 lb). Měřiče se vyznačují v průmyslu ojedinělým vzorkovacím kmitočtem 7 000 Hz, což dává přesné výsledky i v případě rychlých testů. Přesnost je ± 0,1% plné stupnice ± 1 číslice, a rozlišení je 1/5000. Velký podsvícený grafický displej LCD zobrazuje velké, čitelné znaky a jednoduché navigační menu umožňuje rychlý přístup k četným funcím a konfigurovatelným parametrům měřičů. Data lze přenášet do počítače nebo jiného úložiště dat prostřednictvím výstupů USB, RS-232, Mitutoyo (Digimatic) nebo analog.

Přístroj je vybaven datovou pamětí, která pojme až 1 000 údajů, jako jsou statistické výpočty, a výstupem na počítač. Integrované nastavené hodnoty s indikátory jsou ideální pro testování vyhovuje/nevyhovuje a pro spínání externích zařízení, jako je alarm, relé nebo zkušební zařízení. Měřiče jsou chráněny před přetížením až do 150% kapacity. Na displeji se zobrazuje analogová lišta, na níž se graficky zobrazuje aplikovaná síla.

Průměrovací režim řady 5 je odpovědí na potřebu zaznamenávat průměrnou sílu v čase, což je užitečné v takových aplikacích, jako je test odlupování, zatímco režim externího spínače zjednodušuje a zpřesňuje testování aktivací spínače. Ergonomická, reverzibilní hliníková konstrukce dovoluje práci z ruky nebo s montáží na zkušební zařízení v případě náročnějších požadavků na testování.

Digitální měřiče síly řady 5 jsou přímo slučitelné se zkušebním zařízením, upínacími přípravky a softwarem Mark-10. Měřiče řady 5 obsahují software pro sběr dat MESUR Lite. Software MESUR Lite vynáší do tabulek průběžná nebo bodová data z měřičů řady 5 a 4. Data uložená v paměti měřiče je možno rovněž stahovat hromadně. Export do Excelu jediným kliknutím usnadňuje další manipulaci s daty.

Měřiče síly řady 5 se dodávají v čalouněném transportním kufříku s dlátkem, kuželem, drážkou V, háčkem, ploškou, prodlužovací tyčí, univerzálním síťovým adaptérem, baterií, návodem pro rychlý start, kabelem USB, jednotkou CD (ovladač USB, demoverze softwaru MESURgauge a návod pro rychlý start) a kalibračním certifikátem NIST s daty.

Technická specifikace:

Přesnost:	± 0,1% plné stupnice ± 1 číslice
Vzorkovací kmitočet:	7 000 Hz
Napájení:	Síťový adaptér nebo akumulátor. Je zobrazen indikátor nízkého napětí baterie v několika krocích. V případě příliš nízkého napětí baterie se měřič automaticky vypne.
Životnost baterie:	Podsvícení zapnuto: až 7 hodin trvalého používání. Podsvícení vypnuto: až 24 hodin trvalého používání.
Jednotky měření:	lbF, ozF, kgF, gF, N
Výstupy:	USB / RS-232: Konfigurovatelné až do 115 200 baud. Obsahuje jazyk pro ovládání měřiče GCL 2 pro plné ovládání pomocí počítače. Mitutoyo (Digimatic): Sériový BCD, vhodný pro všechny přístroje slučitelné s Mitutoyo SPC. Analog: ± 1 VCD, ± 0,25% plné stupnice při kapacitě. Univerzální: Tři výstupy s otevřeným konektorem, jeden vstup. Nastavené hodnoty: Tři linky s otevřeným konektorem.
Konfigurovatelná nastavení:	Digitální filtry, výstupy, automatický výstup (přes USB/RS-232), automatické vypnutí, implicitní nastavení, průměrovací režim, externí spínač, hesla, tóny kláves, akustické alarmy, podsvícení, kalibrace.
Bezpečné přetížení:	150% plné stupnice (při 110% a více se na displeji zobrazí "OVER").
Hmotnost:	0,45 kg
Součásti dodávky:	Transportní pouzdro, dlátko, kužel, drážka V, háček, ploška, prodlužovací tyč, univerzální síťový adaptér, baterie, návod pro rychlý start, kabel USB, jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití), kalibrační certifikát NIST s daty.
Záruka:	3 roky

	Závit	Šestihran (HEX)
M5-012E až M5-100E	#10-32M UNF	5/16 [7,94]
M5-200E až M5-500E	5/16-18M UNC	11/32 [8,74]
M5-1000E	1/2-20F

Porovnání přístrojů řady 5:

	Kapacita							Rozlišení
Model	lbF	ozF	kgF	gF	N	kN	mN	lbF	ozF	kgF	gF	N	kN	mN
M5-012E	0,12	2	-	50	0,5	-	500	0,00002	0,0005	-	0,01	0,0001	-	0,1
M5-025E	0,25	4	-	100	1	-	1000	0,00005	0,0001	-	0,02	0,0002	-	0,2
M5-05E	0,5	8	-	250	2,5	-	2500	0,0001	0,002	-	0,05	0,0005	-	0,5
M5-2E	2	32	1	1000	10	-	-	0,0005	0,01	0,0002	0,2	0,002	-	-
M5-5E	5	80	2,5	2500	25	-	-	0,001	0,02	0,0005	0,5	0,005	-	-
M5-10E	10	160	5	5000	50	-	-	0,002	0,05	0,001	1	0,01	-	-
M5-20E	20	320	10	10000	100	-	-	0,005	0,1	0,002	2	0,02	-	-
M5-50E	50	800	25	25000	250	-	-	0,01	0,2	0,005	5	0,05	-	-
M5-100E	100	1600	50	50000	500	-	-	0,02	0,5	0,01	10	0,1	-	-
M5-200E	200	3200	100	-	1000	1	-	0,05	1	0,02	-	0,2	0,0002	-
M5-500E	500	8000	250	-	2500	2,5	-	0,1	2	0,05	-	0,5	0,0005	-
M5-1000E	1000	16000	500	-	5000	5	-	0,5	5	0,2	-	2	0,002	-

Příslušenství, které je součástí dodávky:

	Model přístroje síly
Příslušenství	M5-012E až M5-20E	M5-50E až M5-100E	M5-200E až M5-500E	M5-100E
Prodlužovací tyč	G1024E	G1024E	G1031E	G1031E
Kužel	G1026E	G1026E	G1033E	G1033E
Dlátko	G1025E	G1025E	G1032E	G1032E
Drážka V	G1027E	G1027E	G1034E	G1034E
Ploška	G1029E	G1029E	G1036E	G1036E
Háček	G1028E	G1028E	G1035E	G1042E
Spojka	-	G1039E	G1037E	-
Adaptér závitu	-	-	-	G1041E

Volitelné příslušenství (na objednávku):

Volitelné příslušenství	Obj. kód
Široký sortiment zkušebních zařízení a upínacích přípravků.
Software MESURgauge Umožňuje sestavování tabulek a diagramů zátěže v závislosti na čase, nebo zátěže v závislosti na dráze. Dále vypočítává statistiky, exportuje do Excelu aj.	15-1004E
Výstupní kabely Posílají zkušební údaje do počítače, statistické tiskárny nebo jiného úložiště dat k další analýze.	09-1163E 09-1165E

Transportní pouzdro
dlátko
kužel
drážka V
háček
ploška
prodlužovací tyč
univerzální síťový adaptér
baterie
návod pro rychlý start
kabel USB
jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití)
kalibrační certifikát NIST s daty.

Název parametru	Hodnota
Kapacita přístroje	500,0 N (100,0 lbF)
Vzorkovací kmitočet	7000 Hz
Série měřičů síly	Série 5
Rozlišení přístroje	0,1 N (0,02 lbF)
Přesnost	± 0.1 %
Rozměry	64.3 x 149.4 x 33.6 mm
