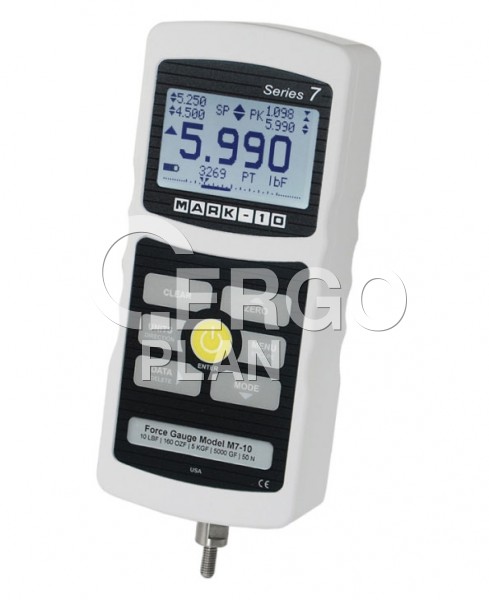

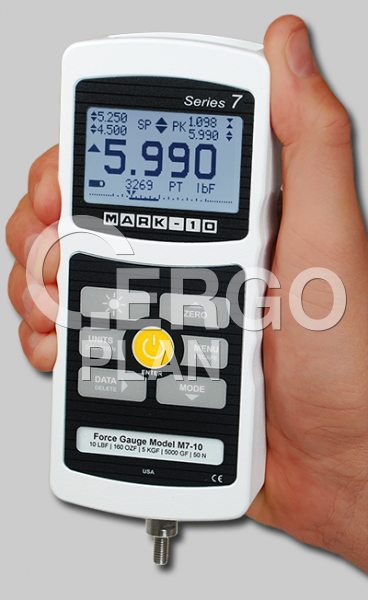

Zkušební přístroj síly M7-2E

                        Digitální zkušební přístroj síly určený k testování tahových a tlakových sil. Vzorkovací frekvence 14000 Hz. Kapacita přístroje 10,0 N (2,0 lbF), rozlišení 0,002 N (0,0005 lbF).
Obj. číslo:
180110311
Kategorie:

                        Série 7

            Dostupnost:

                    2-3 týdny

                Počet skladem:

                0 ks

předchozí

další Zkušební přístroj síly M7-2E Zkušební přístroj síly M7-2E Zkušební přístroj síly M7-2E Zkušební přístroj síly M7-2E Zkušební přístroj síly M7-2E Zkušební přístroj síly M7-2E Zkušební přístroj síly M7-2E Zkušební přístroj síly M7-2E Zkušební přístroj síly M7-2E

◄ ►

Kapacita přístroje 10,0 N (2,0 lbF).
Rozlišení 0,002 N (0,0005 lbF).
Vysoký vzorkovací kmitočet 14 000 Hz.

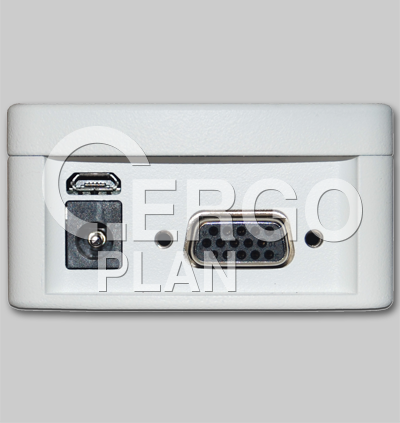

Výstupy USB, RS-232, Mitutoyo (Digimatic) a analog.
Kontinuální sběr dat až po 5000 datových záznamů, frekvencí až 14000 Hz, která lze stáhnou na PC.
Paměť na individuální datové body pro až 5000 záznamů.
Detekce zlomu vzorku s automatickými funkcemi, včetně zastavení pohybu stojanu.
Detekce první / druhé špičky.
Automatický výstup / ukládání dat / nulování po dokončení různých akcí.
5 měrných jednotek plus koeficient tření a uživatelem definovaná jednotka s nastavitelným jménem.
Programovatelný příkazový řetězec pro nožní spínač.
Programovatelné body nastavení, s indikátory a výstupem.
Režim průměrování vypočte průměrné hodnoty v průběhu času.
Režim externího spouštění pro testování kontaktu spínače nebo vzdálené zastavení aktualizace displeje.

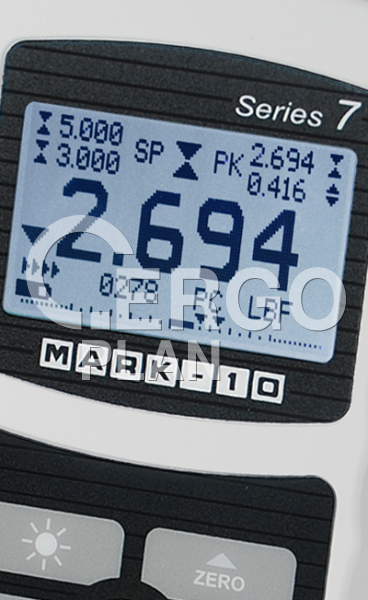

Velký podsvícený grafický displej.
Datová paměť s 5 000 místy se statistikou (min, max, průměr, standardní odchylka) a výstupy.
Živý grafický ukazatel zátěže se značkami nastavených hodnot
Konfigurovatelné akustické alarmy a tóny kláves.
Ochrana heslem, konfigurovatelným pro jednotlivá tlačítka a kalibraci.

Série 7 profesionální digitálních měřičů síly je navržena s řadou sofistikovaných funkcí pro nejnáročnější aplikace měření tahové a kompresní síly, a to až do 2500 N (500 lbF). Měřidla jsou vybavena přesností ± 0,1% a velmi rychlou, špičkovou vzorkovací frekvencí 14 000 Hz, která produkuje spolehlivé výsledky pro extrémně rychlé akční testy.

Měřidla série 7 zahrnují všechny funkce řady 5, s několika dalšími funkcemi, včetně vysokorychlostního nepřetržitého zachycování a ukládání dat s pamětí až do 5000 hodnot. Měřidla jsou vybavena programovatelnou sekvencí navázanou na nožní pedál, detekcí zlomu a první/druhou detekcí špiček. Série 7 zahrnuje měrnou jednotu koeficientu tření a uživatelem definovanou jednotku. Pro zvýšení produktivity jsou měřidla vybavena automatickým výstupem dat, ukládáním dat a nulováním funkcí okamžitě po ukončení detekce zlomu, průměrování, externí spoušti a první a druhé detekci špiček.

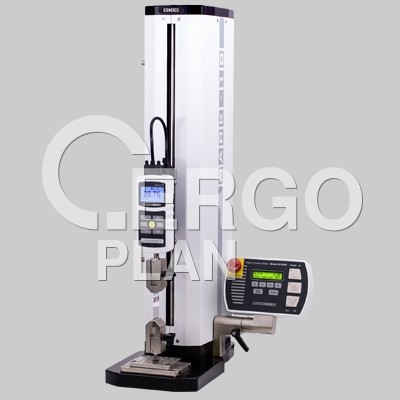

Měřiče síly série 7 jsou přímo kompatibilní se všemi Mark-10 zkušebními stojany, včetně ESM303. Tyto stojany umožňují testování řady funkcí, např. testování zlomu, zkoušky tahem, zkoušky komprese, dynamické zatížení, aj.

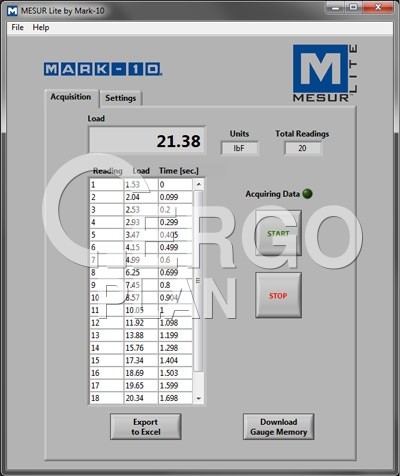

Měřidla obsahují MESUR^TM Lite software pro získávání dat, který tabeluje kontinuální nebo jednotlivá bodová data. Export jedním kliknutím do Excelu umožňuje další manipulaci s daty.

Technická specifikace:

Přesnost:	± 0,1% plné stupnice
Vzorkovací kmitočet:	14 000 Hz
Napájení:	Síťový adaptér nebo akumulátor. Je zobrazen indikátor nízkého napětí baterie v několika krocích. V případě příliš nízkého napětí baterie se měřič automaticky vypne.
Životnost baterie:	Podsvícení zapnuto: až 7 hodin trvalého používání. Podsvícení vypnuto: až 24 hodin trvalého používání.
Jednotky měření:	lbF, ozF, gF, N, kN, mN (závisí na modelu měřiče)
Výstupy:	USB / RS-232: Konfigurovatelné až do 115 200 baud. Obsahuje jazyk pro ovládání měřiče GCL 2 pro plné ovládání pomocí počítače. Mitutoyo (Digimatic): Sériový BCD, vhodný pro všechny přístroje slučitelné s Mitutoyo SPC. Analog: ± 1 VCD, ± 0,25% plné stupnice při kapacitě. Univerzální: Tři výstupy s otevřeným konektorem, jeden vstup. Nastavené hodnoty: Tři linky s otevřeným konektorem.
Konfigurovatelná nastavení:	Digitální filtry, výstupy, automatický výstup (přes USB/RS-232), automatické vypnutí, implicitní nastavení, průměrovací režim, externí spínač, hesla, tóny kláves, akustické alarmy, podsvícení, kalibrace.
Bezpečné přetížení:	200% plné stupnice (při 110% a více se na displeji zobrazí "OVER").
Hmotnost:	M7-012 až M7-100: 0,45 kg M7-200 až M7-500: 0,54 kg.

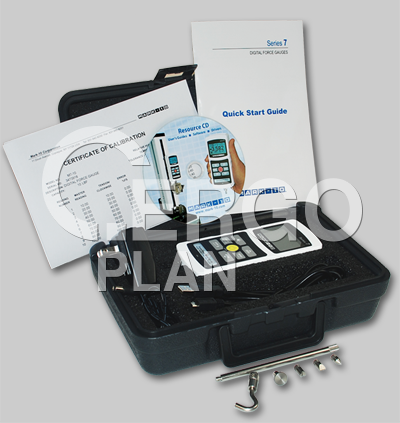

Součásti dodávky:	Transportní pouzdro, dlátko, kužel, drážka V, háček, ploška, prodlužovací tyč, univerzální síťový adaptér, baterie, návod pro rychlý start, kabel USB, jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití), kalibrační certifikát NIST s daty.
Pracovní podmínky:	4 - 38 °C, vlhkost max. 96%, nekondenzující
Záruka:	3 roky

	Závit
M7-012E až M7-100E	#10-32M UNF
M5-200E až M5-500E	5/16-18M UNC

Porovnání přístrojů řady 7:

	Kapacita							Rozlišení
Model	lbF	ozF	kgF	gF	N	kN	mN	lbF	ozF	kgF	gF	N	kN	mN
M7-012E	0,12	2	-	50	0,5	-	500	0,00002	0,0005	-	0,01	0,0001	-	0,1
M7-025E	0,25	4	-	100	1	-	1000	0,00005	0,0001	-	0,02	0,0002	-	0,2
M7-05E	0,5	8	-	250	2,5	-	2500	0,0001	0,002	-	0,05	0,0005	-	0,5
M7-2E	2	32	1	1000	10	-	-	0,0005	0,01	0,0002	0,2	0,002	-	-
M7-5E	5	80	2,5	2500	25	-	-	0,001	0,02	0,0005	0,5	0,005	-	-
M7-10E	10	160	5	5000	50	-	-	0,002	0,05	0,001	1	0,01	-	-
M7-20E	20	320	10	10000	100	-	-	0,005	0,1	0,002	2	0,02	-	-
M7-50E	50	800	25	25000	250	-	-	0,01	0,2	0,005	5	0,05	-	-
M7-100E	100	1600	50	50000	500	-	-	0,02	0,5	0,01	10	0,1	-	-
M7-200E	200	3200	100	-	1000	1	-	0,05	1	0,02	-	0,2	0,0002	-
M7-500E	500	8000	250	-	2500	2,5	-	0,1	2	0,05	-	0,5	0,0005	-

Příslušenství, které je součástí dodávky:

	Model přístroje síly
Příslušenství	M7-012E až M7-20E	M7-50E až M7-100E	M7-200E až M7-500E
Prodlužovací tyč	G1024E	G1024E	G1031E
Kužel	G1026E	G1026E	G1033E
Dlátko	G1025E	G1025E	G1032E
Drážka V	G1027E	G1027E	G1034E
Ploška	G1029E	G1029E	G1036E
Háček	G1028E	G1028E	G1035E
Spojka	-	G1039E	G1037E

Volitelné příslušenství (na objednávku):

Volitelné příslušenství	Obj. kód
Široký sortiment zkušebních zařízení a upínacích přípravků.
Software MESURgauge Umožňuje sestavování tabulek a diagramů zátěže v závislosti na čase, nebo zátěže v závislosti na dráze. Dále vypočítává statistiky, exportuje do Excelu aj.	15-1004E
Výstupní kabely Posílají zkušební údaje do počítače, statistické tiskárny nebo jiného úložiště dat k další analýze.	09-1163E 09-1165E
Náhradní baterie	08-1026E
Náhradní AC adaptér, 220 V EUR	AC1031E
Montážní sada	AC1052E

Transportní pouzdro.
Dlátko, kužel, drážka V, háček, ploška.
Prodlužovací tyč.
Univerzální síťový adaptér.
Baterie.
Návod pro rychlý start.
Kabel USB.
Jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge a návod k použití).
Kalibrační certifikát NIST s daty.
